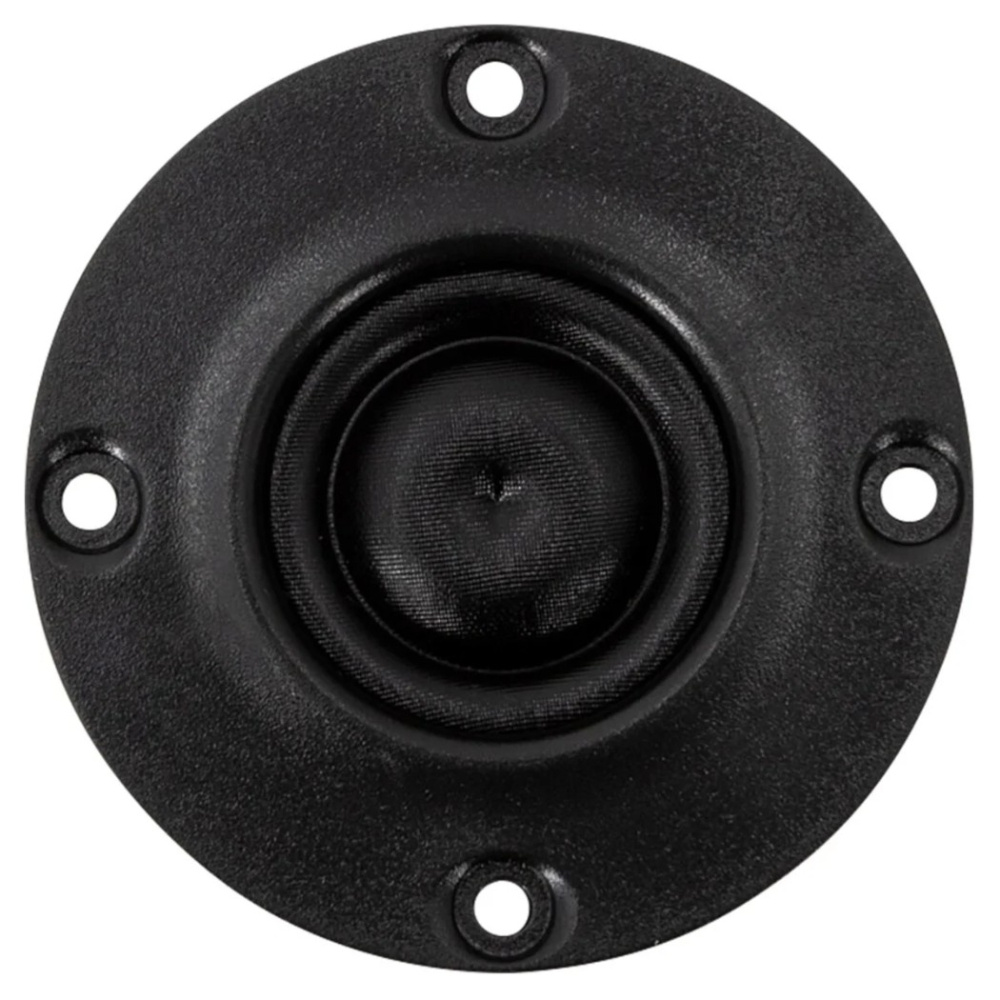

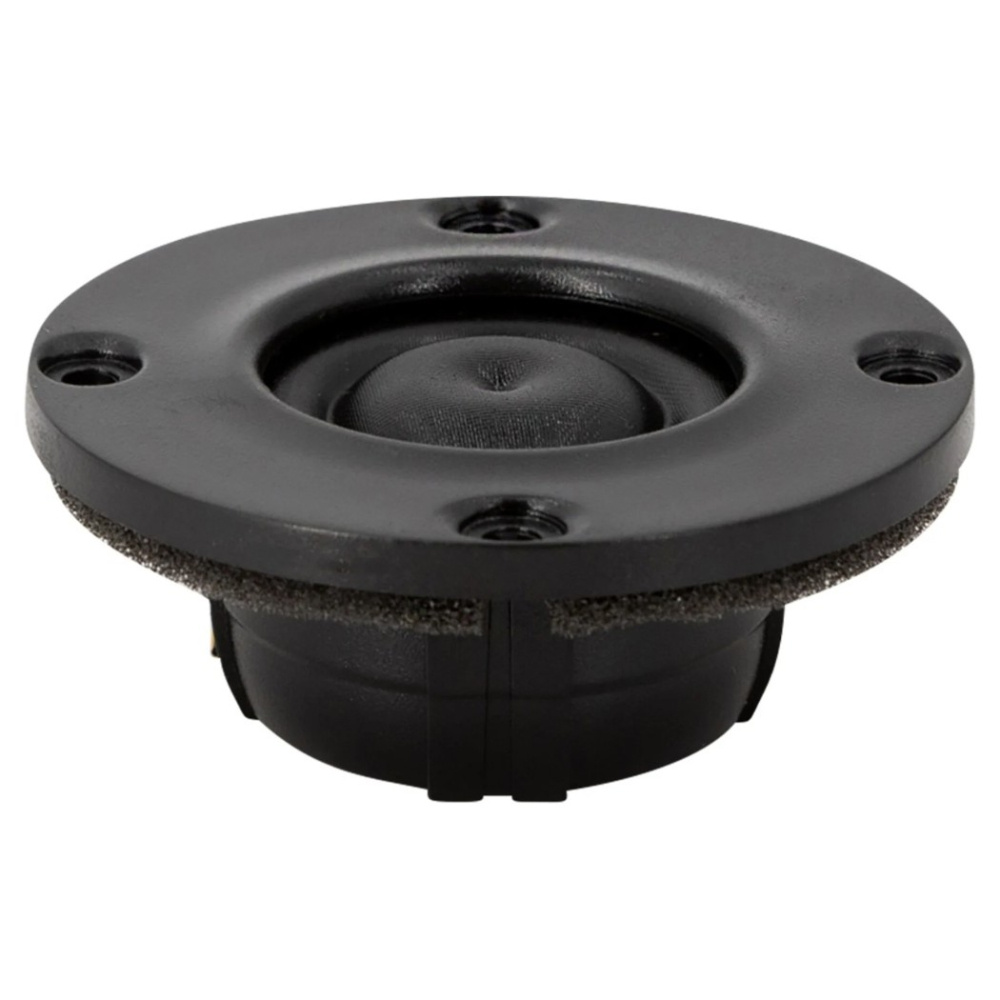

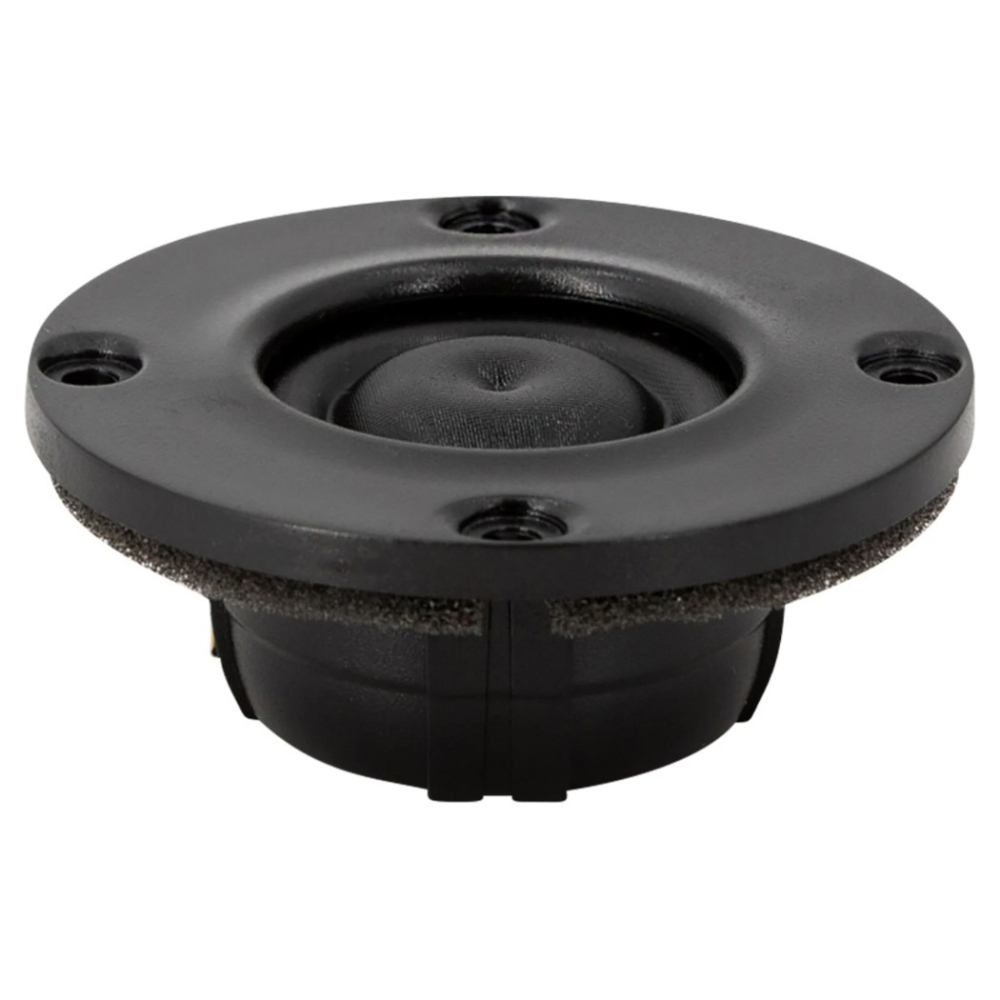

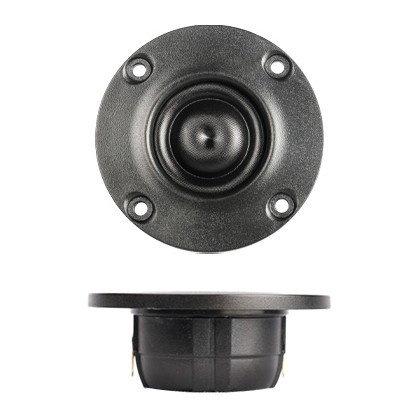

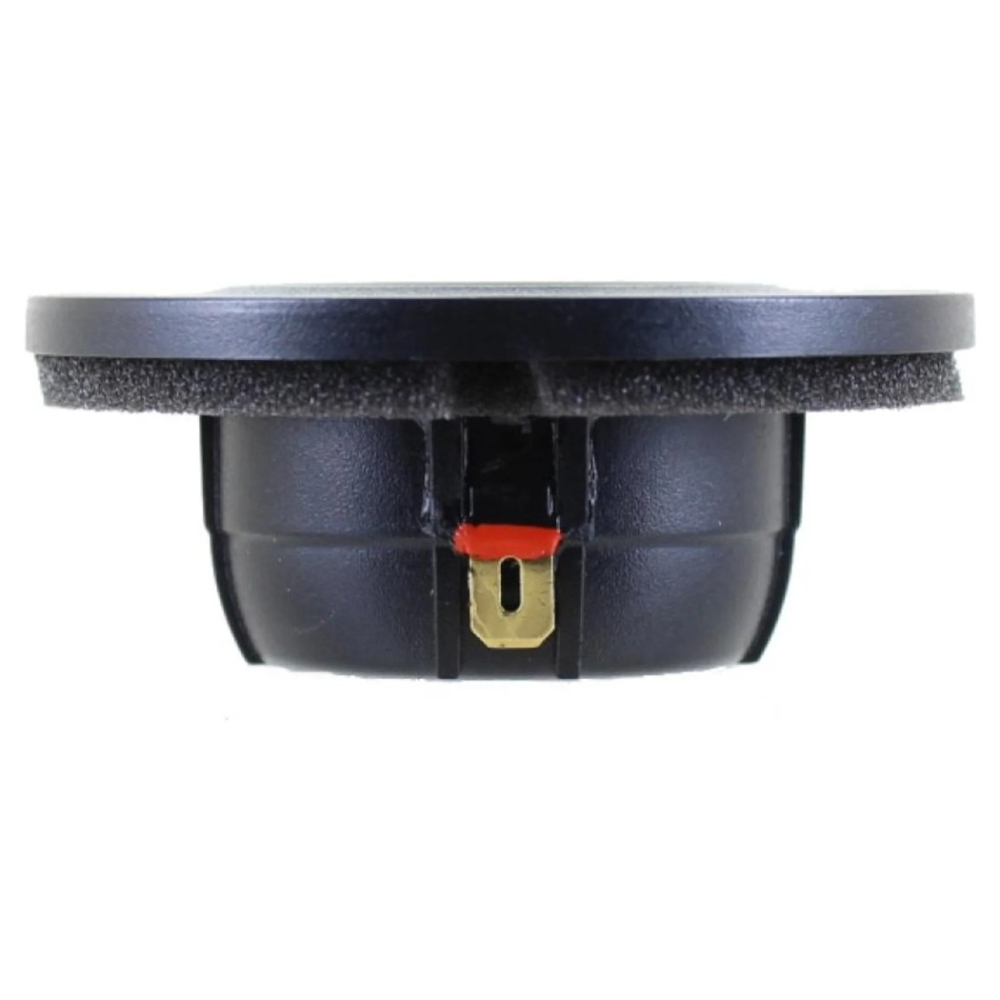

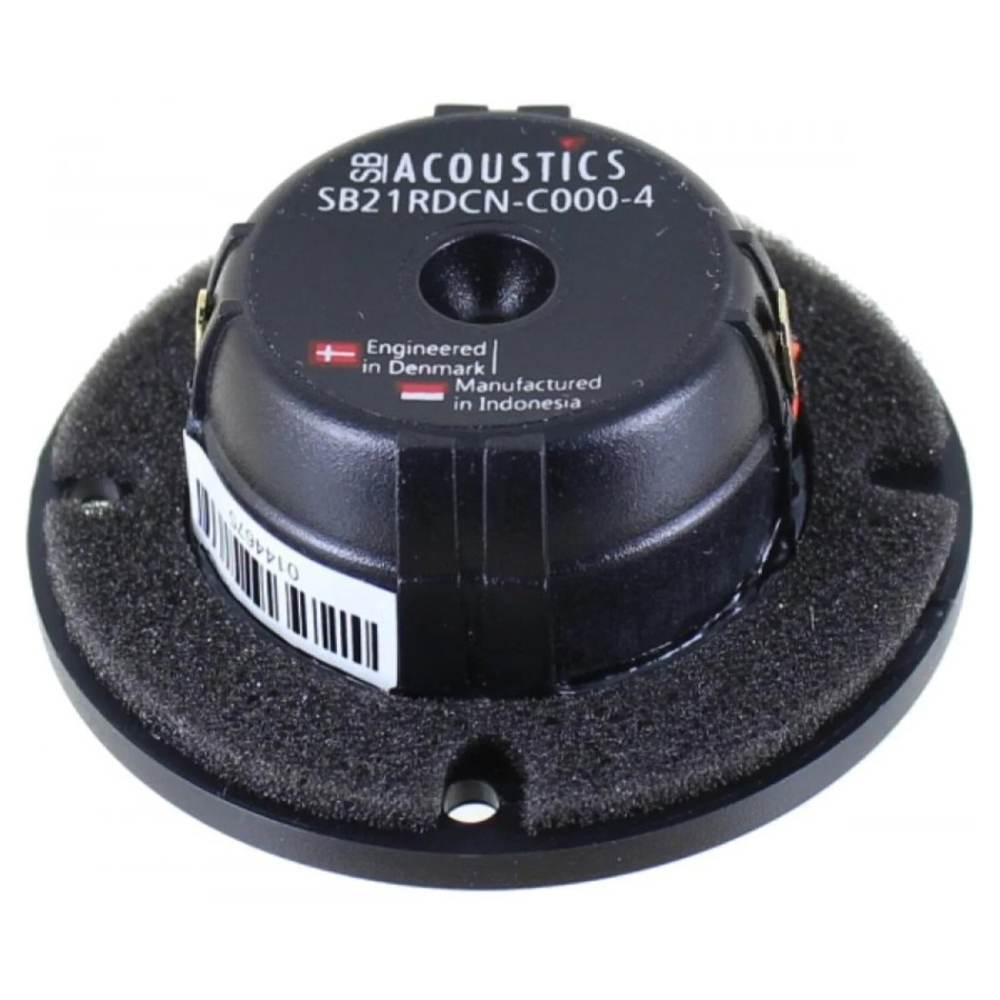

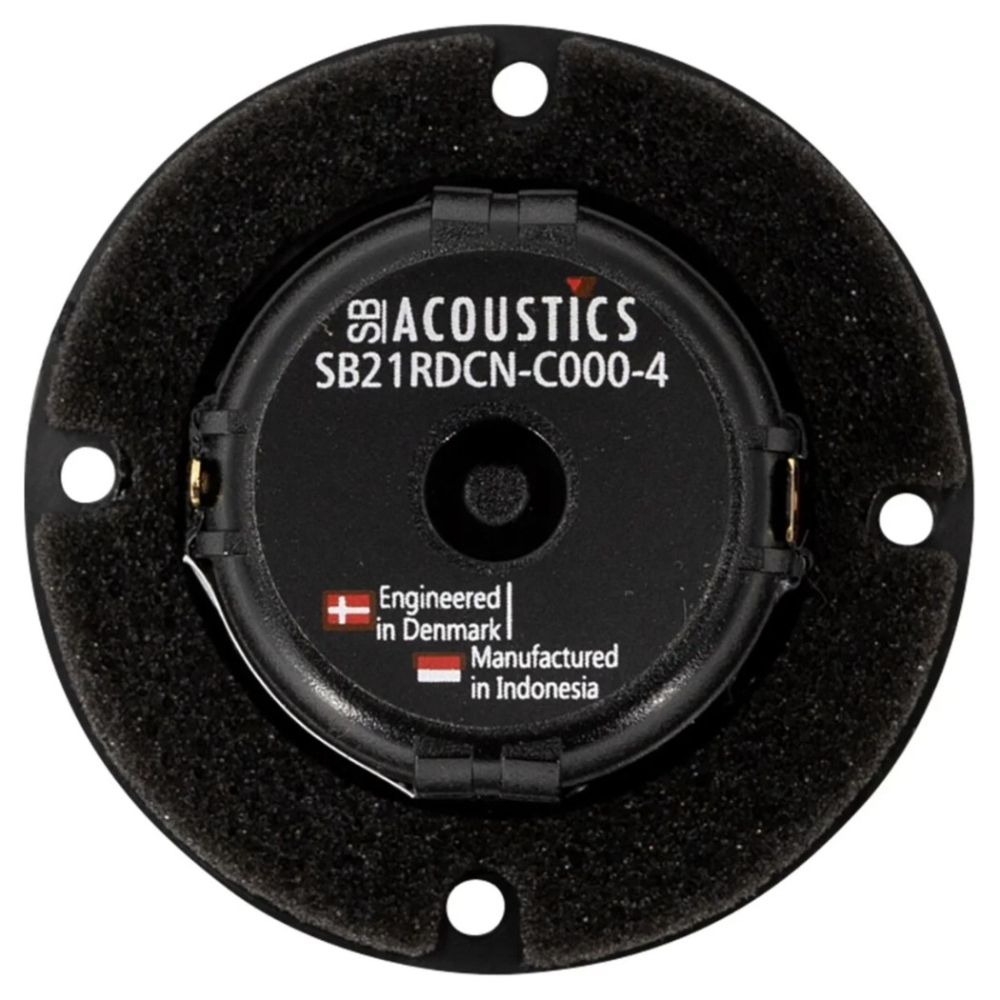

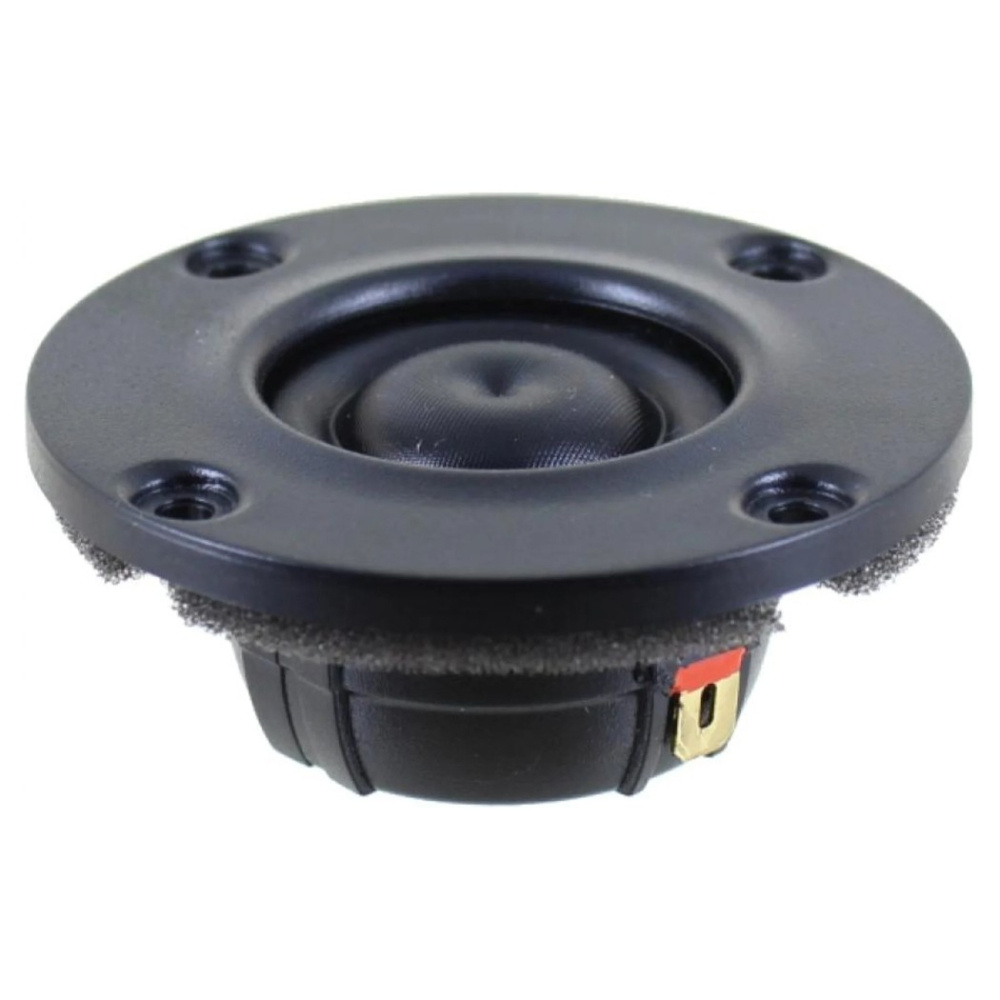

Kompakt ringradiator med lav resonans

SB Acoustics SB21RDCN-C000-4 er en kompakt ringradiator-diskant til højttalerbyggerier, hvor lav forvrængning, lav bevægelig masse og udstrakt gengivelse i det øvre frekvensområde er vigtigt. Konstruktionen kombinerer en resonanskontrolleret membran med neodymmotor, kobberkappe og dæmpet bagkammer. Resultatet er en diskant med 850 Hz resonansfrekvens, 89.5 dB følsomhed og en respons, der strækker sig langt over 20 kHz.

• 4 ohm nominel impedans
• Ringradiatorkonstruktion med lav resonansfrekvens
• 89.5 dB følsomhed ved 2.83 V/1 m
• 40 W belastningsevne i henhold til IEC 268-5
• Neodymmotor med kobberkappe for lav induktans
• CCAW-talespole for lav bevægelig masse
• Dæmpet bagkammer for kontrolleret gengivelse

Kontrolleret membran

Ringradiatormembranen er designet til at holde opløsninger og resonanser i det øvre frekvensområde nede. Sammen med den lave bevægelige masse på 0.25 g giver det gode forudsætninger for en hurtig og detaljeret gengivelse. Talespolen er viklet med CCAW-ledere, mens sølvledere bruges for lang levetid og stabil elektrisk kontakt.

Motor og bagkammer

Den kompakte neodymmotor bruger en kobberkappe, der reducerer talespolens induktans og hjælper med at begrænse fasevridningen ved højere frekvenser. Et ikke-resonerende bagkammer med optimeret dæmpning bidrager samtidig til den lave frie resonansfrekvens på 850 Hz. Den angivne belastningsevne på 40 W er målt i henhold til IEC 268-5 med et Butterworth-højpasfilter ved 2600 Hz og 12 dB/oktav.

Parametre

DC-modstand, Re: 3.1 ohm

Talespoleinduktans, Le: 0.04 mH

Effektivt membranareal, Sd: 4.6 cm²

Bevægelig masse inklusive luft, Mms: 0.25 g

Fri resonansfrekvens, Fs: 850 Hz

Mekanisk Q-faktor, Qms: 2.71

Elektrisk Q-faktor, Qes: 2.45

Samlet Q-faktor, Qts: 1.28

Kraftfaktor, Bl: 1.3 Tm

Specifikationer

Nominel impedans: 4 ohm

Følsomhed: 89.5 dB, 2.83 V/1 m

Belastningsevne: 40 W i henhold til IEC 268-5

Talespolediameter: 20.4 mm

Lineært slag: 0.5 mm p-p

Magnetisk fluxdensitet: 0.9 T

Magnetvægt: 0.01 kg

Nettovægt: 0.06 kg
