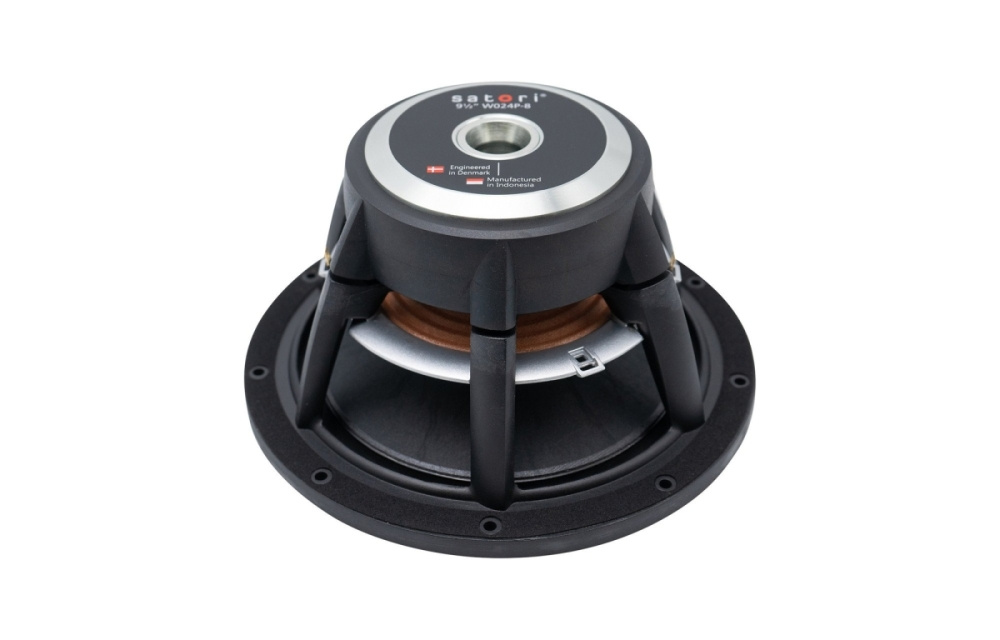

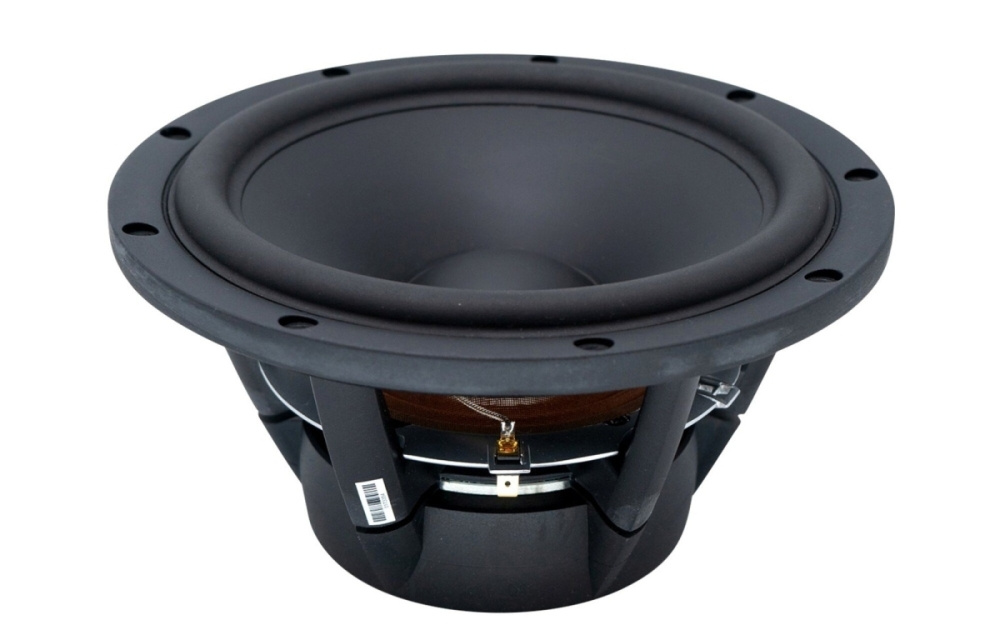

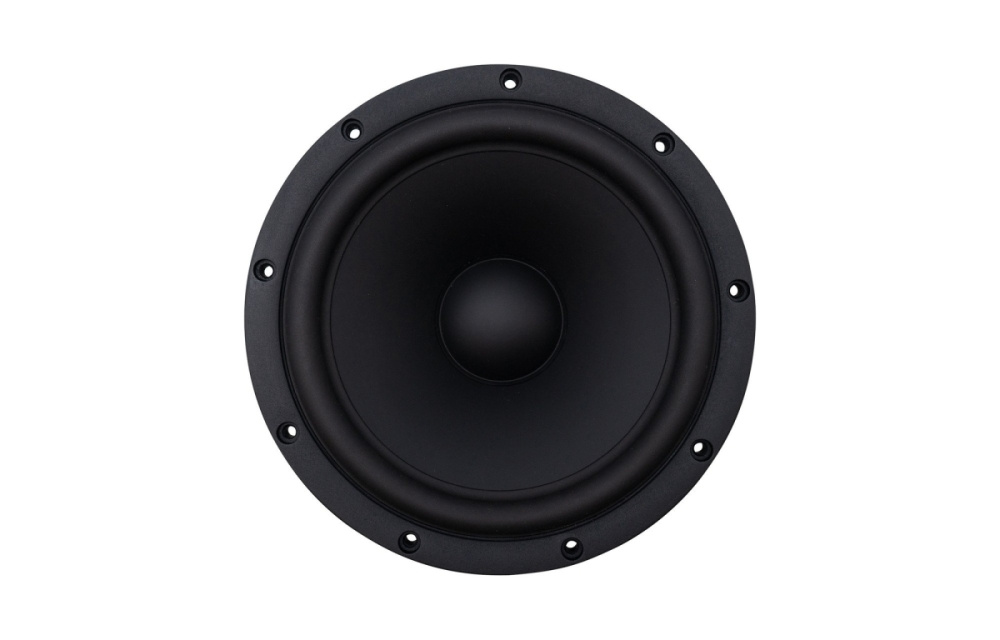

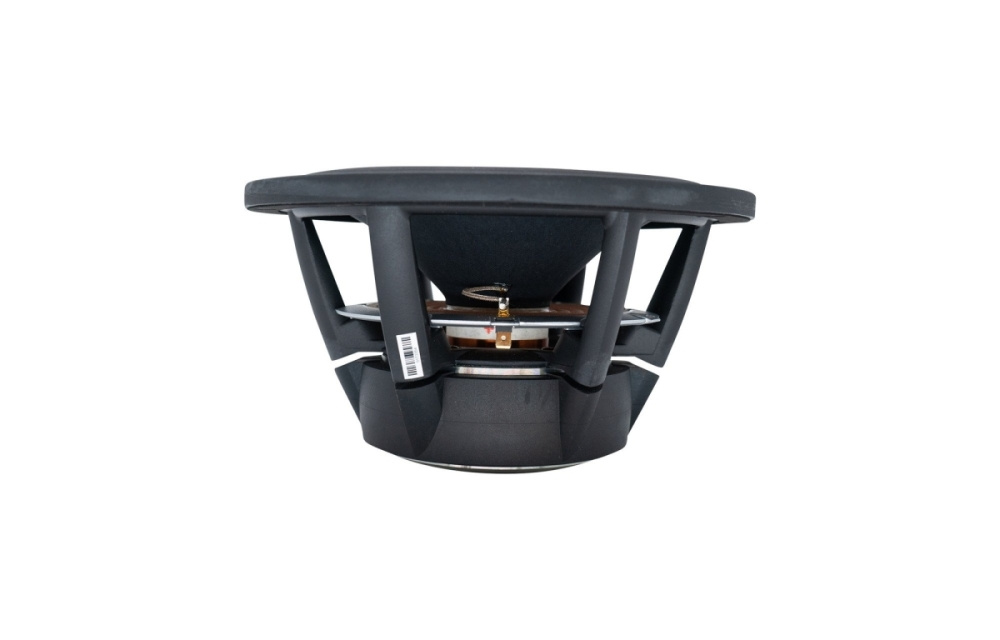

SB Acoustics Satori WO24P-8 er et 9,5-tommer bas-element med en internt produceret papyruskegle, der giver lav masse og høj stivhed for renere basgengivelse med lav forvrængning. Elementet har et stort, optimeret motorsystem og et ventileret aluminiumschassis, der reducerer kompression og giver hurtig transientrespons. Den lineære og symmetriske ophængning bidrager til god dynamik, hvilket gør det til et fremragende valg til avancerede bas- og mellemtone-løsninger.

• Elementstørrelse: 9,5 tommer (242 mm yderdiameter)
• Impedans: 8 Ω
• Følsomhed: 88 dB (2,83 V / 1 m)
• Effekttolerance: 90 W (IEC 268-5)
• Fri luftresonans (Fs): 24,5 Hz
• Talspolediameter: 49,5 mm
• Indbygningsdiameter: 209,3 mm
• Monteringsdybde: 116,4 mm
• Membranareal (Sd): 255 cm²

Konstruktion og lydpræstation

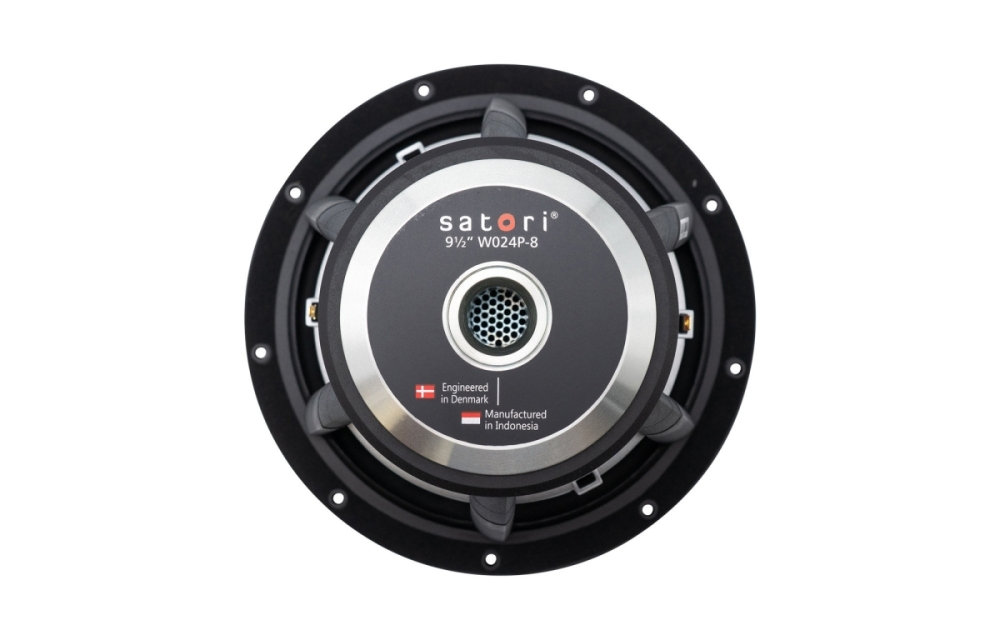

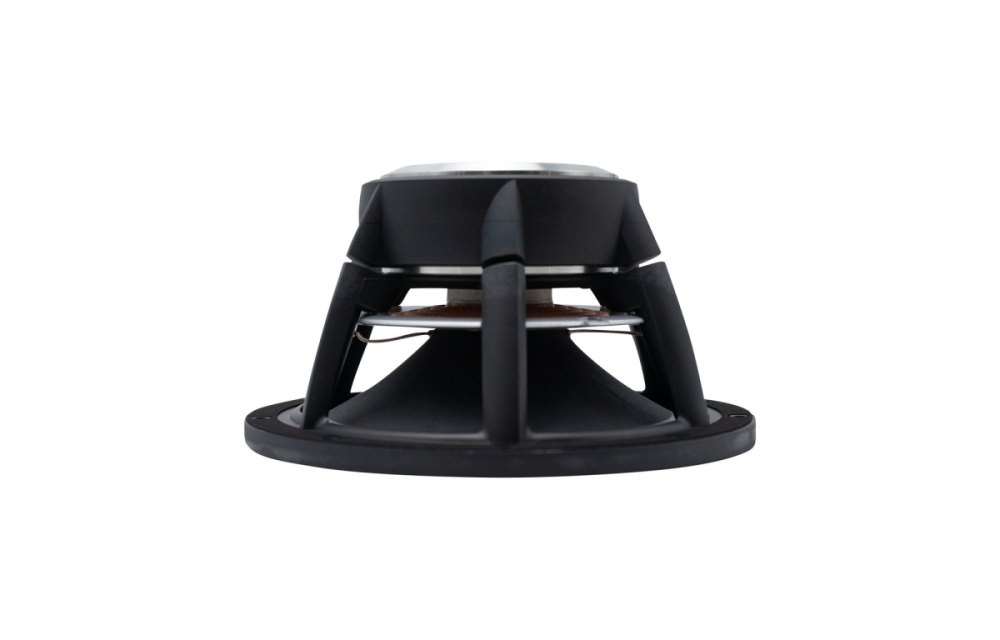

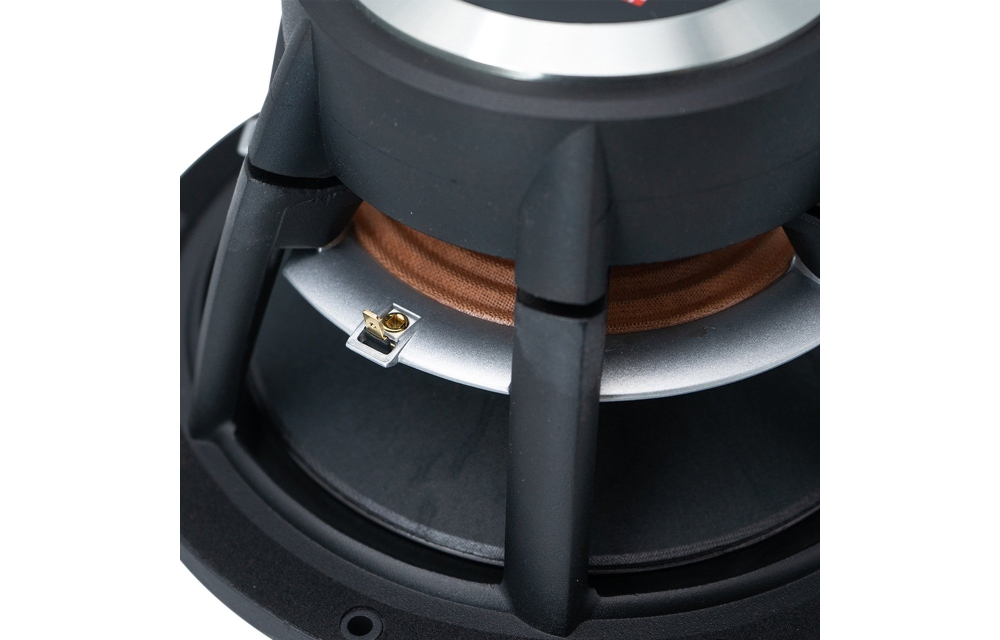

Den hårde papyruskegle (Egyptian Papyrus™) er produceret internt og kombinerer lav vægt med høj stivhed, hvilket giver en ren stempelføring og reducerer forvrængning. Motorsystemet med undercut-polstykke og dobbelte kortslutningsringe holder induktansen lav og sikrer stabil ydeevne ved høje belastninger. Det ventilerede aluminiumschassis reducerer luftkompression og bidrager til bedre køling, hvilket giver forbedret dynamik og hurtig transientrespons.

Montering og kompatibilitet
Elementet har en yderdiameter på 242 mm og passer i en indbygning på 209,3 mm med ni monteringshuller i 40° trin. Monteringsdybden på 116,4 mm kræver god plads i kabinettet. Den optimerede pakning og skruehuldesign reducerer overførsel af vibrationer til kabinettet, hvilket bidrager til renere basgengivelse. Dette gør Satori WO24P-8 nem at integrere i avancerede højttalerbyggerier med fokus på høj lydkvalitet.

Specifikationer
Nominel impedans: 8 Ω
DC-modstand (Re): 5,8 Ω
Talspoleinduktans (Le): 0,56 mH
Effektivt membranareal (Sd): 255 cm²
Talspolediameter: 49,5 mm
Talspolehøjde: 23 mm
Luftgabshøjde: 6 mm
Lineært slag (p-p): 17 mm
Magnetisk fluxdensitet: 1,1 T
Magnetvægt: 1,36 kg
Nettovægt: 3,7 kg
Fri luftresonans (Fs): 24,5 Hz
Følsomhed (2,83 V / 1 m): 88 dB
Mekanisk Q-faktor (Qms): 5,7
Elektrisk Q-faktor (Qes): 0,41
Total Q-faktor (Qts): 0,38
Bevægbar masse inkl. luft (Mms): 44,5 g
Kraftfaktor (Bl): 9,9 Tm
Ækvivalent volumen (Vas): 87,5 liter
Eftergivelighed (Cms): 0,95 mm/N
Mekanisk tab (Rms): 1,2 kg/s
Effekttolerance: 90 W (IEC 268-5)

Mål og montering
Yderdiameter: Ø242,0 mm (−0,5 / +0,0 mm)
Indbygningsdiameter (cutout): Ø209,3 mm
Bolt cirkeldiameter (PCD): Ø226,5 mm
Skruehuller: 9 × Ø5,3 mm (forsænkning Ø10,5 mm), 9× i 40° trin
Fronttykkelse: 10,5 mm
Monteringsdybde bag front: 116,4 mm
