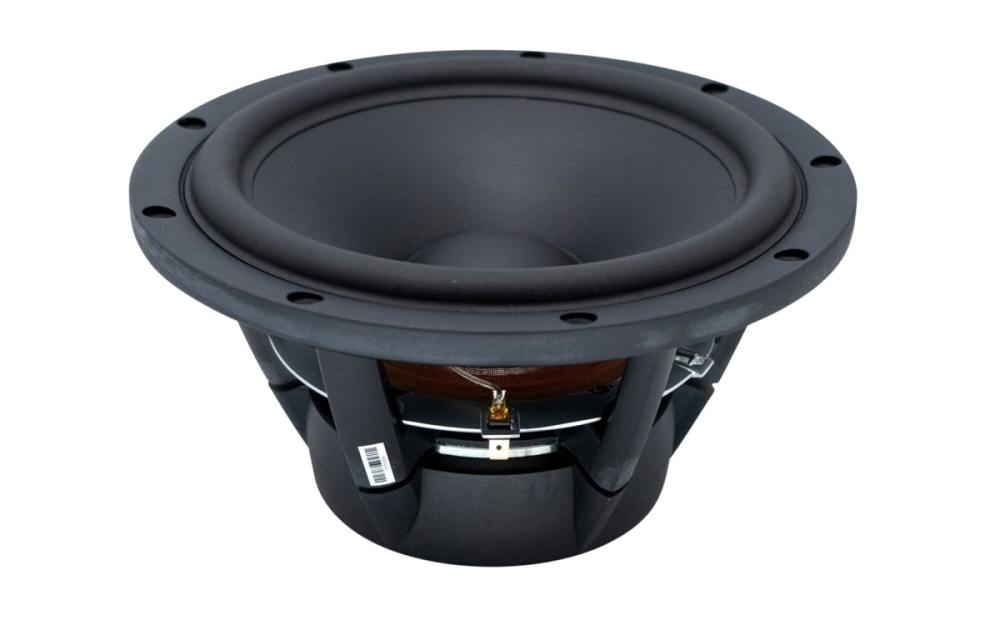

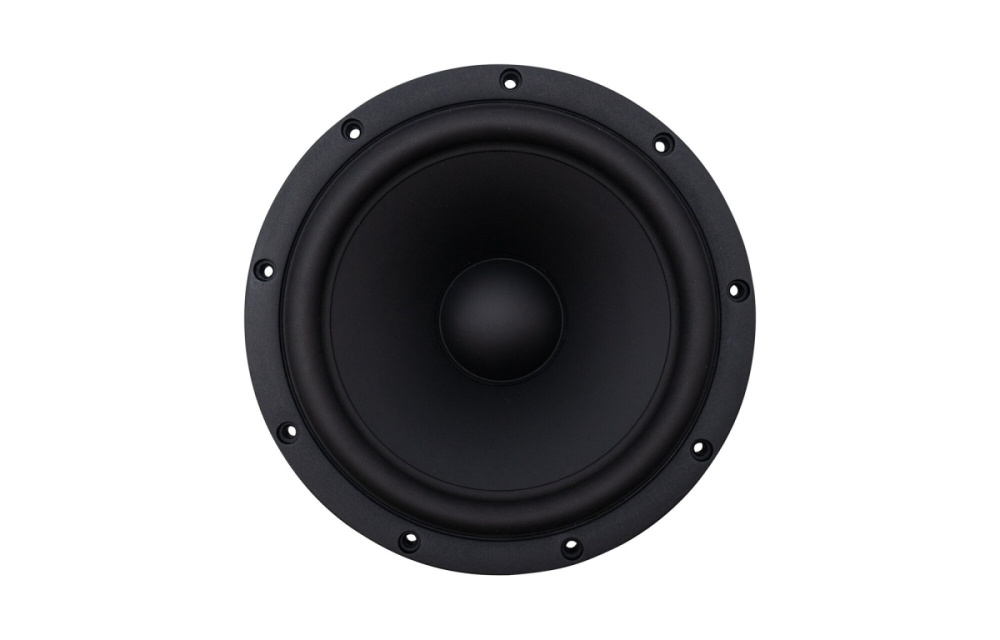

SB Acoustics Satori WO24P-4 er et 9,5-tommer bas/mellemtoneelement med en hård papyruskegle, der giver lav vægt og høj stivhed for præcis lydgengivelse. Elementet har et avanceret neodymmotorsystem med dobbelte kortslutningsringe og undercut polstykke, som reducerer forvrængning, samt et ventileret aluminiumschassis, der holder kompressionen nede ved høj belastning. Den lineært symmetriske ophængning giver stabil og dynamisk bevægelse, hvilket gør dette element velegnet til høj kvalitets lydsystemer med krav om både kraft og præcision.

• Elementstørrelse: 9,5 tommer (242 mm)
• Impedans: 4 Ω
• Følsomhed: 91 dB (2,83 V/1 m)
• Effekttolerance: 90 W (IEC 268-5)
• Tale-spolediameter: 49,5 mm
• Fri luftresonans (Fs): 28 Hz
• Membranareal (Sd): 255 cm²
• Monteringsdybde: 116,4 mm
• Støbt aluminiumschassis med ventilation

Konstruktion og lydkvalitet

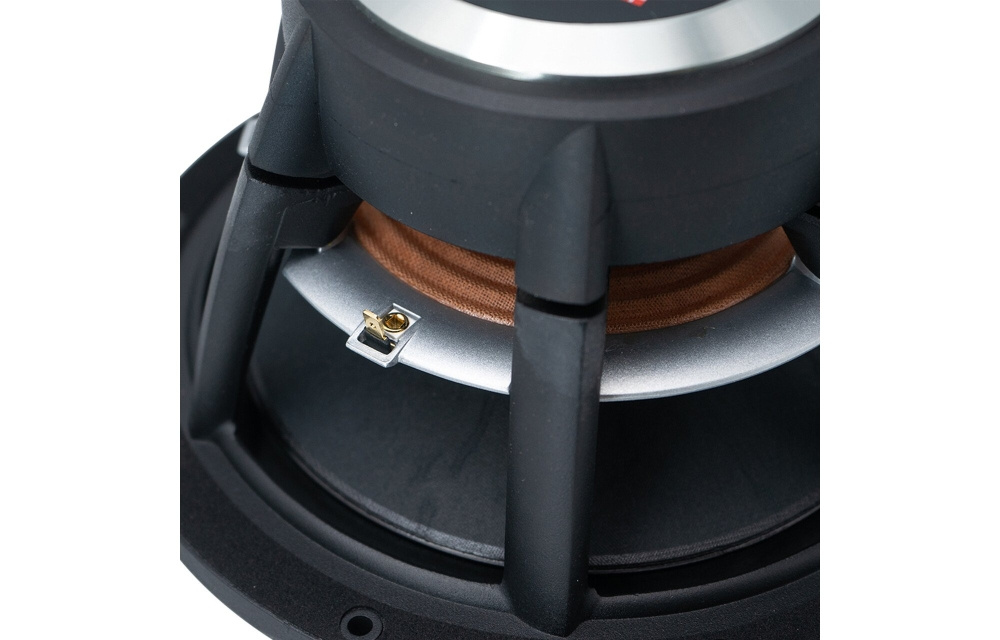

Den hårde papyruskegle er fremstillet internt og kombinerer lav vægt med god stivhed, hvilket giver hurtig respons og lav forvrængning. Motoren er optimeret med undercut polstykke og dobbelte kortslutningsringe, som effektivt reducerer uønskede magnetiske forstyrrelser. Det velventilerede aluminiumschassis reducerer kompression og holder temperaturen nede, hvilket giver stabil ydeevne selv ved høj belastning. Den lineært symmetriske ophængning sikrer, at membranen bevæger sig præcist og kontrolleret for en ren og dynamisk lyd.

Montering og kompatibilitet
Elementet har en ydre diameter på 242 mm og en indbygningsdiameter på 209,3 mm, som passer til standard 9,5-tommer monteringshuller. Monteringsdybden er 116,4 mm, og chassiset er udstyret med 9 skruehuller vinklet 40° for sikker fastgørelse. Den robuste konstruktion og standardmål gør det nemt at integrere i både nybyggede og opgraderede højttalersystemer.

Specifikationer
Nominel impedans: 4 Ω
DC-modstand (Re): 3,3 Ω
Talspoleinduktans (Le): 0,29 mH
Effektivt membranareal (Sd): 255 cm²
Talspolediameter: 49,5 mm
Talspolehøjde: 23 mm
Luftgabshøjde: 6 mm
Lineært slag (p-p): 17 mm
Magnetisk fluxdensitet: 1,1 T
Magnetvægt: 1,36 kg
Nettovægt: 3,7 kg
Fri luftresonans (Fs): 28 Hz
Følsomhed (2,83 V / 1 m): 91 dB
Mekanisk Q-faktor (Qms): 6,7
Elektrisk Q-faktor (Qes): 0,42
Total Q-faktor (Qts): 0,40
Bevægbar masse inkl. luft (Mms): 42 g
Kraftfaktor (Bl): 7,6 Tm
Ækvivalent volumen (Vas): 71 liter
Eftergivelighed (Cms): 0,77 mm/N
Mekanisk tab (Rms): 1,1 kg/s
Effekttolerance: 90 W (IEC 268-5)
