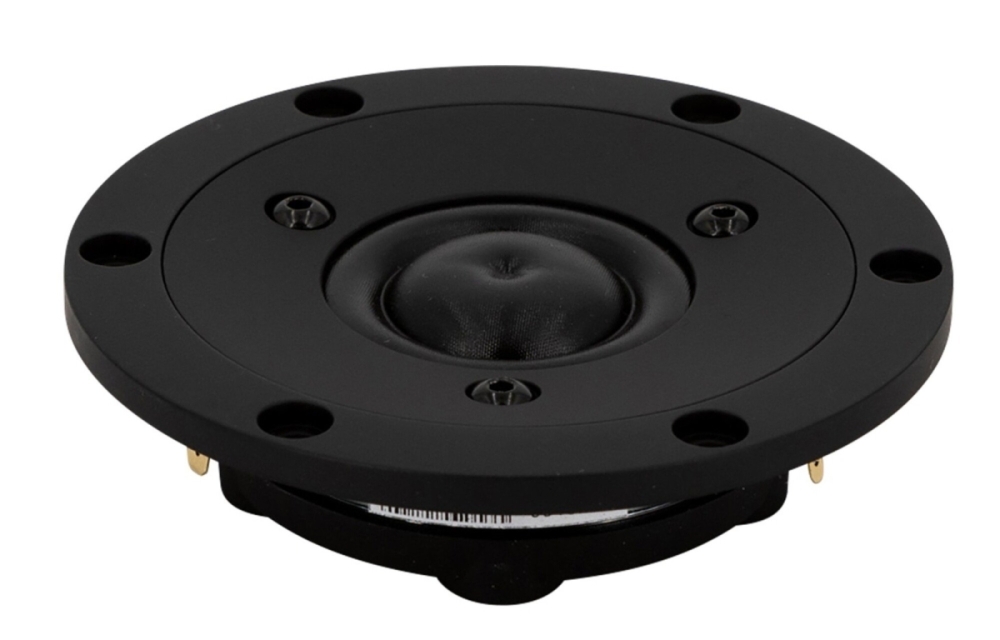

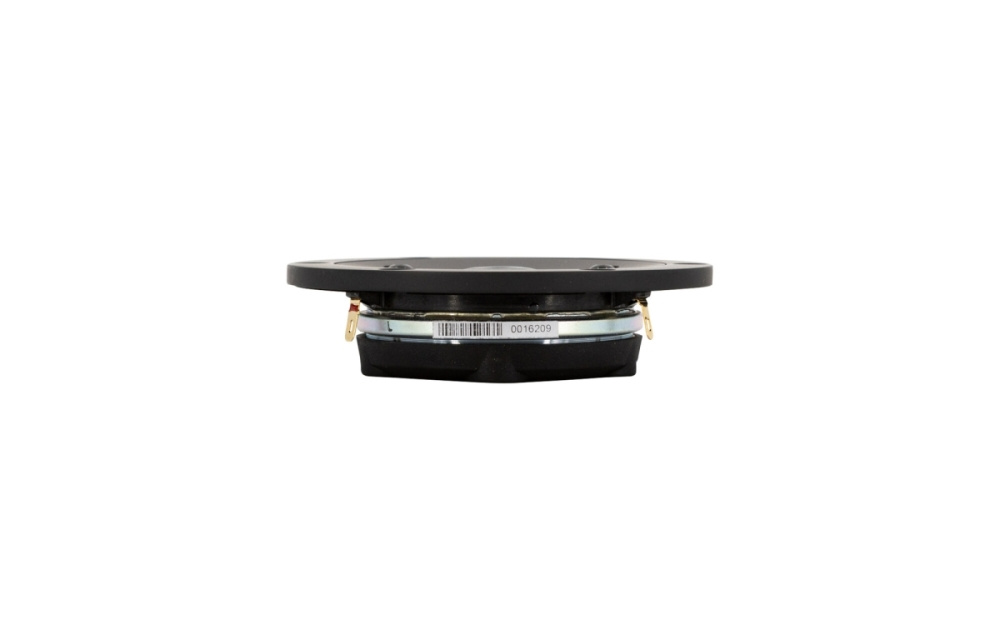

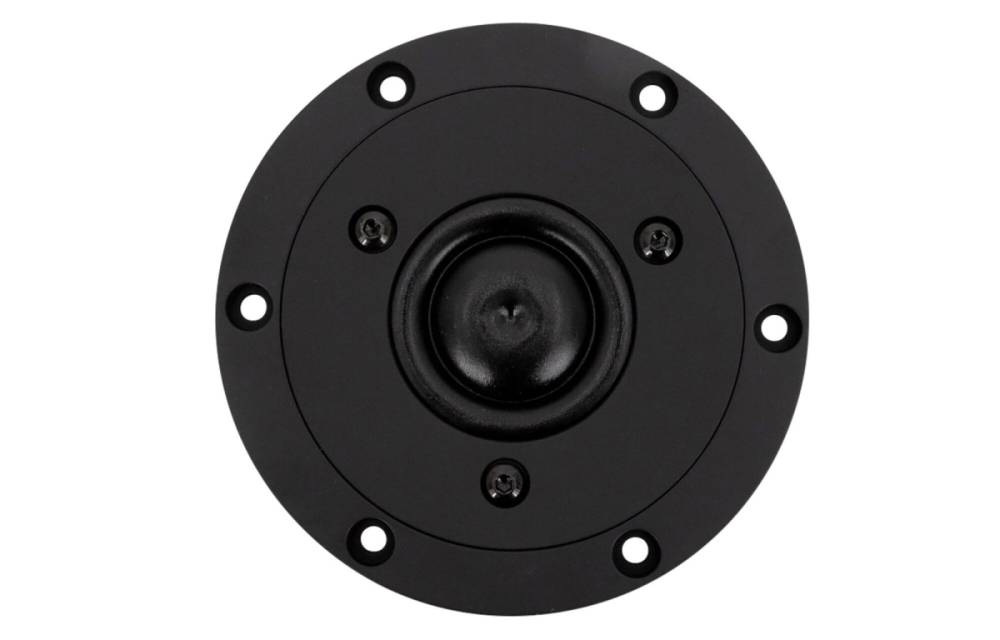

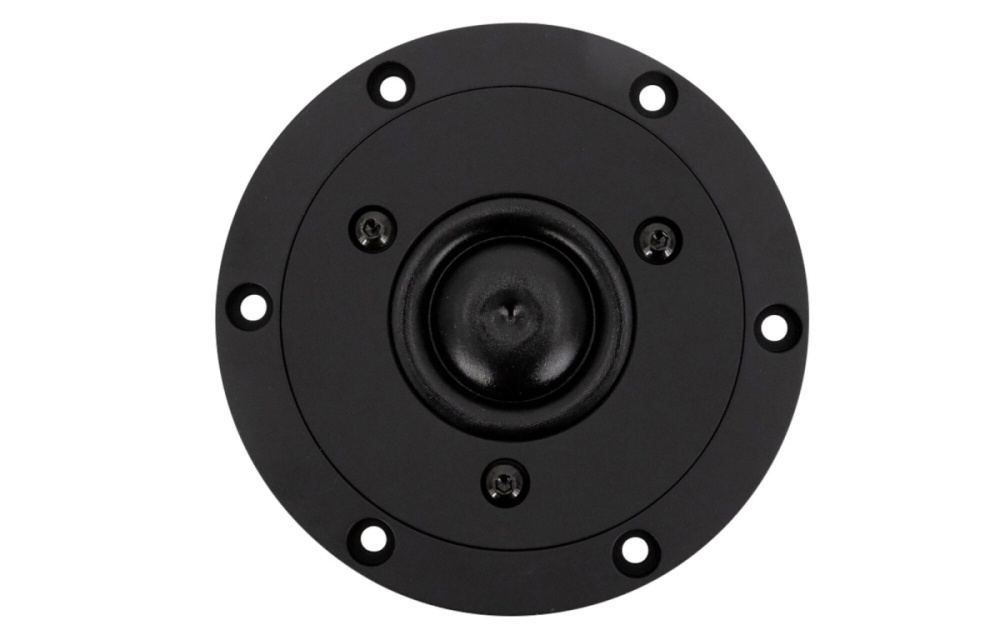

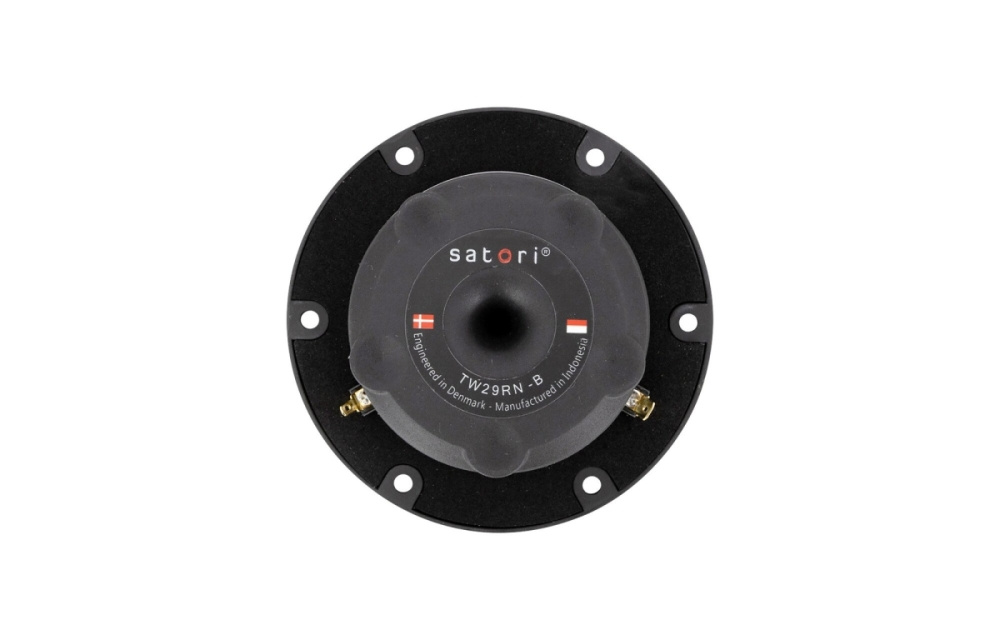

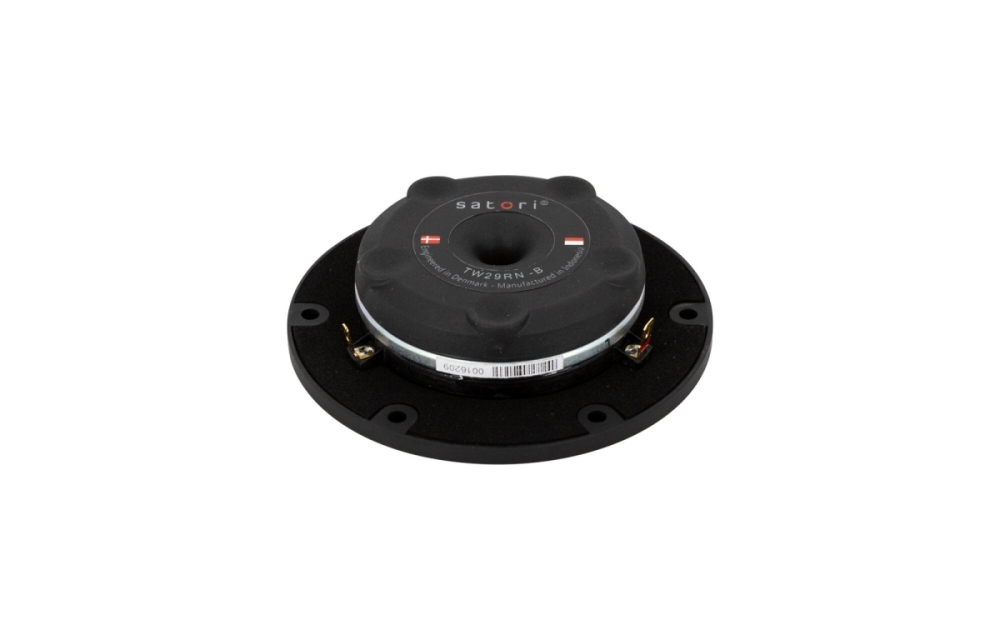

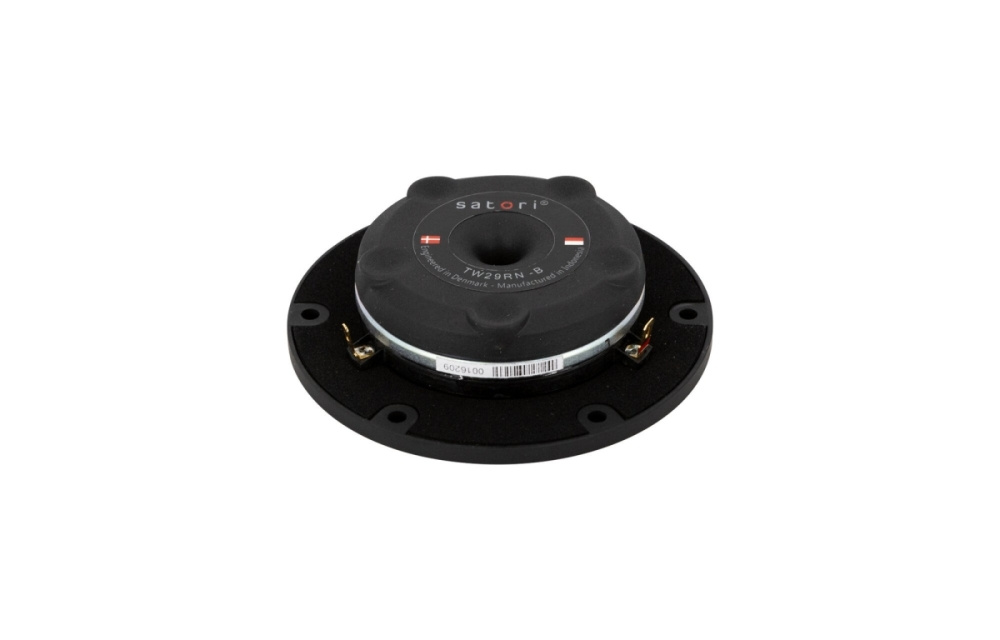

SB Acoustics Satori TW29RN-B er en 1" diskant med resonansfri ring-dome, der minimerer højfrekvent breakup for renere lyd. Den passer til høj-kvalitets lydsystemer, hvor lav forvrængning og høj følsomhed prioriteres. Med neodymmotor, mekanisk afkobling og optimeret dæmpning leverer den luftig og dynamisk gengivelse i frekvensområdet over 700 Hz.

• Impedans: 4 Ω
• Følsomhed: 96 dB (2,83 V / 1 m)
• Effekttolerance: 80 W (med højpasfilter 2600 Hz / 12 dB/oktav)
• Ring-dome med resonansfri design
• Todelt aluminium frontplade med mekanisk afkobling
• Neodymmotor med T-formet polstruktur
• Dobbelt balancerede kompressionskamre
• Monteringsdiameter: Ø70 mm
• Monteringsdybde: ca. 27 mm

Konstruktion og lydkvalitet
Satori TW29RN-B har en avanceret ring-dome, der eliminerer resonanser og breakup i diskantområdet, hvilket giver et klart og detaljeret lydbillede. Den neodymbaserede motor med T-formet polstruktur og dobbelt kompressionskamre reducerer forvrængning og forbedrer dynamikken. Kobberkapslerne reducerer talerspoleinduktans og faseforskydning, hvilket bidrager til en ren og naturlig lyd. Den mekanisk afkoblede aluminium frontplade og det dæmpede bagkammer i aluminium minimerer uønskede vibrationer for stabil gengivelse.

Montering og kompatibilitet
Diskanten er tilpasset til indbygning med en udskæringsdiameter på 70 mm og har en ydre diameter på cirka 104 mm. Monteringsdybden er cirka 27 mm, hvilket gør den let at integrere i de fleste højttalerkabinetter. Skruehullerne er forberedt til sikker og stabil montering. Den lave impedans på 4 ohm kræver, at forstærkeren eller effektforstærkeren kan håndtere denne belastning for optimal ydeevne.

Specifikationer
Nominel impedans: 4 Ω
DC-modstand (Re): 3,0 Ω
Talerspoleinduktans (Le): 0,02 mH
Effektivt membranområde (Sd): 9,6 cm²
Talerspole diameter: 29,0 mm
Talerspole højde: 2,0 mm
Luftgabshøjde: 2,5 mm
Lineær slaglængde (p-p): 0,5 mm
Bevægbar masse inkl. luft (Mms): 0,44 g
Fri luftresonans (Fs): 700 Hz
Følsomhed (2,83 V / 1 m): 96 dB
Mekanisk Q-faktor (Qms): 2,1
Elektrisk Q-faktor (Qes): 0,65
Total Q-faktor (Qts): 0,49
Kraftfaktor (Bl): 3,1 Tm
Effekttolerance: 80 W (IEC 268-5, med højpasfilter 2600 Hz / 12 dB/oktav)
Magnetisk fluxdensitet: 1,5 T
Magnetvægt: 0,10 kg
Nettovægt: 0,40 kg

Mål og montering
Ydre diameter: Ø103,8 mm
Frontpladens diameter: Ø92,0 mm
Indbygningsdiameter (cutout): Ø70,0 mm
Skruer: 6 × Ø4,2 mm + 6 × Ø8,2 mm
Monteringsdybde bag front: ca. 26,7 mm
