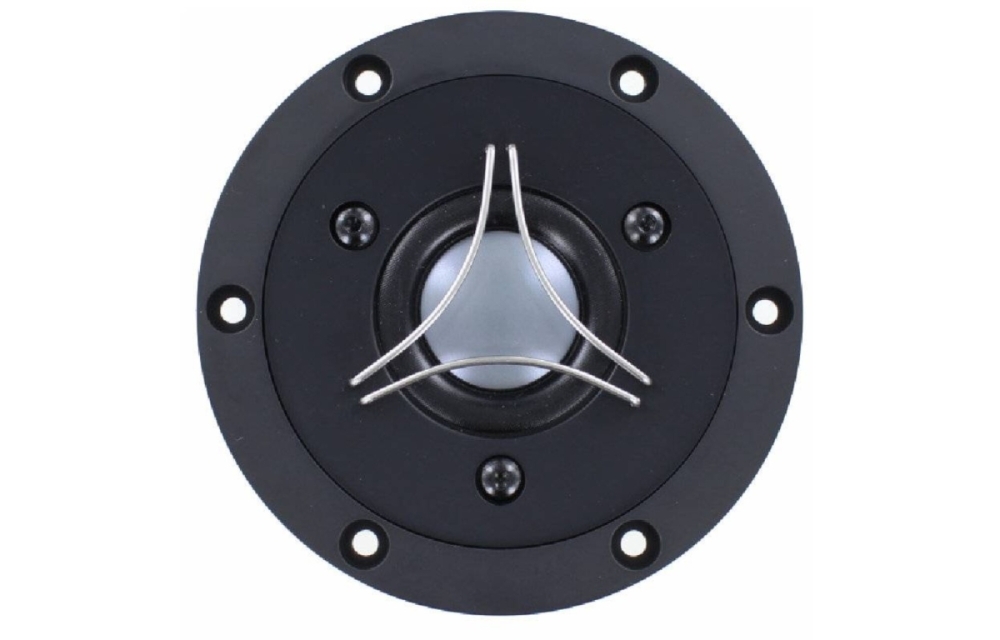

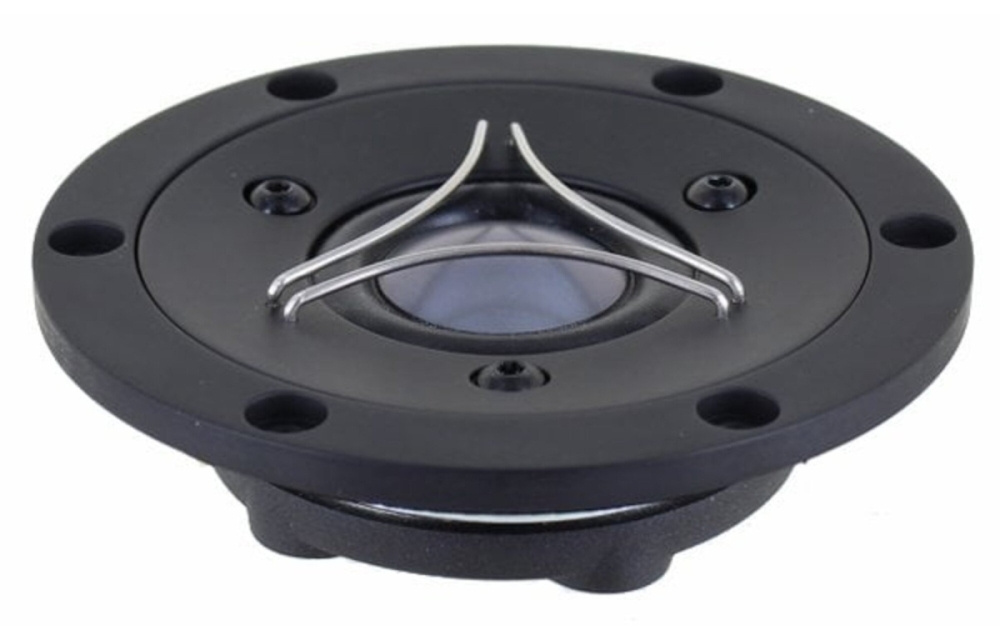

SB Acoustics Satori TW29BN-B er en 1" diskant med resonansfri beryllium-dome, designet til at levere åben og detaljeret højfrekvensgengivelse med lav forvrængning. Den passer fremragende i avancerede højttalersystemer, hvor præcision og dynamik er vigtigt, takket være en effektiv neodymmotor, optimeret dæmpning og lav talspoleinduktans, som giver stabil og ren lydgengivelse.

• Diskanttype: 1" beryllium-dome
• Impedans: 4 Ω
• Følsomhed: 95 dB (2,83 V / 1 m)
• Effekttolerance: 80 W (med højpas 2600 Hz, 12 dB/okt)
• Fri luftresonans: 700 Hz
• Monteringsdybde: 37,3 mm
• Indbygningsdiameter: Ø70 mm
• Ydre diameter: Ø103,8 mm
• Talspoleinduktans: 0,02 mH

Design og konstruktion

Satori TW29BN-B har en resonansfri beryllium-dome, der giver fremragende højfrekvensudvidelse uden uønskede toppe i frekvensgangen. Den todelte aluminium-frontplade med mekanisk afkobling minimerer resonanser og bidrager til et renere lydbillede. Dobbelt balancerede kompressionskamre og kobberkapsler reducerer forvrængning og faseforskydning, mens et støbt aluminiumshus med optimeret dæmpning sikrer stabilitet og dynamik selv ved høje niveauer.

Montering og pasform

Diskanten har en standard indbygningsdiameter på 70 mm og en monteringsdybde på 37,3 mm, hvilket gør den kompatibel med mange højttalerkasser og chassiser. Skruehullerne er tilpasset for sikker montering, og frontpladens diameter på 92 mm giver en pæn og stabil montering. Lav talspoleinduktans og effektiv magnetstruktur gør den nem at integrere i avancerede delefiltre.

Specifikationer
Nominel impedans: 4 Ω
DC-modstand (Re): 3,0 Ω
Talspoleinduktans (Le): 0,02 mH
Effektiv membranoverflade (Sd): 9,6 cm²
Talspolediameter: 29 mm
Talspolehøjde: 2,0 mm
Luftgabshøjde: 2,5 mm
Lineær slaglængde (p-p): 0,5 mm
Bevægelse masse inkl. luft (Mms): 0,46 g
Fri luftresonans (Fs): 700 Hz
Følsomhed (2,83 V / 1 m): 95 dB
Mekanisk Q-faktor (Qms): 2,1
Elektrisk Q-faktor (Qes): 0,60
Total Q-faktor (Qts): 0,46
Kraftfaktor (Bl): 3,1 Tm
Effekttolerance: 80 W (IEC 268-5, med højpas 2600 Hz, 12 dB/okt)
Magnetisk fluxdensitet: 1,5 T
Magnetvægt: 0,11 kg
Nettovægt: 0,41 kg

Mål og montering
Ydre diameter: Ø103,8 mm
Frontpladens diameter: Ø92,0 mm
Indbygningsdiameter (udskæring): Ø70,0 mm
Skruehuller: 6 × Ø4,2 mm + 6 × Ø8,2 mm
Monteringsdybde: 37,3 mm
