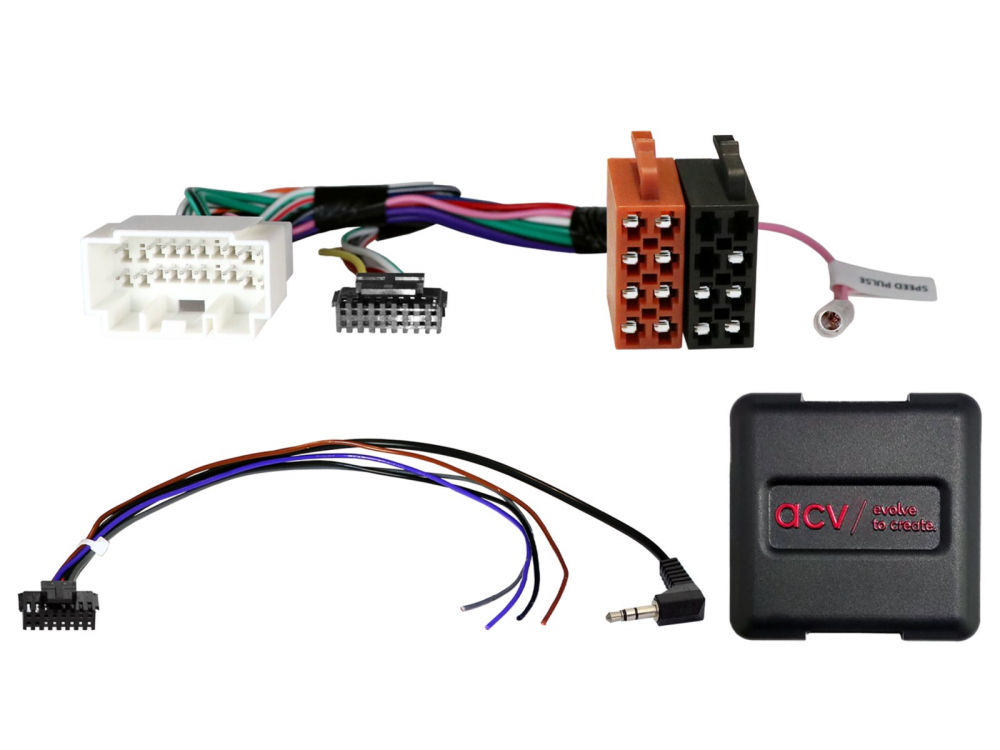

ACV 42xsz001 er en stalkadapter, der gør det muligt at bevare de originale funktioner til ratkontrollen, når du udskifter den fabriksmonterede radio med en eftermarkedsenhed.

• Adapter til Fiat, Opel og Suzuki køretøjer.
• Kompatibel med 20-pins Suzuki-stik.
• Beholder funktioner til ratkontrol ved installation af ny radio.
• Tjek at stikene passer både optisk og teknisk i dit køretøj.
• Inkluderer installationsvejledning for korrekt tilslutning og konfiguration.

Bemærk, at afhængigt af køretøjets udstyr samt eftermarkedsenhedens funktioner og software kan nogle individuelle funktioner udelukkes eller erstattes af andre funktioner. Tjek om nogen af de listede OEM-radioer blev installeret oprindeligt. Tjek også køretøjets funktionalitet, indstillinger og SWC-funktionalitet før den endelige montering. For hjælp, kontakt vores supportteam.

Følgende signaler tilbydes: Reimporterede køretøjer eller køretøjer med anden software kan være inkompatible i funktioner.

Generelle installationsvejledninger: Verifikation: 1: Tjek alle driftsfunktioner og køretøjets indstillinger for OEM-radioen. 2: Frakobl OEM-radioen fra strømforsyningen. 3: Tjek alle grænsefladeforbindelser for korrekthed uden strøm.

Tilkobling og tilslutningssekvens: 1: Tjek indstillinger og hardwarekonfiguration af grænsefladen uden strøm. 2: Tjek konfigurationen af HU-tilslutningskablet uden strøm. 3: Tilslut HU-tilslutningskablet i henhold til brugsanvisningen for eftermarkedsradioen. 4: Tilslut alle andre forbindelser i henhold til brugsanvisningen for eftermarkedsradioen. 5: Tilslut hele installationen til køretøjet med hovedforbindelsen sidst. 6: Programmer grænsefladen i henhold til instruktionerne i artikelteksten og i manualen. 7: Konfigurer eftermarkedsradioen i henhold til brugsanvisningen for eftermarkedsenheden. 8: Funktionstest af ratkontrol og køretøj.

Ændringer af konfigurationen af grænsefladen og HU-tilslutningskablet: 1: Ændre konfigurationen uden strøm. 2: Genforbindelse se ovenfor 5 til 8.

Ved fejl på grænsefladen eller køretøjet: 1: Geninstaller OEM-radioen. 2: Brug OEM-radioen. 3: Etabler CAN-bus afbrydelse. 4: Tjek hardwarekonfigurationen af grænsefladen. 5: Genforbindelse efter CAN-bus afbrydelse se ovenfor 5 og 6.

Yderligere forbindelser, ændringer af forbindelser, alternative forbindelser, forbindelser af løse kabler eller forbindelsesforlængelser af løse kabler som angivet i informationsteksten eller manualen er kun til orientering og til information til uddannede specialistinstallatører.

Ændringer af den formonterede kabelbundt kan ugyldiggøre produktets garanti.

Passer til
Fiat Sedici (FY) 08/2009 - 10/2014
Opel Agila B (H-B) 04/2008 - 12/2014
Suzuki Dzire 2008 - 2010
Suzuki Grand Vitara (JT) 10/2005 - 09/2008
Suzuki Grand Vitara (JT) 09/2008 - 12/2012
Suzuki Kizashi (FR) 10/2010 - 08/2015
Suzuki Ritz 2009 - 2011
Suzuki Splash (EX) 04/2008 - 05/2012
Suzuki Swift (MZ/EZ) 05/2005 - 08/2010
Suzuki Swift (MZ/EZ) 01/2008 - 09/2010
Suzuki SX4 (EY/GY) 06/2006 - 01/2010
Suzuki SX4 (EY/GY) 09/2009 - 12/2014

Specifikationer
20-pins stik
OEM SWC > 3,5mm Jack / løse kabler
Køretøjer med Siemens / VDO PACR 01/PACR 02/PACR 06/SUKNR301 OEM HU
Køretøjer med Panasonic OEM Sat Nav
Køretøjer uden Siemens / VDO PACR 05/PACR 07/PACR 08 OEM HU
