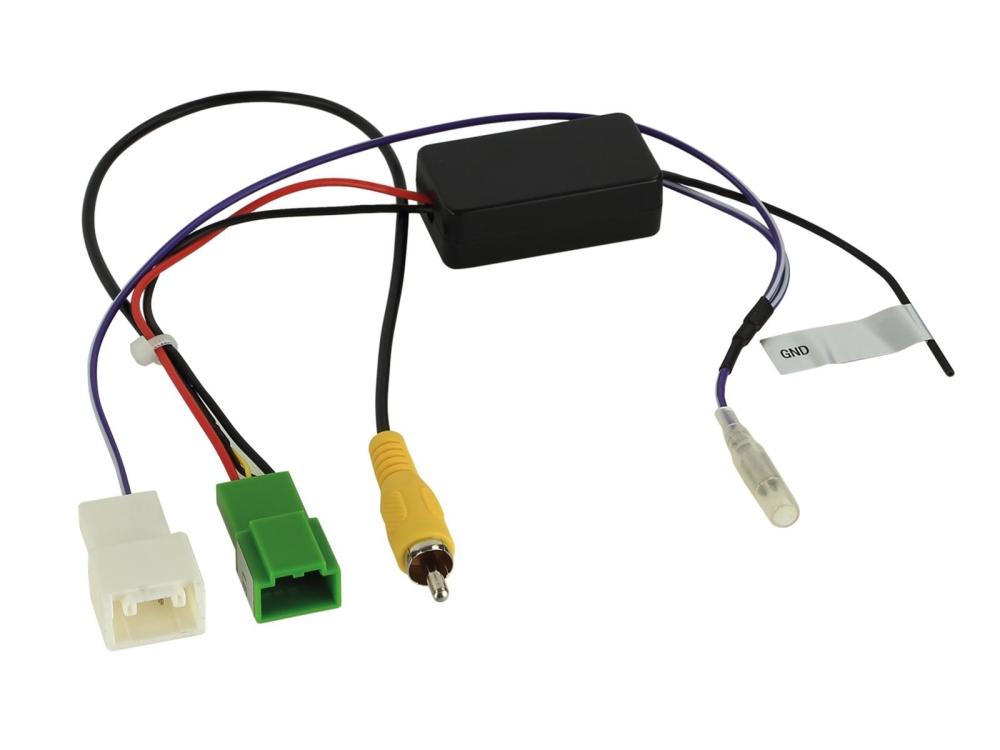

ACV 771292-1031 er en adapter til bagudvendt kamera, der muliggør tilslutning af et OEM-kamera fra Suzuki til en eftermarkedsenhed med kamerainput.
- Adaptern er designet til at bevare den originale bagudvendte kameras funktionalitet.
- Den leverer videosignal via RCA samt strømforsyning på +6V og jord til OEM-kameraet.
- Giver også et +12V signal til bakgear, som skal tilsluttes køretøjet.
- Kompatibilitet med køretøjer med 360° kameraer eller systemer med bevægelige afstandslinjer kan være begrænset.
- Før installation anbefales det at kontrollere korrekt tilslutning af adaptern til OEM-stikket.
Ved installation af eftermarkedsenheder kan det være nødvendigt at indstille kamerafunktionen i menuen. For hjælp, kontakt venligst supportteamet.

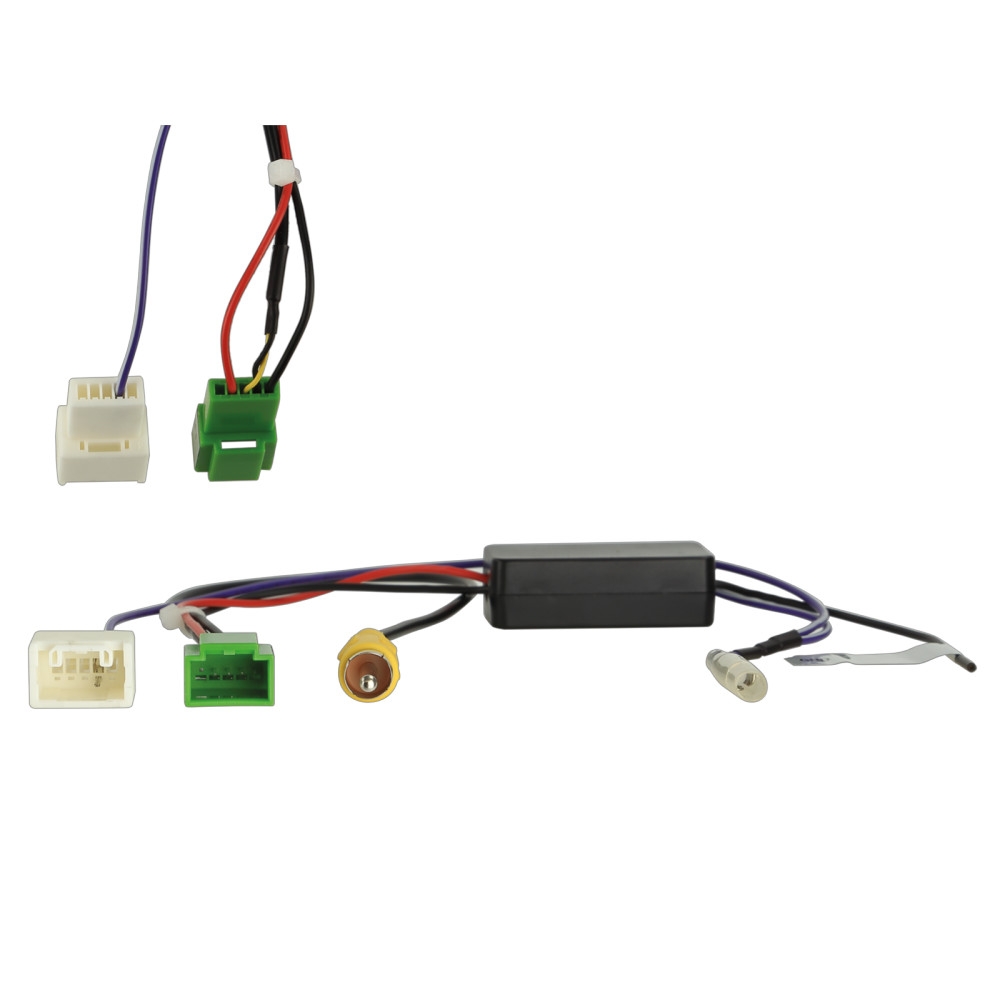

Adapterns stik er af typen 5 Pin / 4 Pin og er beregnet til Suzuki OEM bagudvendte kameraer. Tilslutningen til eftermarkedsenheden sker via et gult RCA-stik til kamerainput. Stikkene er som følger: sort: GND (klemme 31), lilla/hvid: +12V signaludgang til bakgear. OEM-kameraets forsyningsspænding er +6V. Kontroller altid for korrekt tilslutning med fabrikkens enhed før installation ved at måle. Hvis kamerabilledet ikke vises på den installerede enhed, tilslut en ekstra GND-kontakt til RCA's yderleder.
Passer til
Suzuki Ignis (MF) 01/2017 - 04/2021
Suzuki Ignis (MF) 04/2021 - 2023
Suzuki Jimny (GJ) 10/2018 - 09/2020
Suzuki Jimny NFZ (GJ) 04/2021 - 2023
Suzuki Swift (AZ) 04/2017 - 2023
Suzuki SX4 S-Cross (JY) 10/2013 - 10/2016
Suzuki SX4 S-Cross (JY) 10/2016 - 12/2021
Suzuki Vitara (LY) 04/2015 - 08/2018
Suzuki Vitara (LY) 10/2018 - 2023
*Køretøjer med Garmin OEM Sat Nav 1 rat til venstre
Specifikationer
Adaptertype: 5 Pin / 4 Pin
Strømforsyning: +6V til OEM-kamera
Signal til bakgear: +12V
Videosignal: RCA (gul)
Kompatibilitet: OEM bagudvendt kamera
