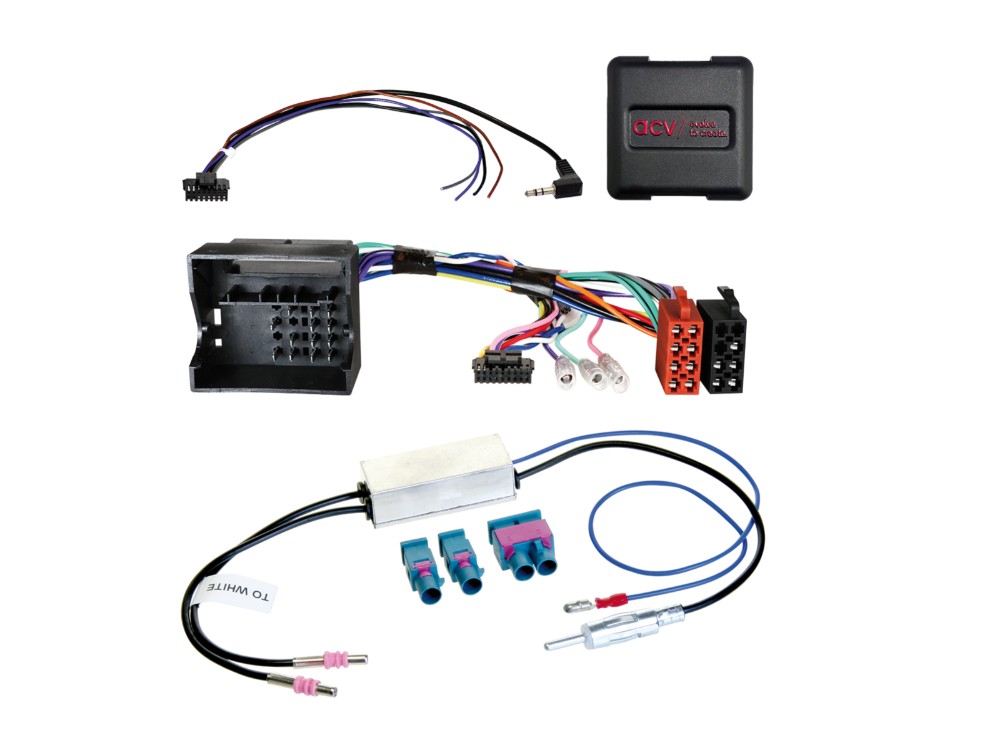

ACV 42xvw017 er en stalkadapter, der gør det muligt at bevare de originale funktioner til rattkontrol, når du udskifter din fabriksmonterede radio med en eftermarkedsenhed.

• Kompatibel med forskellige bilmodeller fra Seat, Skoda og VW.
• Inkluderer forbindelser til både antenne og rattstyring.
• Understøtter både køretøjer uden og med OEM-forstærket system.
• Nem installation med klare tilslutningsanvisninger.
• Giver adgang til funktioner som f.eks. baklys og hastighedspuls.

Det er vigtigt at kontrollere, at de afbildede stik svarer til dem, der findes i dit køretøj, både visuelt og teknisk. Tjek også, om nogen af de listede OEM-radiomodeller var installeret fra starten. Før den endelige montering bør du verificere bilens funktionalitet, indstillinger og SWC-funktionalitet. Ved spørgsmål kan du kontakte vores support.

Bemærk, at CAN Bus-stikket er en 40-pins Quadlock, og at VAG-stikket er OEM SWC > 3,5 mm Jack. Antennestikket er en OEM antenne Fakra(m)(Set) > DIN.

Følgende signaler leveres: rød: +12V tændingsklemme 15, orange: +12V belysningsklemme 58, lilla/hvid: +12V baklys, lyserød: hastighedspuls, grøn: GND parkeringsbromssignal. Belastningskapacitet for udgange er maks 250 mA.

Generelle installationsanvisninger inkluderer at kontrollere alle funktioner og indstillinger for OEM-radioen, frakoble OEM-radioen fra strømforsyningen og kontrollere alle grænsefladeforbindelser for korrekthed.

Det er vigtigt, at alle forbindelser og ændringer udføres af en uddannet specialistinstallatør for at sikre korrekt funktion og undgå eventuelle garantiproblemer.

Passer til
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Altea (5P) 06/2004 - 03/2009
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Leon (1P) 09/2005 - 03/2009
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Octavia (1Z) 06/2004 - 05/2009
VW Golf V (1K) 11/2003 - 09/2008
VW Passat B6 (3C2) 11/2005 - 07/2010

Specifikationer
CAN Bus-stik: 40-pins Quadlock
OEM SWC: 3,5 mm Jack
OEM antenne: Fakra(m)(Set) > DIN
Maksimal belastningskapacitet: 250 mA
