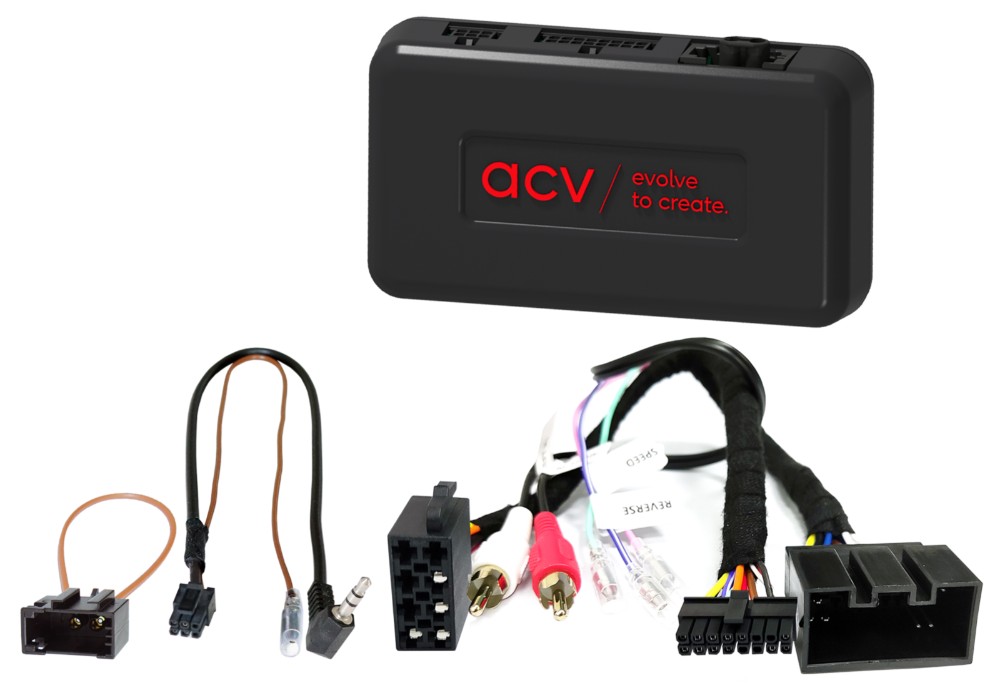

ACV 42xlr008 er en stalkadapter til Land Rover, der gør det muligt at bevare de originale funktioner til ratkontrol, når du udskifter den fabriksmonterede radio med en eftermarkedsenhed.
- Kompatibel med Land Rover Range Rover III (L322/Vogue) fra 09/2009 til 12/2012.
- Muliggør brug af ratkontrollerne med et nyt radio.
- Inkluderer forskellige forbindelser til OEM-systemer og eftermarkedsenheder.
- Funktioner kan variere afhængigt af bilens udstyr og den nye enheds software.
- Installation kræver omhyggelig kontrol af alle forbindelser og indstillinger.
Denne adapter er designet til at sikre, at alle funktioner fungerer som de skal efter installationen. Kontroller, at de angivne stik matcher dem, der findes i din bil både visuelt og teknisk. Det er vigtigt at bekræfte, at den originale radio er en af de listede OEM-enheder. Før den endelige montering bør du også kontrollere bilens funktionalitet og indstillinger for ratkontrol. For hjælp kan du kontakte vores support.
Bemærk, at CAN Bus-stikket er et 20-polede Land Rover-stik. Det har også en OEM SWC > 3,5 mm Jack / løse ledninger og en RCA (m) rød/hvid til OEM forstærkersystem. Adapteren inkluderer en fiberoptisk loop (f) MOST-ring til OEM-skærmen. Flere funktioner, såsom dato/tid-indstillinger og faderfunktion, understøttes ikke af OEM forstærkersystemet.
Følgende signaler leveres:
- Rød: +12V tænding klemme 15
- Orange: +12V belysning klemme 58
- Lilla/hvid: +12V baksignal
- Lyserød: hastighedspulsignal
- Grøn: GND parkeringsbromssignal
- Belastningskapacitet udgange: 250 mA max.
Generelle installationsvejledninger inkluderer verifikation af alle funktioner og forbindelser samt omhyggelig overholdelse af installationsproceduren for at sikre korrekt funktion. Eventuelle ændringer eller forbindelser bør udføres af en uddannet specialistinstallatør for at undgå problemer med garantien eller funktionaliteten.
For at sikre korrekt installation og funktion er det vigtigt at følge alle instruktioner nøje og være opmærksom på, at modifikationer kan påvirke garantien.
Passer til
Land Rover Range Rover III (L322/Vogue) 09/2009 - 12/2012
