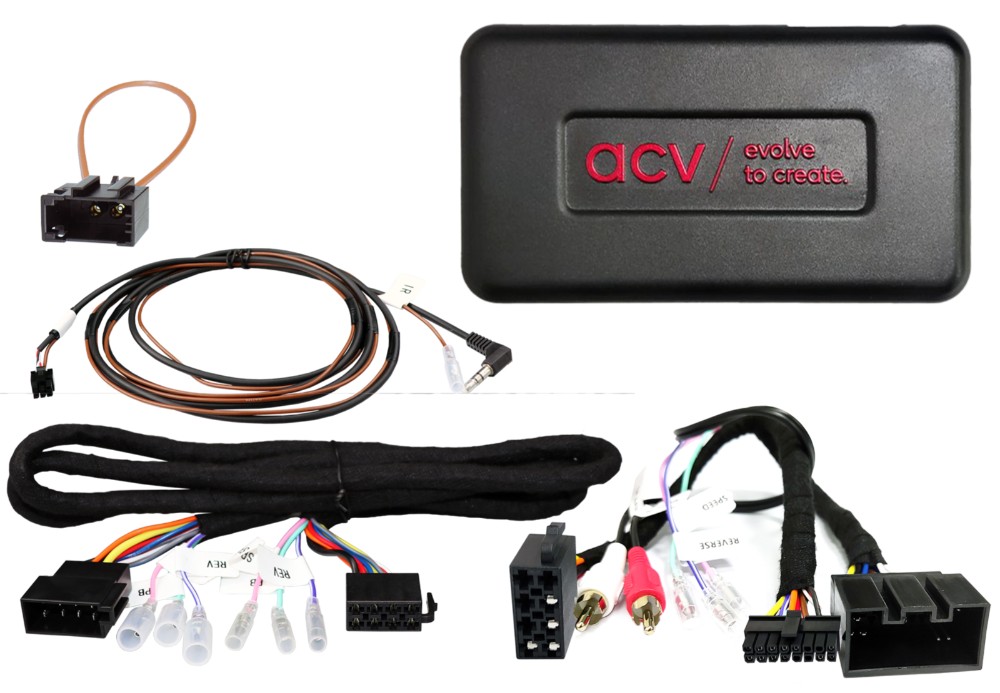

ACV 42xlr013 er en ratadapter til Land Rover Range Rover (LM/Vogue), der gør det muligt at bevare de originale funktioner til fjernbetjening på rattet, når du udskifter den fabriksmonterede radio med en eftermarkedsenhed.

• Kompatibel med Land Rover Range Rover (LM/Vogue) fra 09/2009 til 12/2012.
• Bevarer funktioner til rattets fjernbetjening ved installation af ny radio.
• Inkluderer forskellige forbindelser for at passe til OEM-systemet.
• Leverer signaler som +12V tænding, belysning, baklys og hastighedspuls.
• Installation kræver omhyggelig kontrol af alle forbindelser og indstillinger.

Bemærk, at afhængigt af køretøjets udstyr og den eftermarkedsradio, der anvendes, kan nogle funktioner mangle eller blive erstattet af andre. Kontroller, at de afbildede stik stemmer overens med dem, der findes i dit køretøj både visuelt og teknisk. Kontroller også, at en af de listede OEM-radioer er installeret fra starten. Før den endelige montering, kontroller køretøjets funktionalitet, indstillinger og SWC-funktionalitet. Ved spørgsmål, kontakt venligst vores support.

CAN Bus-kontakt: 20-pins Land Rover-kontakt: OEM SWC > 3,5 mm Jack / løs ledning kontakt: OEM forstærket system > RCA(m) rød/hvid. Kontakt: Fiberoptisk sløjfe (f) MOST-ring > OEM-display.

Funktioner, der ikke understøttes: køretøjer med OEM MOST forstærket system, køretøjer uden Alpine Touch Screen HU, køretøjets indstillinger, dato/tid indstillinger, faderfunktion.

Generelle installationsanvisninger inkluderer verifikation af alle funktioner og indstillinger af OEM HU samt korrekt tilslutning af alle kabler i henhold til installationsanvisningerne for den nye radio.

Ændringer af konfigurationen af grænsefladen og HU-tilslutningskablet skal udføres af en uddannet specialistinstallatør.

Eventuelle ændringer eller forbindelser, der ikke følger producentens retningslinjer, kan påvirke garantien og funktionaliteten.

Følgende signaler leveres:
Rød: +12V tænding klemme 15
Orange: +12V belysning klemme 58
Lilla/hvid: +12V baklys
Lyserød: hastighedspuls signal
Grøn: GND håndbremsesignal
Lastkapacitet udgange: 250 mA maks.
Strømkrav mere end 250 mA: 1 relæspole modstand 75 Ohm min. 2 relæspole modstand 150 Ohm min.

For mere information og detaljerede installationsanvisninger, se manualen, der følger med produktet.

Passer til
Land Rover Range Rover (LM/Vogue) 09/2009 - 12/2012

Specifikationer
CAN Bus-kontakt: 20-pins
OEM SWC > 3,5 mm Jack
OEM forstærket system > RCA(m) rød/hvid
Funktioner, der ikke understøttes: faderfunktion
