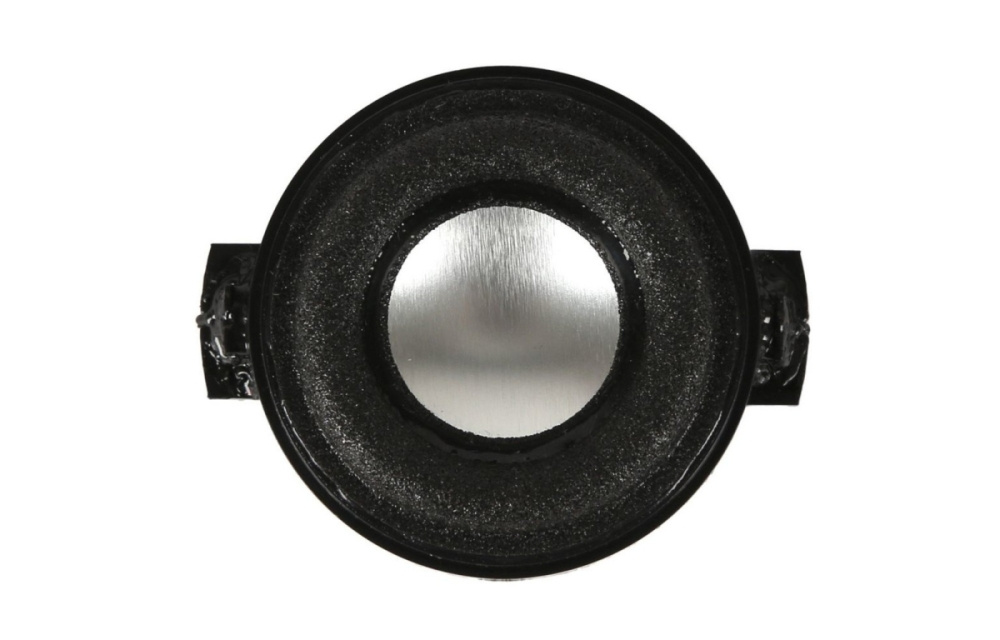

SB Acoustics SB36WBAC21-4 er et kompakt 1-tommers fuldtoneelement med aluminiumskegle og 4 ohm impedans, designet til små højttalere, soundbars og indbyggede systemer, hvor pladsen er begrænset. Elementets lave bevægelige masse og ventilerede konstruktion giver god dynamik, lav forvrængning og en lineær frekvensrespons, hvilket resulterer i klar og detaljeret lydgengivelse med stabil termisk ydeevne.

• Impedans: 4 Ω
• Effekt: 5 W (IEC 268-5, højpas 200 Hz)
• Keglemateriale: Aluminium
• Talspolediameter: 20,4 mm
• Følsomhed: 77 dB (2,83 V / 1 m)
• Fri luftresonans (Fs): 200 Hz
• Lineært slag (p-p): 3,5 mm
• Ydre diameter: 36 mm (chassis), 43 mm inkl. flange
• Monteringsdybde: 20,8 mm

Konstruktion og lydegenskaber

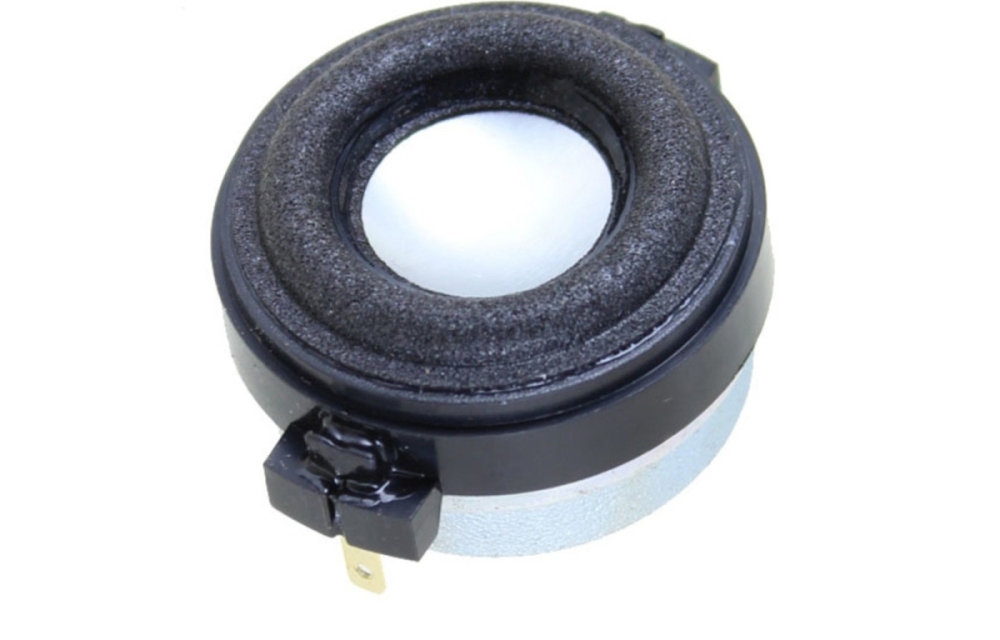

Elementets aluminiumskegle kombinerer lav vægt og høj stivhed for tydelig og detaljeret lydgengivelse. Den ventilerede og long-stroke-design giver stort bevægelsesudslag med lav kompression, hvilket giver dynamisk og rent lyd også ved højere niveauer. Ferrofluidkølingen sikrer termisk stabilitet, hvilket reducerer risikoen for forvrængning og skader ved belastning.

Pasform og montering

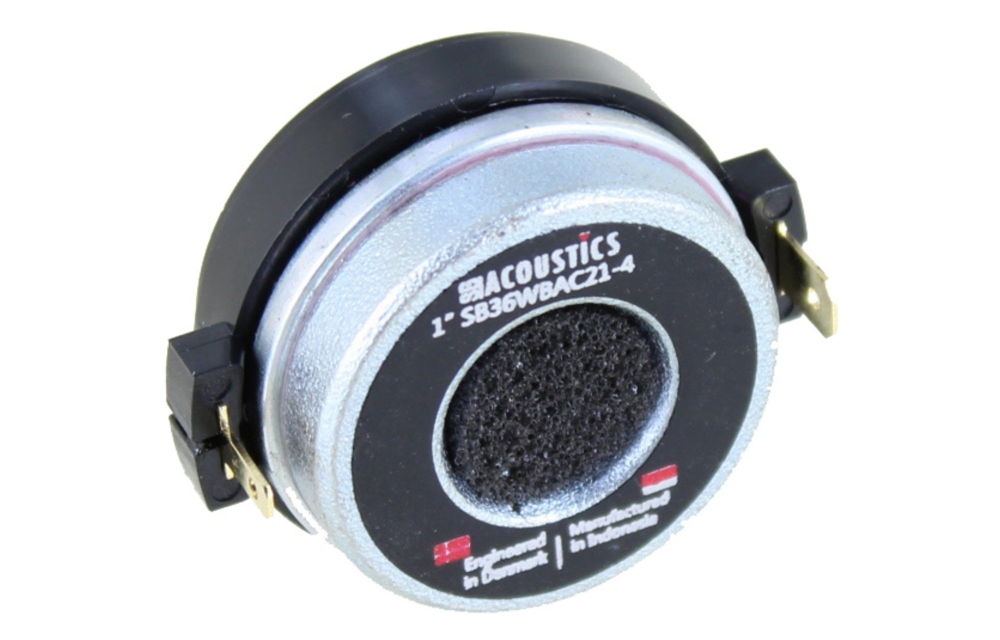

SB36WBAC21-4 er kompakt og nem at montere i små rum med en indbygningsdiameter på cirka 34 mm og en monteringsdybde på 20,8 mm. Den er forberedt til bagmontering og har langtidsholdbare sølvledere for pålidelige forbindelser. Den lette konstruktion gør den ideel til applikationer, hvor plads og vægt er begrænset.

Specifikationer
Nominel impedans: 4 Ω
DC-modstand (Re): 3,4 Ω
Talspoleinduktans (Le): 0,12 mH
Effektivt membranområde (Sd): 4,2 cm²
Talspolediameter: 20,4 mm
Talspolehøjde: 5,5 mm
Luftgabshøjde: 2,0 mm
Lineært slag (p-p): 3,5 mm
Magnetvægt: 0,01 kg
Fri luftresonans (Fs): 200 Hz
Følsomhed (2,83 V / 1 m): 77 dB
Effekttolerance: 5 W (IEC 268-5, højpas 200 Hz, 12 dB/okt)
Mekanisk Q-faktor (Qms): 0,68
Elektrisk Q-faktor (Qes): 1,05
Total Q-faktor (Qts): 0,41
Bevægelsesmasse inkl. luft (Mms): 0,76 g
Kraftfaktor (Bl): 1,76 Tm
Ækvivalent volumen (Vas): 0,021 liter
Eftergivelighed (Cms): 0,83 mm/N
Mekanisk tab (Rms): 1,4 kg/s
Ydre diameter: Ø36 mm (chassis) / Ø43 mm inkl. flange
Indbygningsdiameter (cutout): ca. Ø34 mm
Monteringsdybde: 20,8 mm
