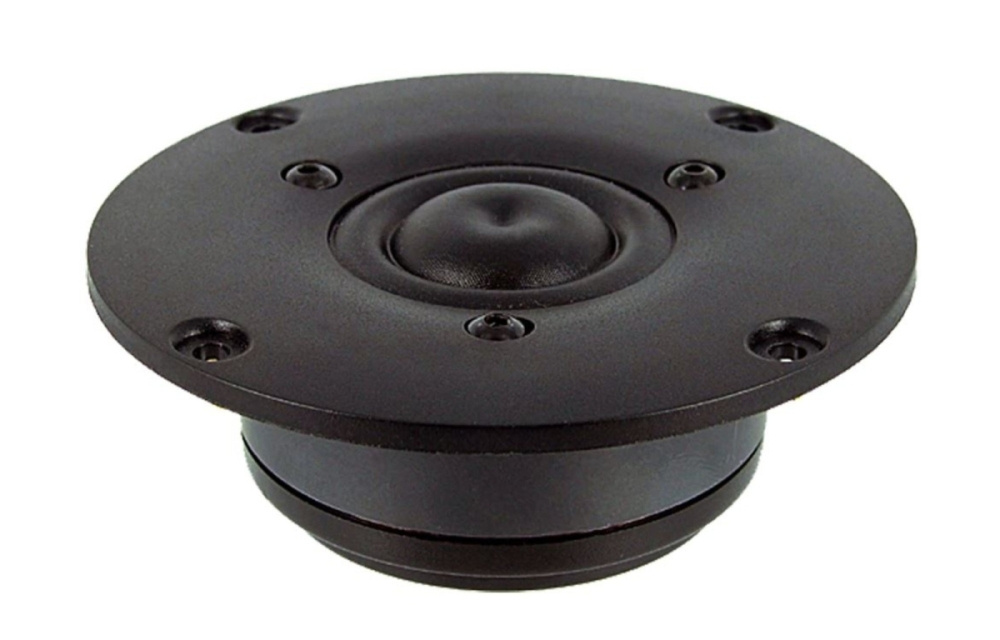

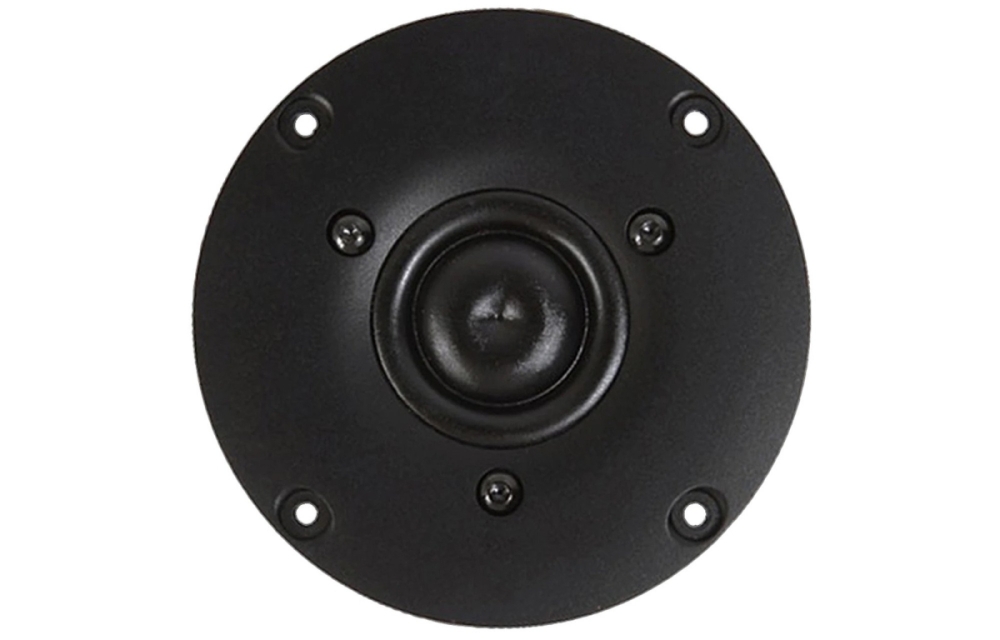

SB Acoustics SB29RDAC-C000-4 er en 29 mm ring-dome diskant, der passer til krævende lydprojekter, hvor lav forvrængning og jævn højfrekvensgengivelse er vigtigt. Med sit non-resonante membran-design og dobbelte balancerede kompressionskamre leverer den klar og dynamisk diskantgengivelse, samtidig med at kobberkapslen og ventileret polstang minimerer talspoleinduktans og forbedrer kontrollen. Diskanten er bygget til nem montering med standardmål og kan klare op til 100 W effekt ved korrekt delefrekvens.

• Impedans: 4 Ω
• Effekt: 100 W (IEC, højpas 2600 Hz / 12 dB/oktav)
• Følsomhed: 93 dB (2,83 V / 1 m)
• Membrandiameter: 29 mm ring-dome
• Non-resonant membran for jævn frekvensgang
• Dobbelte balancerede kompressionskamre
• Kobberkapsel for lav talspoleinduktans
• Monteringsdybde: ca. 34 mm
• Indbygningsdiameter: ca. 72 mm

Konstruktion og lydkvalitet
Diskanten har en non-resonant ring-dome, som minimerer højfrekvente forstyrrelser og giver en ren og naturlig diskantgengivelse. Det dobbelte balancerede kompressionskammer forbedrer dynamikken og kontrollen, mens kobberkapslen reducerer talspoleinduktansen og faseforskydninger. Ventileret polstang og optimeret dæmpning i bagkammeret bidrager til lav resonans og meget lav forvrængning, hvilket gør den ideel til høj-kvalitets lydsystemer.

Montering og kompatibilitet
SB29RDAC-C000-4 er tilpasset standardmontering med en indbygningsdiameter på cirka 72 mm og en monteringsdybde på 34 mm. Den passer i de fleste højttalerbyggerier, hvor en 29 mm ring-dome diskant kræves, og kan klare en anbefalet delefrekvens fra 2600 Hz med et 12 dB/oktav højpasfilter. Støbt aluminiumshus og frontplade sikrer robusthed og nem montering.

Specifikationer
Nominel impedans: 4 Ω
DC-modstand (Re): 3,0 Ω
Talspoleinduktans (Le): 0,05 mH
Effektivt membranareal (Sd): 9,6 cm²
Talspolediameter: 29 mm
Talspolehøjde: 2,0 mm
Luftgabshøjde: 2,5 mm
Lineær slaglængde (p-p): 0,5 mm
Bevægelsesmasse inkl. luft (Mms): 0,45 g
Fri luftresonans (Fs): 600 Hz
Følsomhed (2,83 V / 1 m): 93 dB
Mekanisk Q-faktor (Qms): 2,2
Elektrisk Q-faktor (Qes): 0,9
Total Q-faktor (Qts): 0,64
Kraftfaktor (Bl): 2,4 Tm
Effektkapacitet: 100 W (IEC 268-5, højpas 2600 Hz / 12 dB/oktav)
Magnetisk fluxdensitet: 1,1 T
Magnetvægt: 0,22 kg
Nettovægt: 0,54 kg

Mål og montering
Ydre diameter: ca. Ø104 mm
Indbygningsdiameter (udskæring): ca. Ø72 mm
Skruer: 4 × Ø4,5 mm
Monteringsdybde: ca. 34 mm
