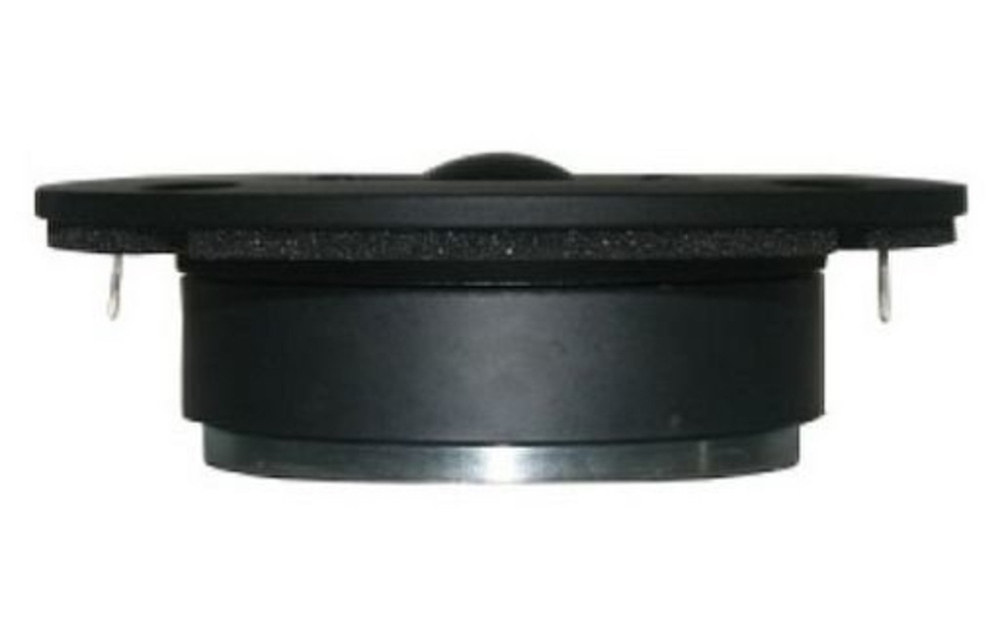

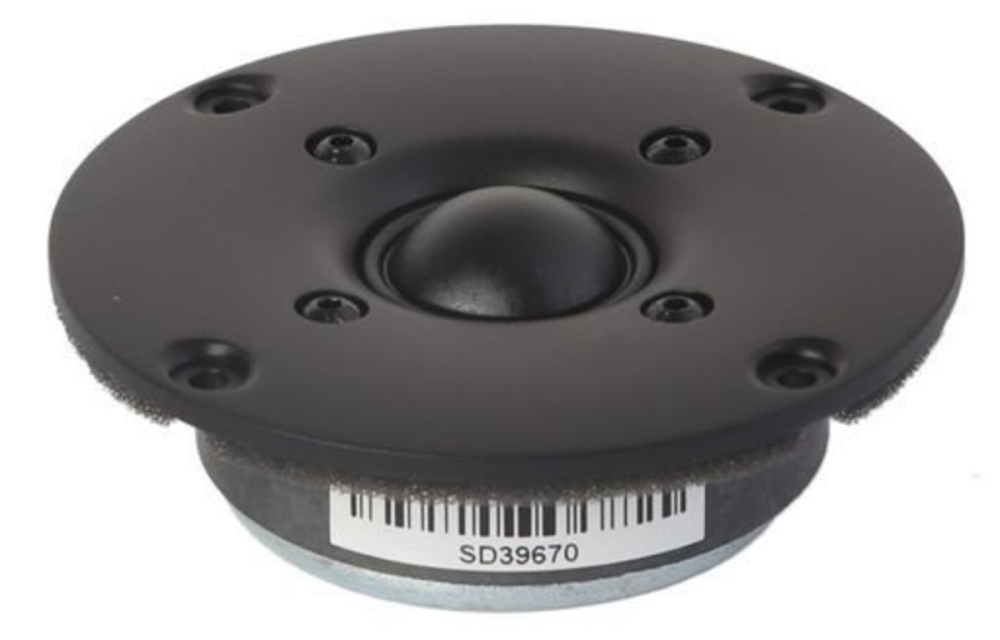

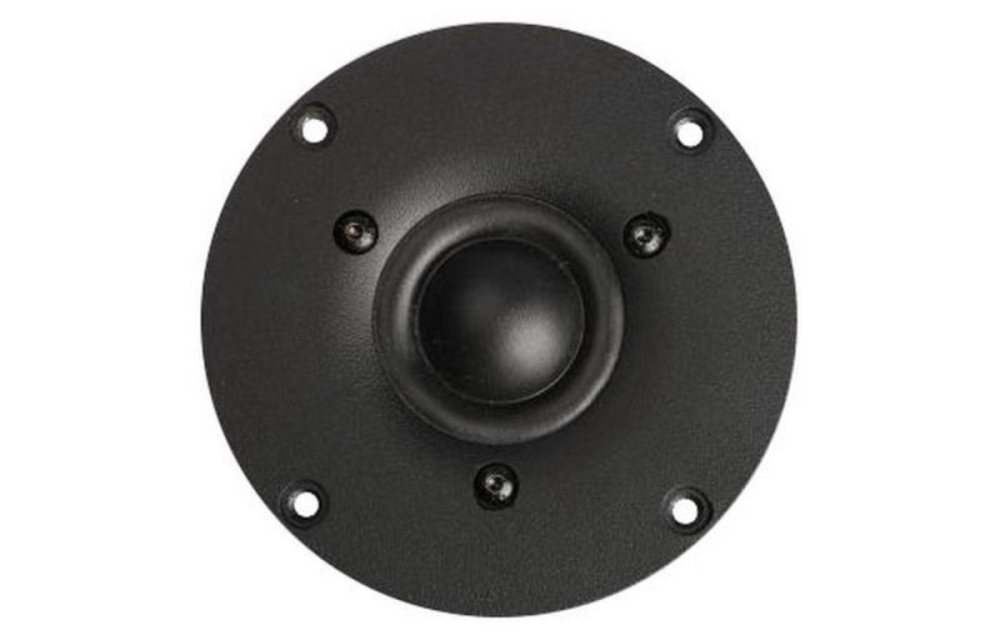

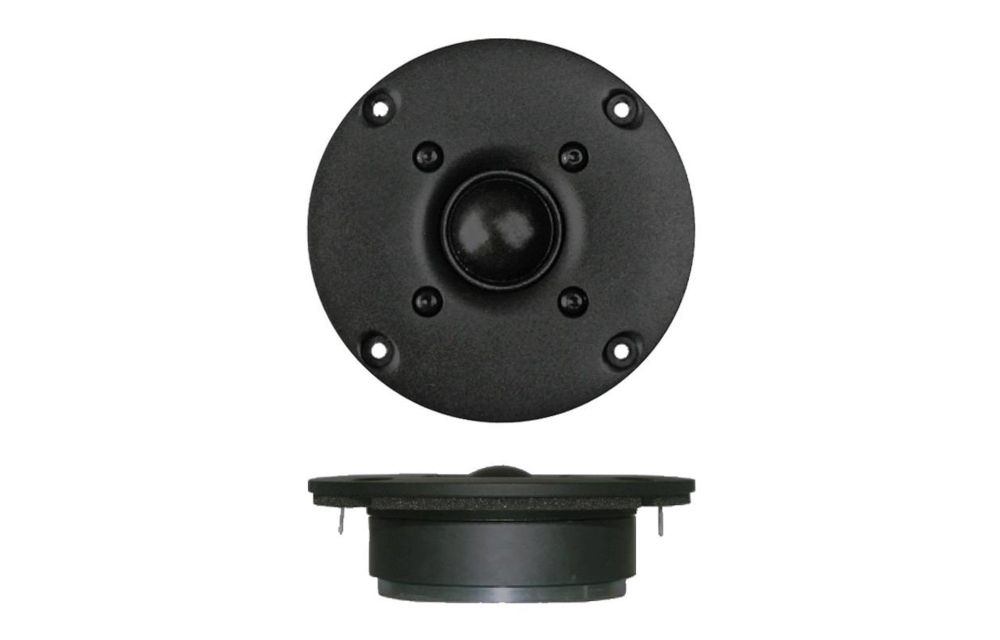

SB Acoustics SB26ST-C000-5 er en 1-tommers soft dome-diskant med optimeret dæmpning i polhullet, som minimerer interne refleksioner for renere lyd. Den har en let CCAW-talspole og et saturationskontrolleret motorsystem, der giver lav forvrængning og en blød, jævn højfrekvensgengivelse. Diskanten er beregnet til brug med højpasfilter omkring 2600 Hz og passer i originalsystemer og egne byggerier, der kræver fin diskantgengivelse og høj effekttolerance.

• Nominel impedans: 5 Ω
• Følsomhed: 91 dB (2,83 V / 1 m)
• Effekttolerance: 80 W (IEC 268-5)
• Talspolediameter: 25,4 mm
• Fri luftresonans: 870 Hz
• Baffeldiameter: Ø88,5 mm
• Cutout-mål: Ø70,0 mm
• Indbygningsdybde: 33,2 mm
• Skruer hul: 4 × Ø4,0 mm

Konstruktion og lydkvalitet
SB26ST-C000-5 har en soft fabric dome i fin væv, som giver en blød og kontinuerlig frekvensgang uden hårde toppe. Den optimerede dæmpning i polhullet reducerer interne refleksioner, hvilket forbedrer lydklarheden. Motorsystemet er saturationskontrolleret for at holde forvrængningen lav selv ved høj belastning. Den lette CCAW-talspole reducerer den bevægelige masse og bidrager til hurtig transientrespons og detaljering i diskanten. Resultatet er en balanceret og naturlig højfrekvensgengivelse, som fungerer godt i både originalsystemer og high-end byggerier.

Mål og montering
Diskanten er tilpasset til nem montering med en baffeldiameter på 88,5 mm og et indbygningshul (cutout) på 70 mm. Den har fire forsænkede skruehuller til sikker fastgørelse og en indbygningsdybde på 33,2 mm, som gør den nem at integrere i de fleste kabinetter og paneler. Den kompakte konstruktion letter montering i trange rum uden at gå på kompromis med lydkvaliteten.

Specifikationer
Nominel impedans: 5 Ω
DC-modstand (Re): 4,4 Ω
Talspoleinduktans (Le): 0,07 mH
Effektivt membranareal (Sd): 6,2 cm²
Talspolediameter: 25,4 mm
Talspolehøjde: 1,8 mm
Luftgapshøjde: 3,0 mm
Lineær talspolebevægelse (p-p): 1,2 mm
Bevægbar masse inkl. luft (Mms): 0,33 g
Fri luftresonans (Fs): 870 Hz
Følsomhed (2,83 V / 1 m): 91 dB
Mekanisk Q-faktor (Qms): 5,0
Elektrisk Q-faktor (Qes): 1,64
Total Q-faktor (Qts): 1,24
Kraftfaktor (Bl): 2,2 Tm
Effekttolerance: 80 W (IEC 268-5)
Magnetisk fluxdensitet: 1,23 T
Magnetvægt: 0,22 kg
Nettovægt: 0,51 kg

Mål / montering
Baffeldiameter: Ø88,5 mm
Frontdiameter: Ø100,0 mm ±0,35 mm
Skruer hul: 4 × Ø4,0 mm
Forsænkning: Ø8,0 mm (4 stk)
Indbygningsdybde: 33,2 mm
Bagmål: Ø81,3 mm
Cutout (indbygningshul): Ø70,0 mm
