Kompakt diskant med lav resonansfrekvens

SB Acoustics SB21SDCN-C000-4 er en kompakt diskant til højttalerbyg, hvor lav forvrængning, lav bevægelig masse og gode muligheder for deling er i fokus. Konstruktionen kombinerer en stor dome med neodymmotor, kobberkappe og dæmpet bakkammer, hvilket hjælper enheden med at holde induktans og fasevridning nede, samtidig med at resonansfrekvensen lander på lave 850 Hz.

• 4 ohm nominel impedans
• 90 dB følsomhed ved 2.83 V/1 m
• Resonansfrekvens på 850 Hz
• 40 W belastningsevne iht. IEC 268-5
• Neodymmotor med kobberkappe for lav induktans
• CCAW-talespole for lav bevægelig masse
• Dæmpet bakkammer for kontrolleret gengivelse

Motor og talespole

Den kompakte neodymmotor bruger en kobberkappe, som reducerer talespolens induktans og dermed også faseforskydningen ved højere frekvenser. Talespolen er viklet med CCAW-leder for at holde den bevægelige masse nede, og den samlede bevægelige masse inklusive luft er kun 0.25 g. Sølvledere med lang levetid bruges mellem talespole og tilslutning.

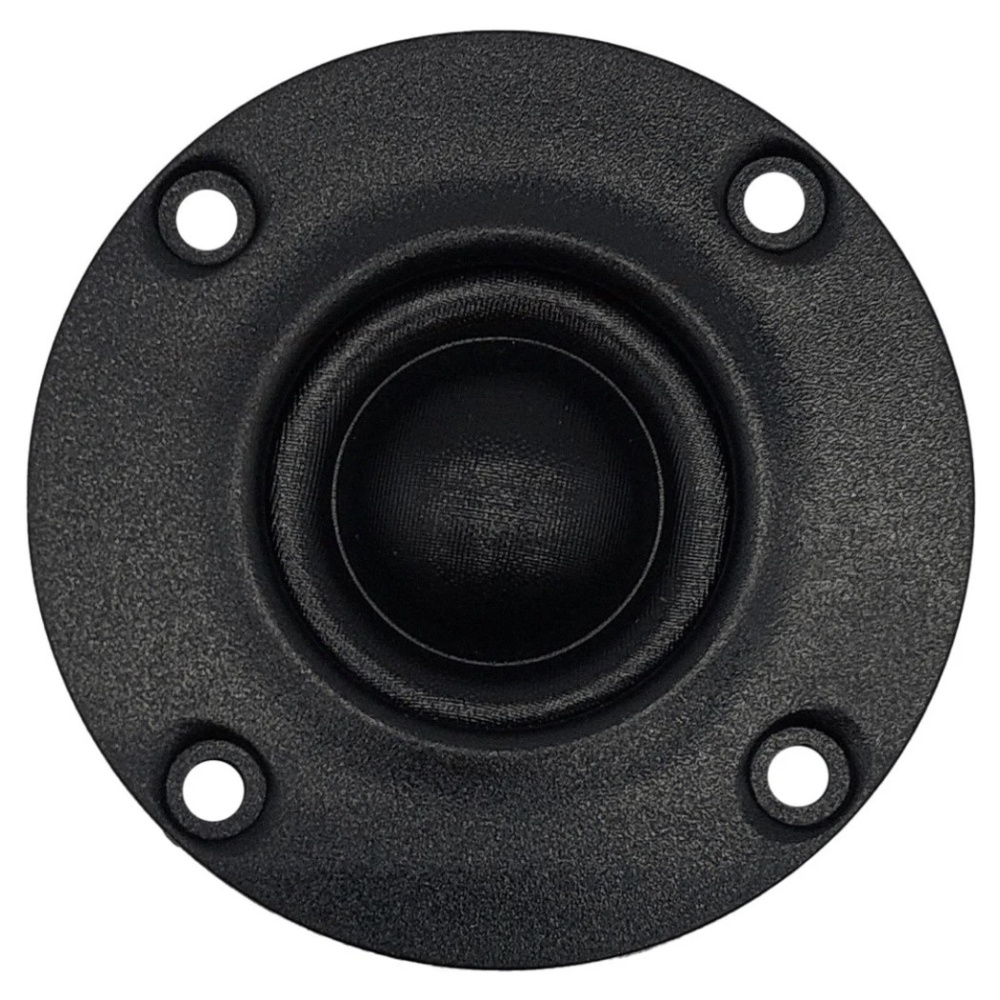

Dome og bakkammer

Den relativt store dome giver et effektivt stempelareal på 4.9 cm² og er kombineret med et ikke-resonant bakkammer med optimeret dæmpning. Det bidrager til den lave frie resonansfrekvens på 850 Hz og giver konstruktøren større spillerum ved udformningen af delefilteret. Den angivne belastningsevne på 40 W gælder iht. IEC 268-5 med et 12 dB/oktav Butterworth-højpas ved 2600 Hz.

Parametre

DC-resistans, Re: 3.1 ohm
Talespoleinduktans, Le: 0.04 mH
Effektivt stempelareal, Sd: 4.9 cm²
Bevægelig masse inklusive luft, Mms: 0.25 g
Fri resonansfrekvens, Fs: 850 Hz
Mekanisk Q-faktor, Qms: 2.44
Elektrisk Q-faktor, Qes: 2.45
Total Q-faktor, Qts: 1.22
Kraftfaktor, Bl: 1.3 Tm

Specifikationer

Nominel impedans: 4 ohm
Følsomhed: 90 dB, 2.83 V/1 m
Belastningsevne: 40 W iht. IEC 268-5
Talespolediameter: 20.4 mm
Talespolehøjde: 1.5 mm
Luftspaltehøjde: 2.0 mm
Lineært slag: 0.5 mm p-p
Magnetisk fluxdensitet: 0.9 T
Magnetvægt: 0.01 kg
Nettovægt: 0.06 kg
