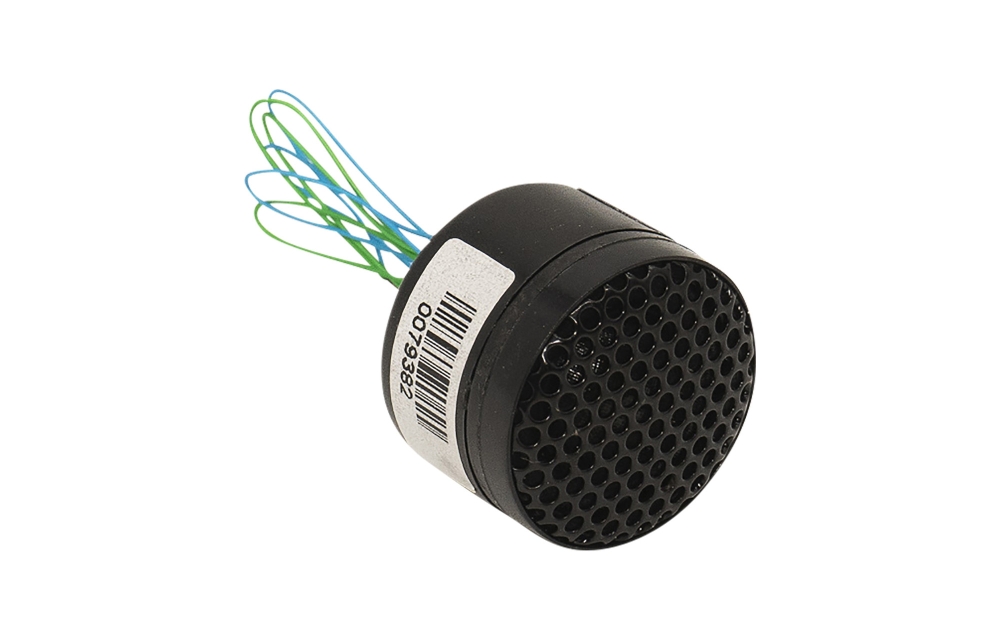

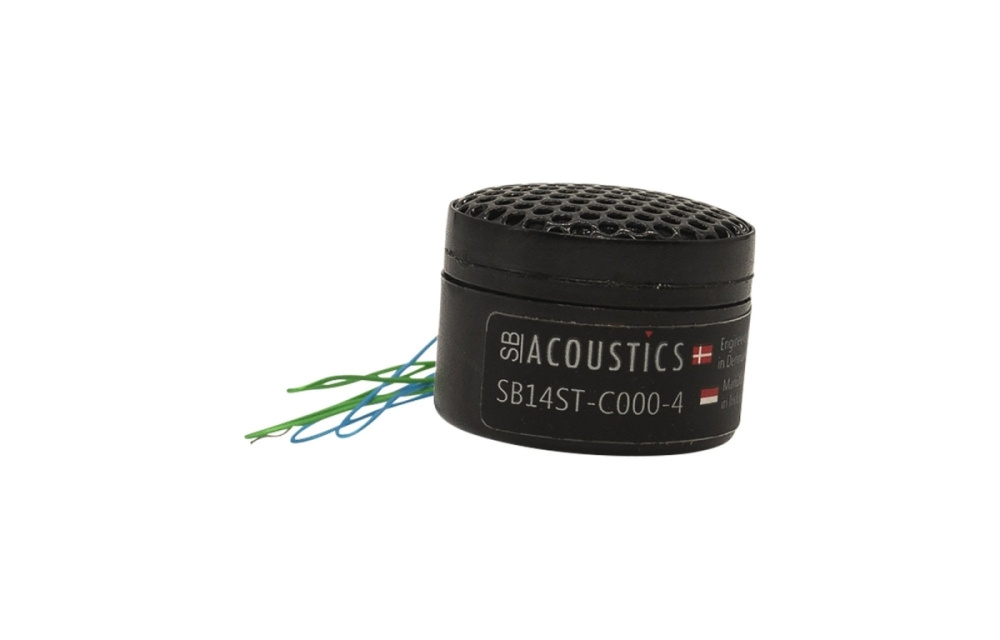

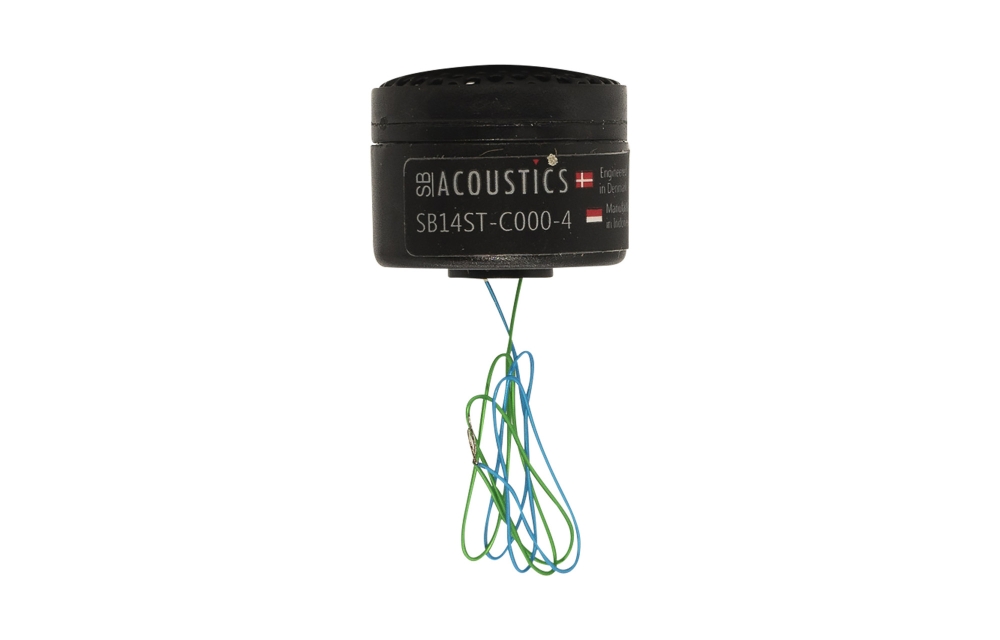

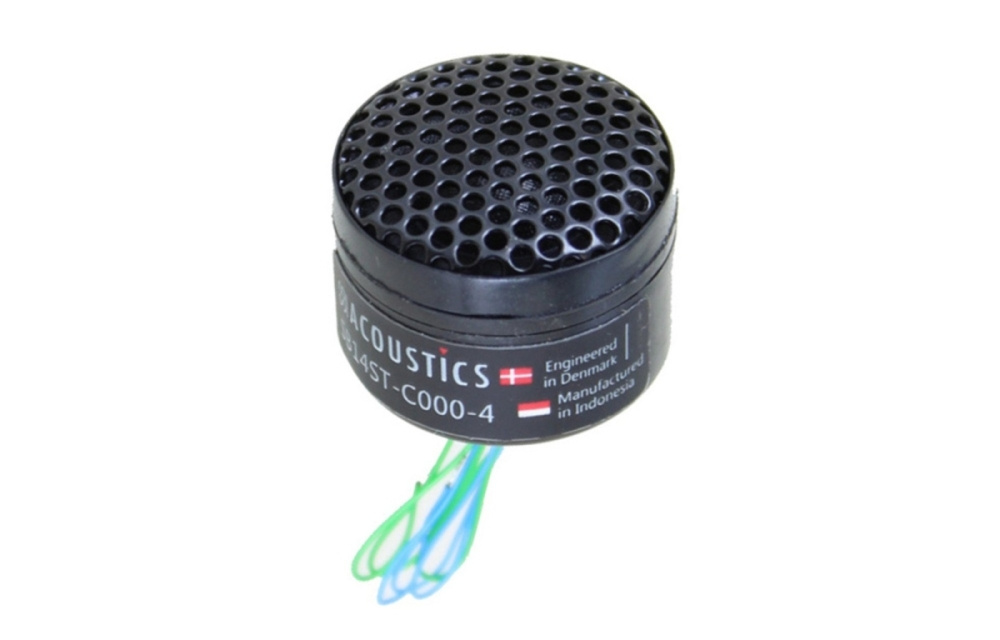

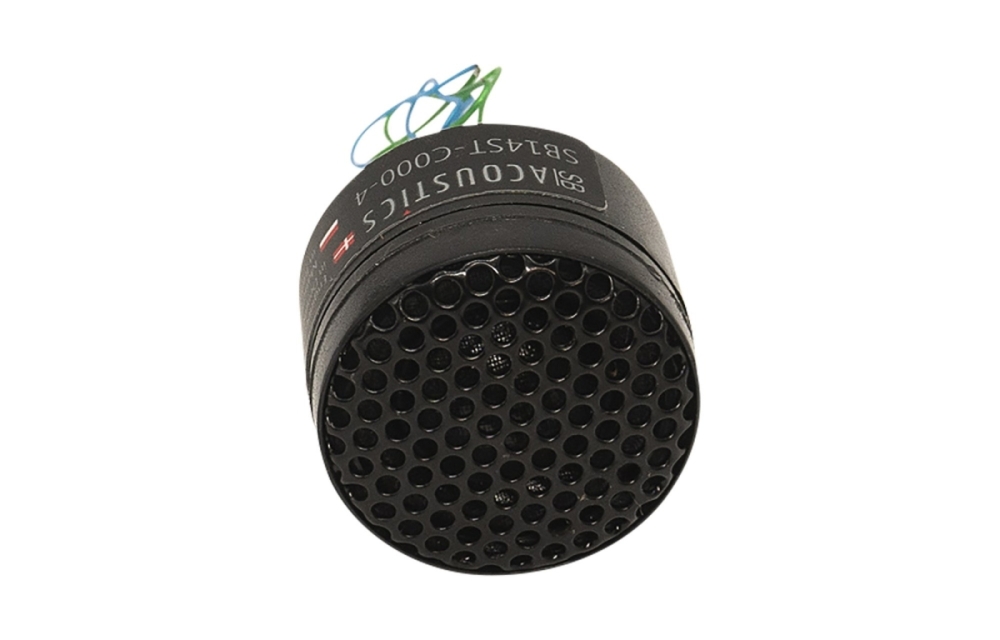

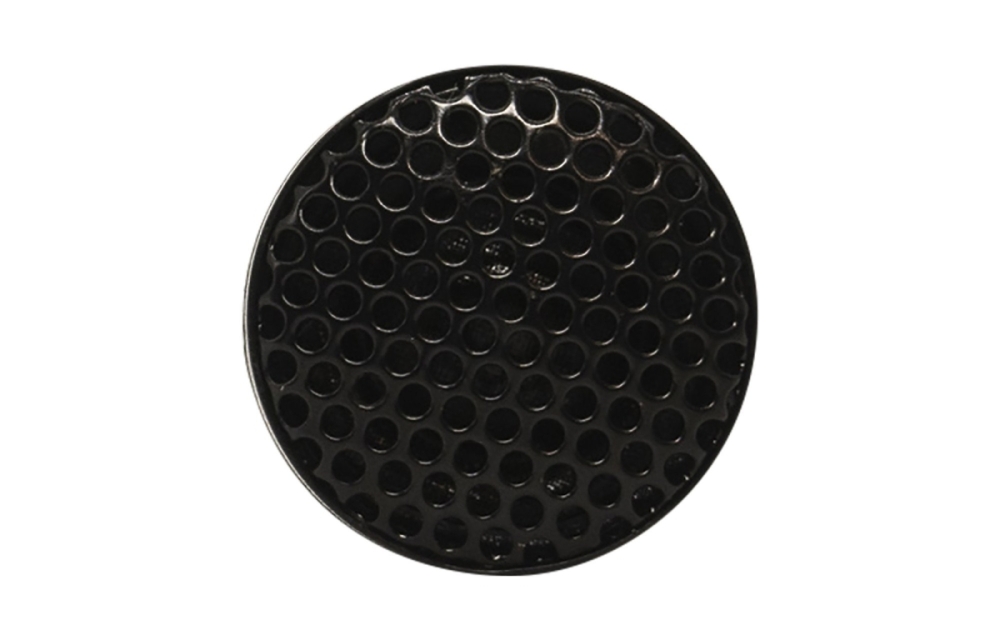

SB Acoustics SB14ST-C000-4 er en kompakt 4 Ω diskant, der passer perfekt til trange højttalerkonstruktioner og koaksiale systemer. Med stor surround og jævn spredning giver den et klart og balanceret øvre register, mens det gevindskårne bageste centrumhul forenkler monteringen. Lange, isolerede tilslutningsledninger gør installationen fleksibel og nem.

• Impedans: 4 Ω
• Følsomhed: 86 dB (2,83 V / 1 m)
• Fri luftresonans (Fs): 1300 Hz
• Effekttolerance: 10 W (IEC 268-5, højpas 3,5 kHz)
• Forreste diameter: Ø24,2 mm
• Samlet dybde: 19,0 mm
• Gevindskåret bageste centrumhul til montering
• Stor surround for jævn spredning
• Lange isolerede tilslutningsledninger

Montering og integration

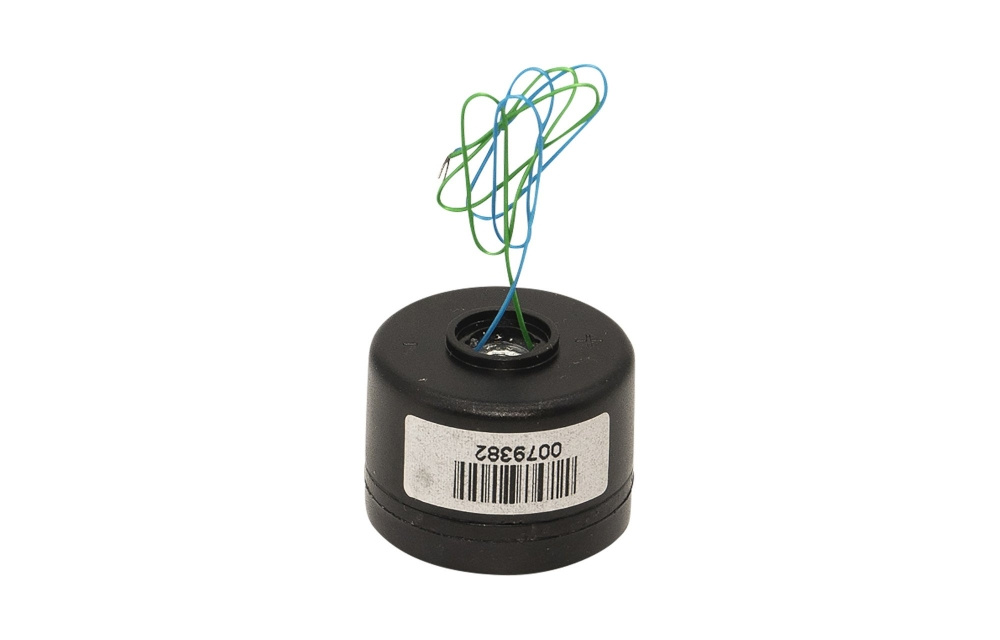

SB14ST-C000-4 har et gevindskåret centrumhul bagpå, som gør det nemt at fastgøre diskanten i højttalerkabinettet eller i en koaksial opbygning. Dens kompakte format og lange tilslutningsledninger giver stor fleksibilitet ved placering, også i trange rum. Den lave monteringsdybde letter integration bag fronten.

Lydkarakteristika og ydeevne
Diskanten leverer en jævn frekvensgang i det øvre register takket være den store surround, som giver en bred og jævn spredning. Med en følsomhed på 86 dB og en resonansfrekvens på 1300 Hz passer den godt sammen med mellembasser for en balanceret lyd. Effekttolerancen på 10 W er rigelig til mindre forstærkere og originalsystemer.

Specifikationer
Nominel impedans: 4 Ω
DC-modstand (Re): 4,0 Ω
Talspoleinduktans (Le): 0,04 mH
Effektivt membranområde (Sd): 2,2 cm²
Talspolediameter: 12,4 mm
Talspolehøjde: 1,2 mm
Luftgabshøjde: 1,5 mm
Lineær talspolebevægelse (p-p): 0,3 mm
Bevægelig masse inkl. luft (Mms): 0,11 g
Fri luftresonans (Fs): 1300 Hz
Følsomhed (2,83 V / 1 m): 86 dB
Kraftfaktor (Bl): 0,92 Tm
Effekttolerance: 10 W (IEC 268-5, højpas Butterworth 3,5 kHz, 12 dB/okt)
Magnetisk fluxdensitet: 0,97 T
Magnetvægt: 3,4 g
Nettovægt: 0,014 kg

Mål
Forreste diameter: Ø24,2 mm
Samlet dybde: 19,0 mm
Monteringsdybde bag front: 17,5 mm
Flangetykkelse: 1,0 mm
Tegningsmål (se skitse): Ø10,0 mm, Ø8,5 mm
