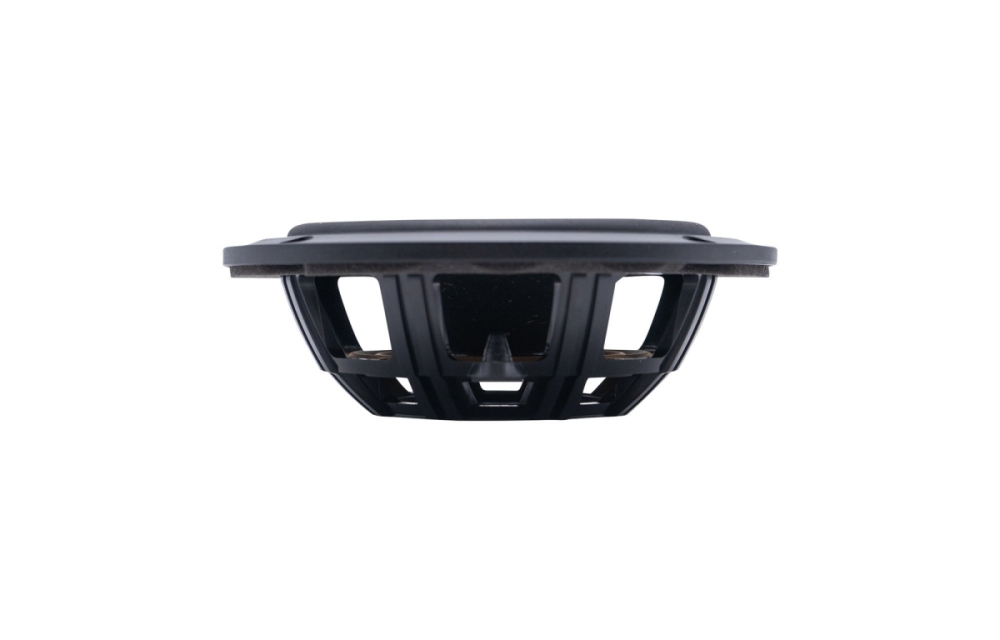

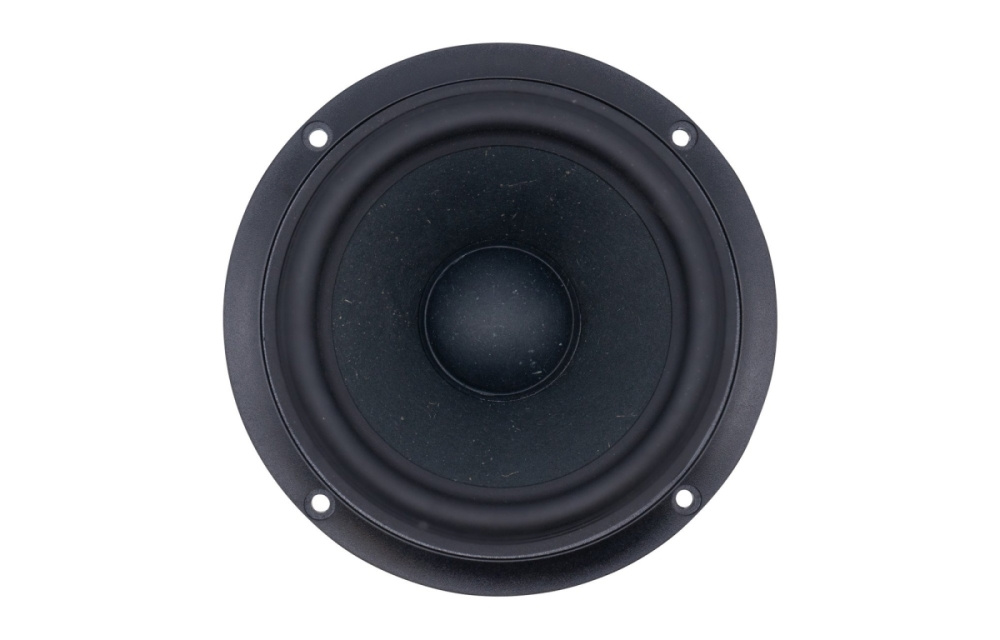

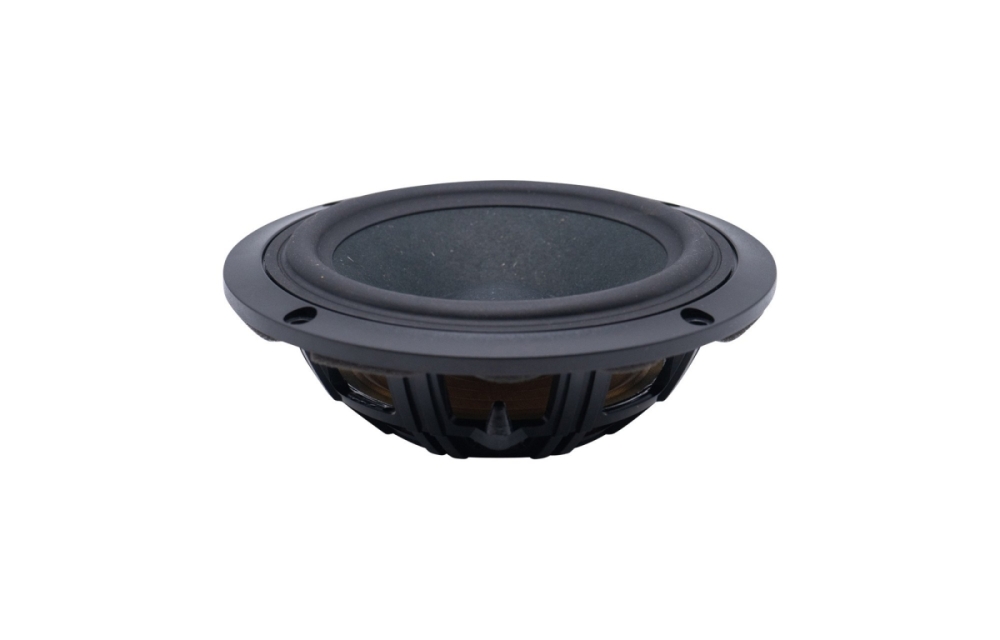

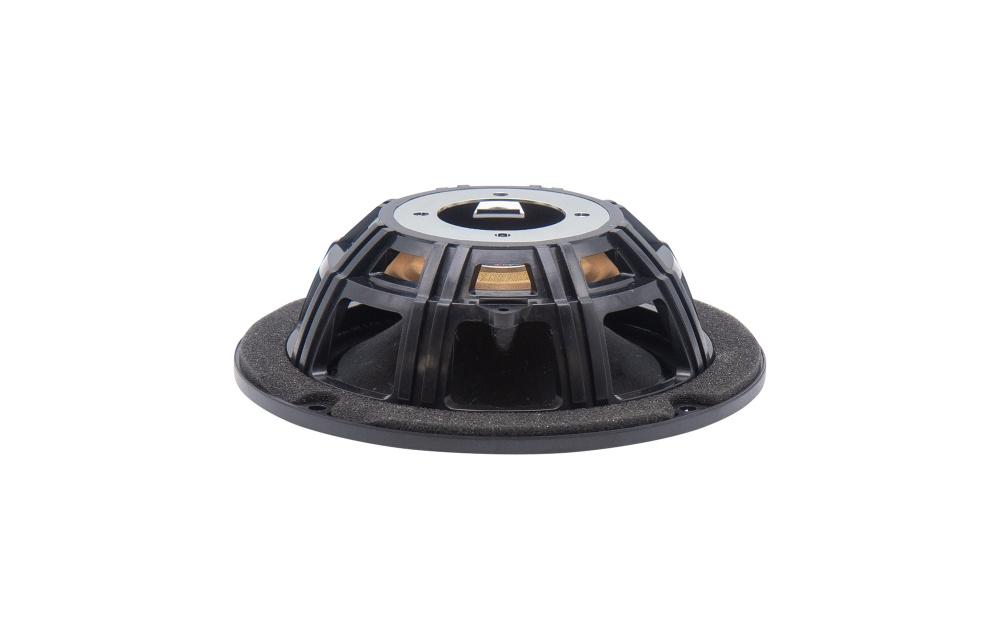

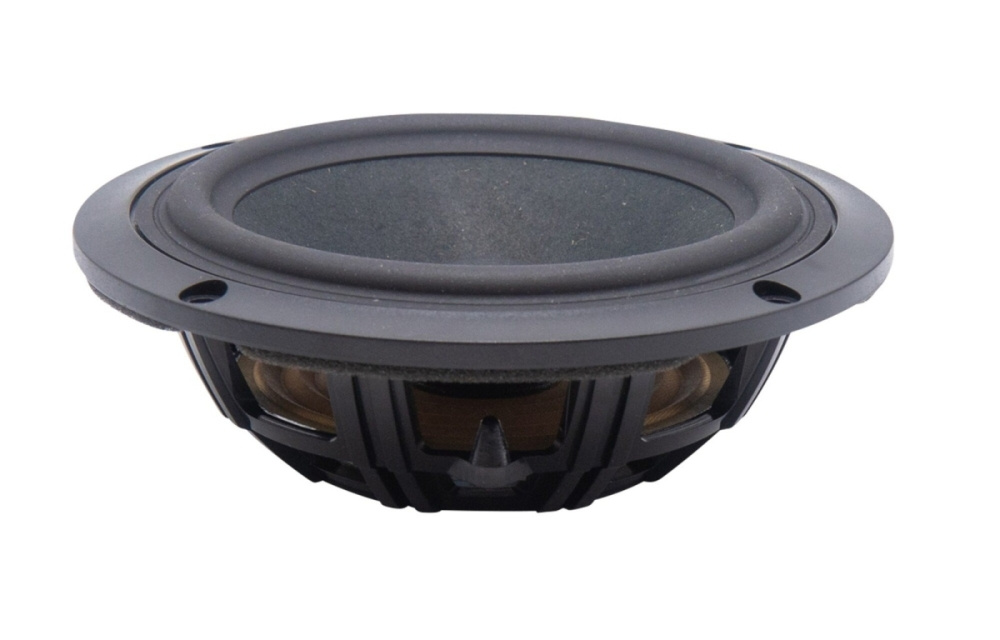

SB Acoustics SB13PFCR-00 er en 5-tommer passiv radiator, der passer til små til mellemstore højttalerkasser, hvor du ønsker at forlænge bassen uden portstøj. Membranen i naturfiber sammen med naturgummiophæng og symmetrisk fjeder giver stabil kontrol ved store udsving. Den justerbare bevægelige masse gør det nemt at finjustere kassenes tuning for det bedste lydresultat.

• 5 tommer passiv radiator til basforstærkning uden portstøj
• Membran i naturfiber med lav vægt og god stivhed
• Ophæng i naturgummi med symmetrisk, langslagig fjeder
• Justerbar bevægelig masse til præcis tuning
• Fri luftresonans (Fs): 23 Hz
• Maksimalt mekanisk slag: ±10 mm
• Effektiv membranflade (Sd): 87 cm²
• Monteringsdybde: 37,5 mm bag front
• Vægt: 136 gram

Design og konstruktion
SB13PFCR-00 har et ventileret og forstærket plastikchassis, der giver lav resonans og høj holdbarhed. Membranen er fremstillet in-house af naturfiber, hvilket giver naturlig dæmpning og stabilitet. Naturgummiet i ophænget bidrager til lav mekanisk dæmpning, og symmetrisk fjeder sikrer jævn og kontrolleret bevægelse selv ved store udsving. Den justerbare masse gør, at du kan optimere basresponsen til din specifikke kasse.

Praktisk brug og ydeevne
Med en resonansfrekvens på 23 Hz og maksimal slaglængde på ±10 mm forlænger SB13PFCR-00 effektivt bassen i kompakte kasser uden at introducere portstøj. Den relativt høje mekaniske Q-faktor og lave mekaniske tab giver en stram og kontrolleret basgengivelse. Monteringsdybden er tilpasset til at passe de fleste konstruktioner med en standard baffeludskæring på 122 mm.

Specifikationer
Effektiv membranflade (Sd): 87 cm²
Fri luftresonans (Fs): 23 Hz
Eftergivelighed (Cms): 1,33 mm/N
Bevægelig masse inkl. luft (Mms): 36 g
Maksimalt mekanisk slag (Xmech): ±10 mm
Mekanisk tab (Rms): 0,88 kg/s
Mekanisk Q-faktor (Qms): 5,9
Ækvivalent volumen (Vas): 14,2 liter
Nettovægt: 136 g

Mål
Ydre diameter: Ø150,5 mm
Bolt circle diameter (P.C.D.): Ø140,0 ±0,2 mm
Baffeludskæring: Ø122,0 mm
Skruerhul: 4 × Ø5,0 mm (forsænkning Ø8,3 mm)
Frontflænsetykkelse: 5,0 mm
Monteringsdybde bag front: 37,5 mm
Total dybde: 51,7 mm
