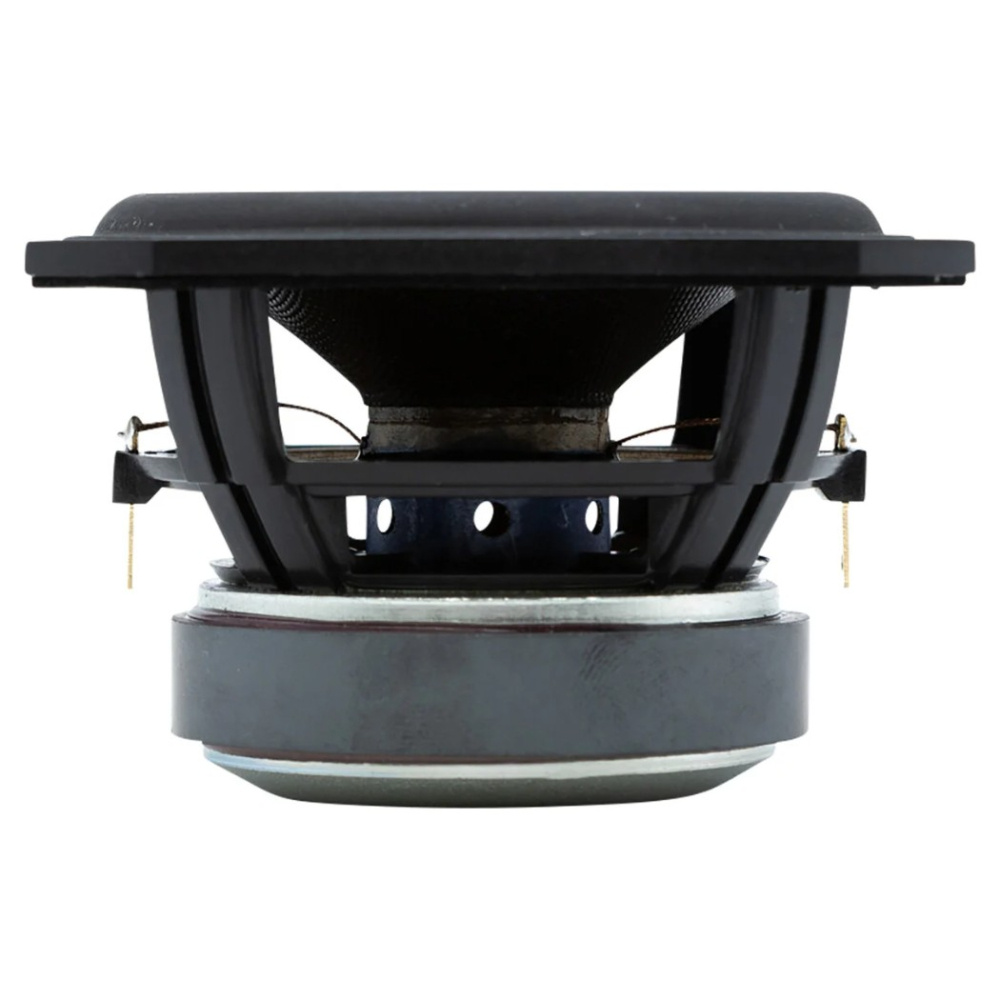

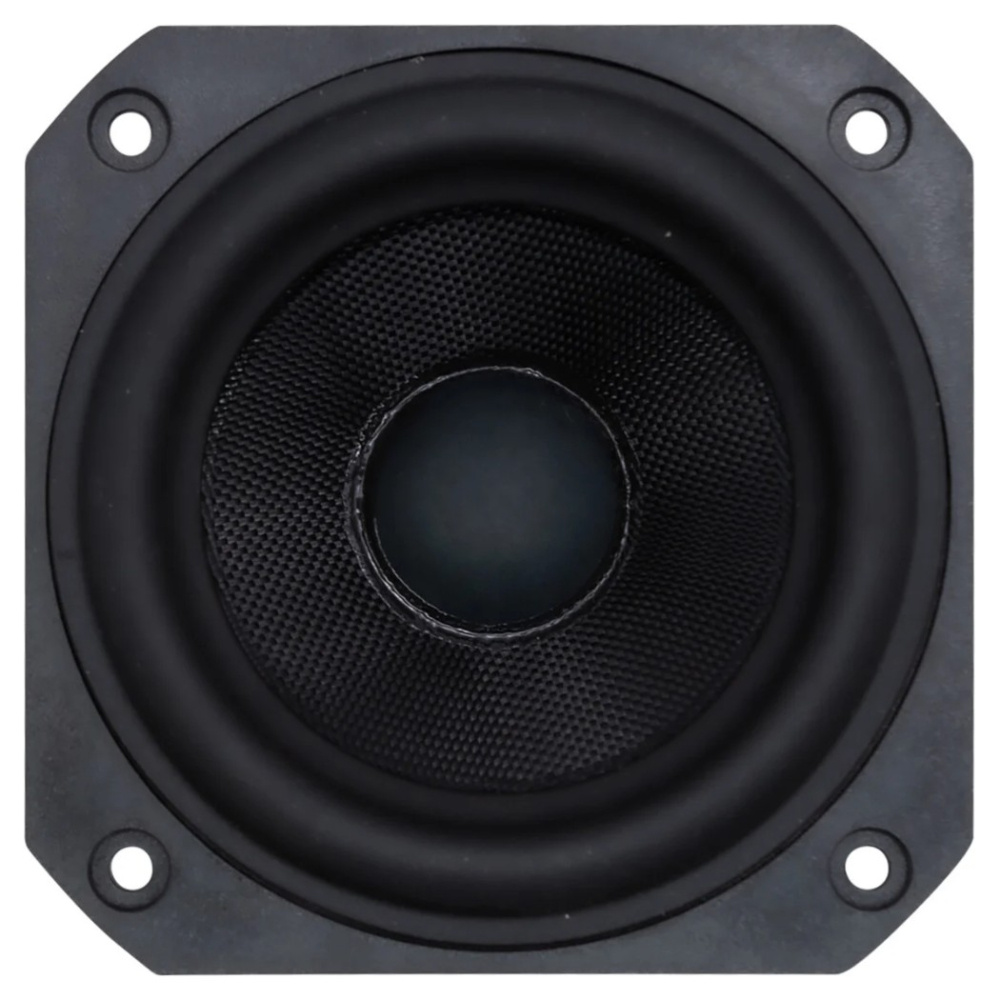

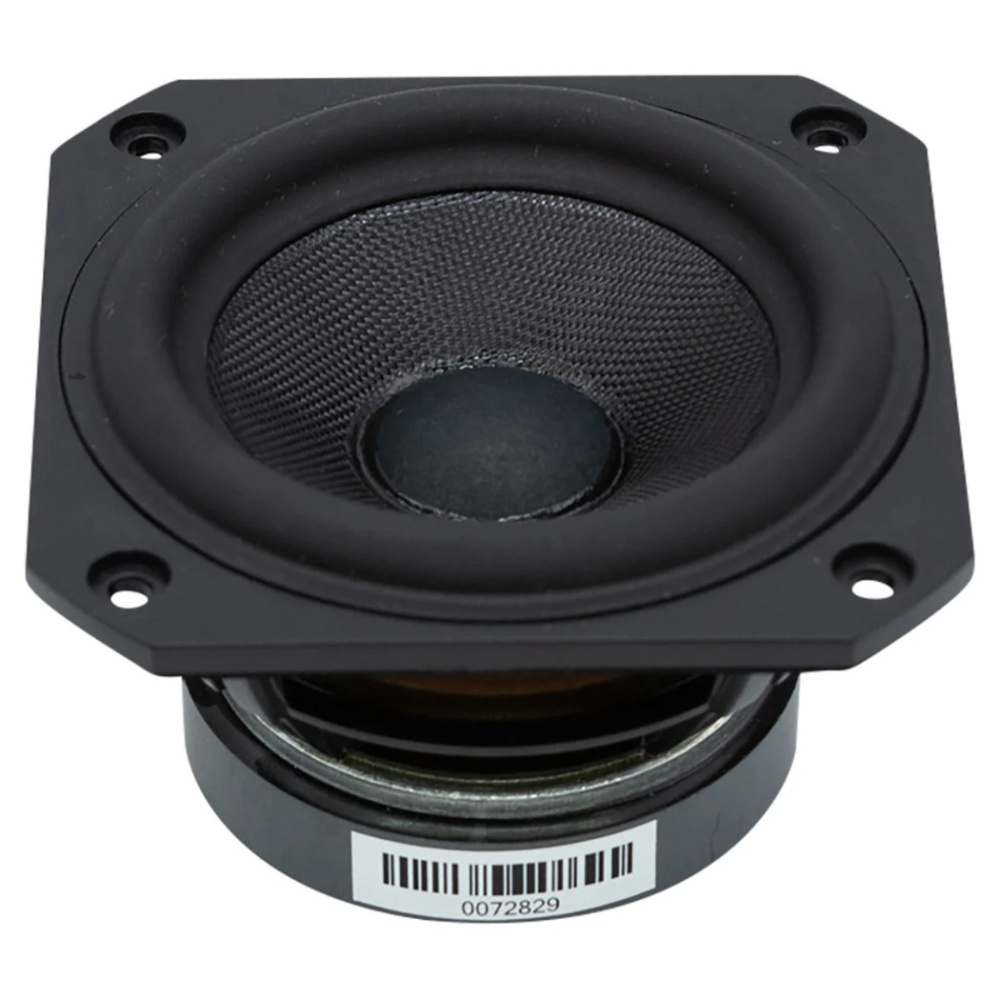

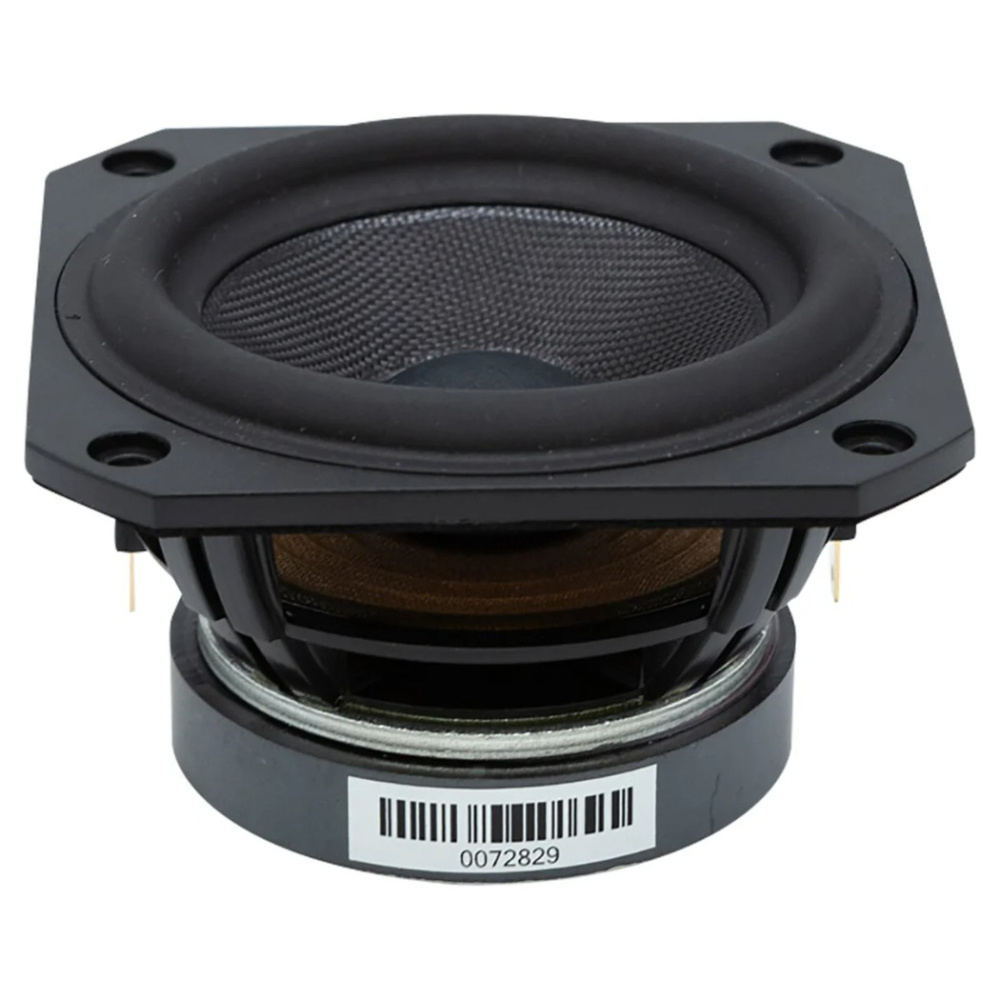

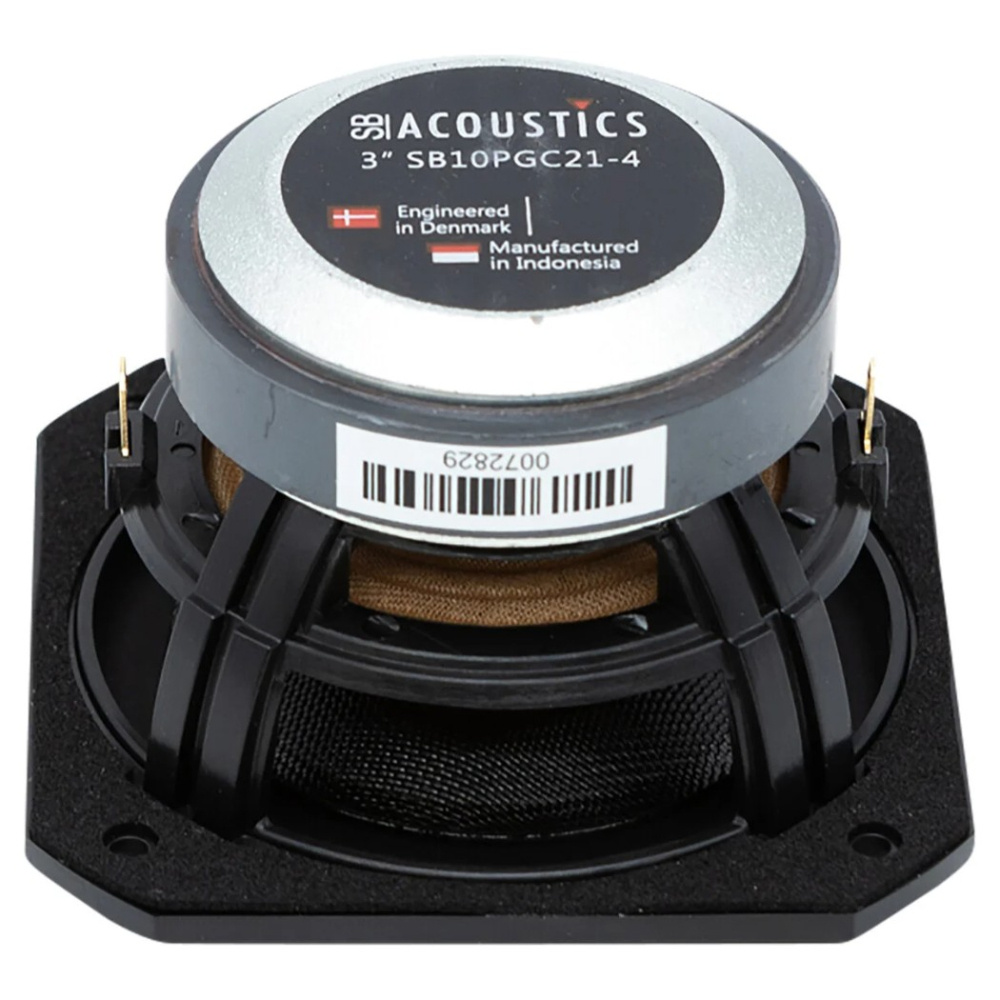

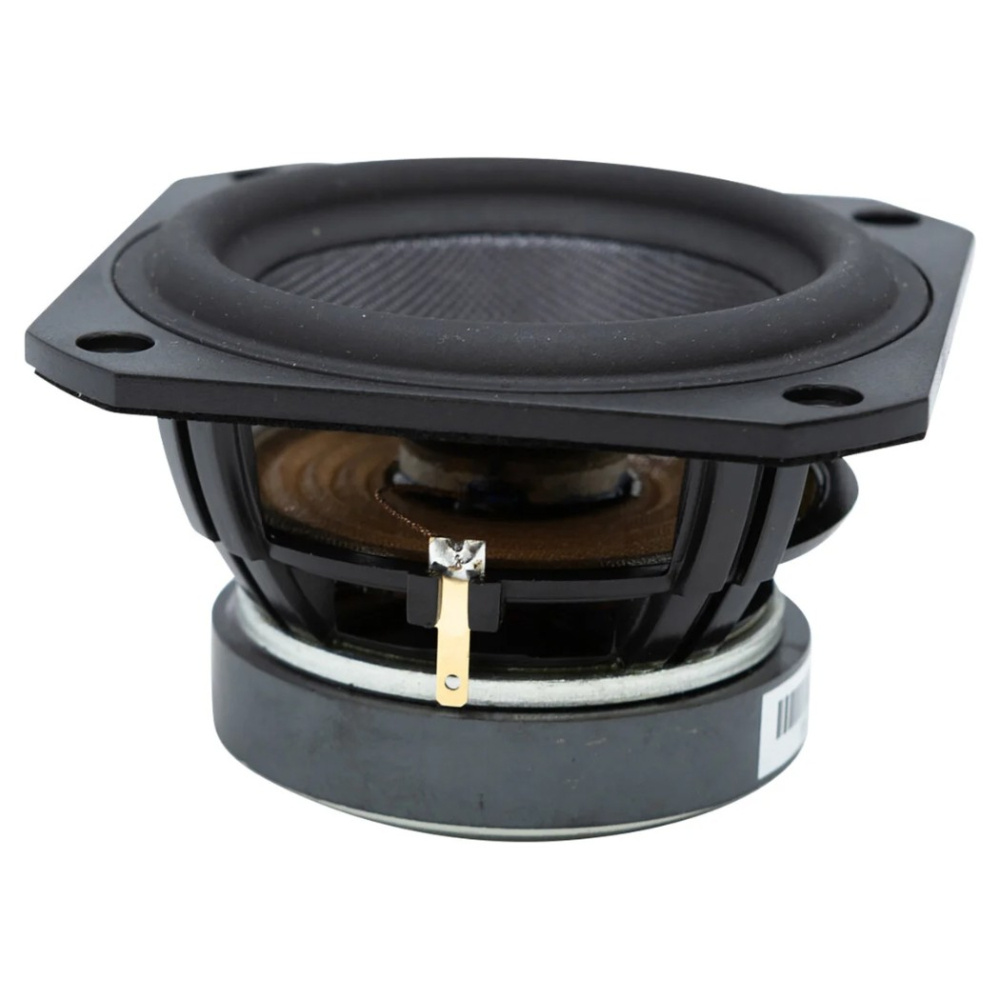

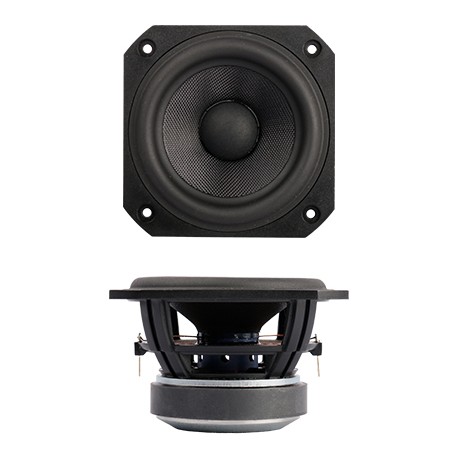

Kompakt bredbåndsenhed med glasfiberkonus

SB Acoustics SB10PGC21-4 er en kompakt 3-tommer bredbåndsenhed til små højttalere, satellitter og andre konstruktioner, hvor en enkelt enhed skal dække en stor del af frekvensområdet. Den optimerede glasfiberkonus kombineres med lav bevægelig masse, CCAW-talspole og en lavdæmpet kantophængning for jævn respons og god dynamik. Med 4 ohm impedans og et anbefalet arbejdsområde på 90 Hz til 20 kHz egner enheden sig også godt til kompakte FAST- og fuldregisterkonstruktioner.

• 3-tommer bredbåndsenhed med 4 ohm impedans
• Anbefalet frekvensområde: 90 Hz til 20 kHz
• Følsomhed: 84 dB ved 2.83 V/1 m
• Optimeret glasfiberkonus for jævn frekvensrespons
• Let CCAW-talspole for lav bevægelig masse
• Ventileret talspolekonstruktion for bedre køling
• 20 W effekttålighed i henhold til IEC 268-5
• Kompakt firkantet chassis til fleksibel montering

Let og smidig

Konmembranen er fremstillet i glasfiber og designet til at give en jævn respons over et usædvanligt bredt område for en så kompakt enhed. Den bevægelige masse er 2.8 g, og talspolen bruger let CCAW-tråd sammen med en ikke-ledende spolekrop. Den lavdæmpede kantophængning bidrager til, at membranen kan bevæge sig frit og følge små signalvariationer uden unødvendig mekanisk dæmpning.

Bygget til små systemer

Den ventilerede talspolekonstruktion hjælper med at lede varmen væk og reducere termisk kompression, når enheden belastes. Med en resonansfrekvens på 89 Hz, Vas på 1.2 liter og et kompakt firkantet chassis egner SB10PGC21-4 sig godt til mindre højttalerløsninger, hvor installationspladsen er begrænset. Den angivne effekttålighed på 20 W gælder i henhold til IEC 268-5 med et Butterworth-højpasfilter ved 200 Hz og 12 dB/oktav.

Parametre

DC-modstand, Re: 3.4 ohm
Talspoleinduktans, Le: 0.15 mH
Effektivt membranareal, Sd: 27 cm²
Fri resonansfrekvens, Fs: 89 Hz
Mekanisk Q-faktor, Qms: 11.2
Elektrisk Q-faktor, Qes: 1.01
Samlet Q-faktor, Qts: 0.92
Bevægelig masse inkl. luft, Mms: 2.8 g
Kraftfaktor, Bl: 2.3 Tm
Ækvivalent volumen, Vas: 1.2 liter
Compliance, Cms: 1.14 mm/N
Mekanisk tab, Rms: 0.14 kg/s

Specifikationer

Nominel impedans: 4 ohm
Følsomhed: 84 dB, 2.83 V/1 m
Anbefalet frekvensområde: 90 Hz til 20 kHz
Effekttålighed: 20 W i henhold til IEC 268-5
Talspolediameter: 20.4 mm
Lineært slag: 4.5 mm p-p
Magnetisk fluxdensitet: 0.8 T
Magnetvægt: 0.09 kg
Nettovægt: 0.24 kg
