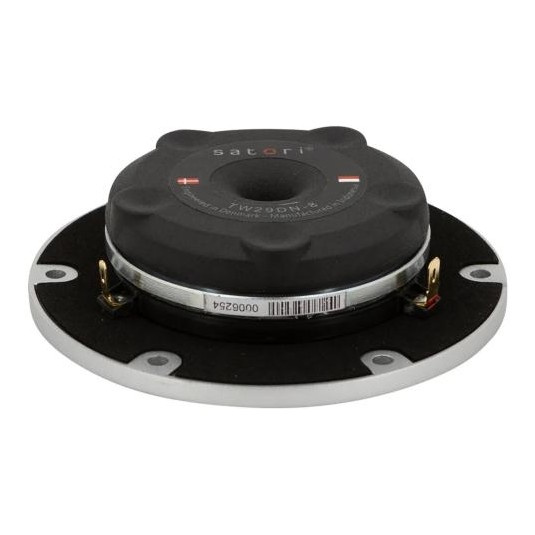

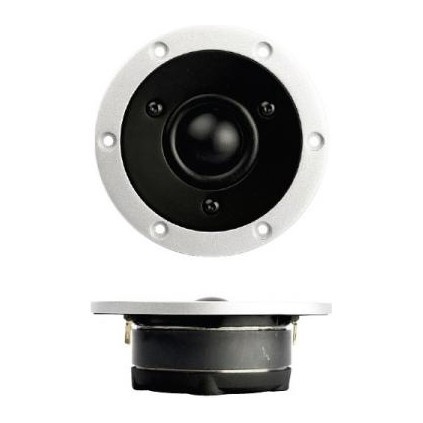

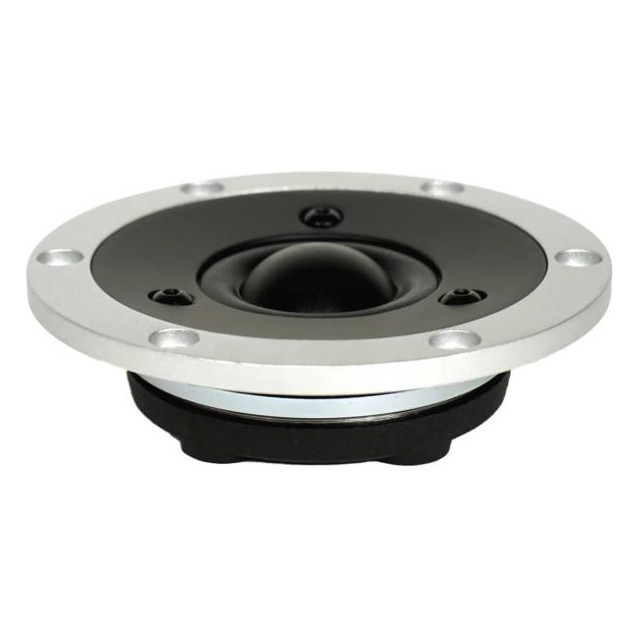

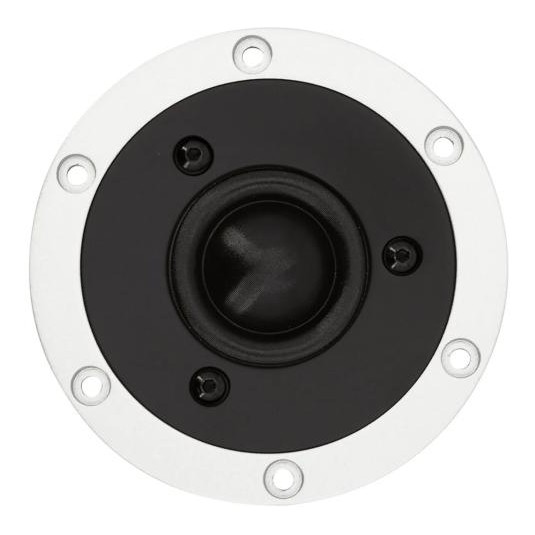

SB Acoustics Satori TW29D er en eksklusiv 1-tommers tekstildiskant til hifi-konstruktioner, hvor lav forvrængning, høj følsomhed og et bredt anvendeligt arbejdsområde er vigtigt. Den store dome kombineres med dobbelte kompressionskamre, dobbelte kobberkapper og et dæmpet bagkammer i støbt aluminium, mens den mekanisk afkoblede frontplade hjælper med at isolere diskanten fra vibrationer i baffelen.

• 1-tommers tekstildome med 4 ohm nominelt impedans
• 93 dB følsomhed ved 2.83 V/1 m
• Lav resonansfrekvens på 600 Hz
• 80 W belastningsevne i henhold til IEC 268-5
• Dobbelte kobberkapper for meget lav svingspoleinduktans
• Dobbelte balancerede kompressionskamre
• Todelt aluminiumfront med mekanisk afkobling

Avanceret diskantkonstruktion
TW29D anvender et mætningskontrolleret motorsystem med T-formet polstykke for at reducere forvrængning, samtidig med at den flowoptimerede ventilation forbinder svingspolens bagside med det dæmpede aluminiumkammer. Dobbelte kobberkapper holder induktansen nede på kun 0.02 mH og bidrager til lille fasevridning. Den lette CCAW-svingspole og sølvlederne fuldender konstruktionen, mens den lave resonansfrekvens giver gode muligheder for en relativt lav deling. Den angivne belastningsevne på 80 W gælder i henhold til IEC 268-5 med højpasfilter ved 2600 Hz og 12 dB/oktav.

Parametre
DC-modstand, Re: 3.0 ohm
Svingspoleinduktans, Le: 0.02 mH
Effektivt membranareal, Sd: 9.6 cm²
Bevægelig masse inklusive luft, Mms: 0.45 g
Fri resonansfrekvens, Fs: 600 Hz
Mekanisk Q-faktor, Qms: 2.20
Elektrisk Q-faktor, Qes: 1.27
Samlet Q-faktor, Qts: 0.81
Kraftfaktor, Bl: 2.0 Tm

Specifikationer
Type: 1-tommers tekstildiskant
Nominel impedans: 4 ohm
Følsomhed: 93 dB, 2.83 V/1 m
Belastningsevne: 80 W i henhold til IEC 268-5
Anbefalet højpasdeling: 2600 Hz, 12 dB/oktav
Svingspolediameter: 29 mm
Lineær slaglængde: 0.5 mm p-p
Indbygningsdiameter: 70 mm
Indbygningsdybde bag front: Ca 39.7 mm
Nettovægt: 0.55 kg
