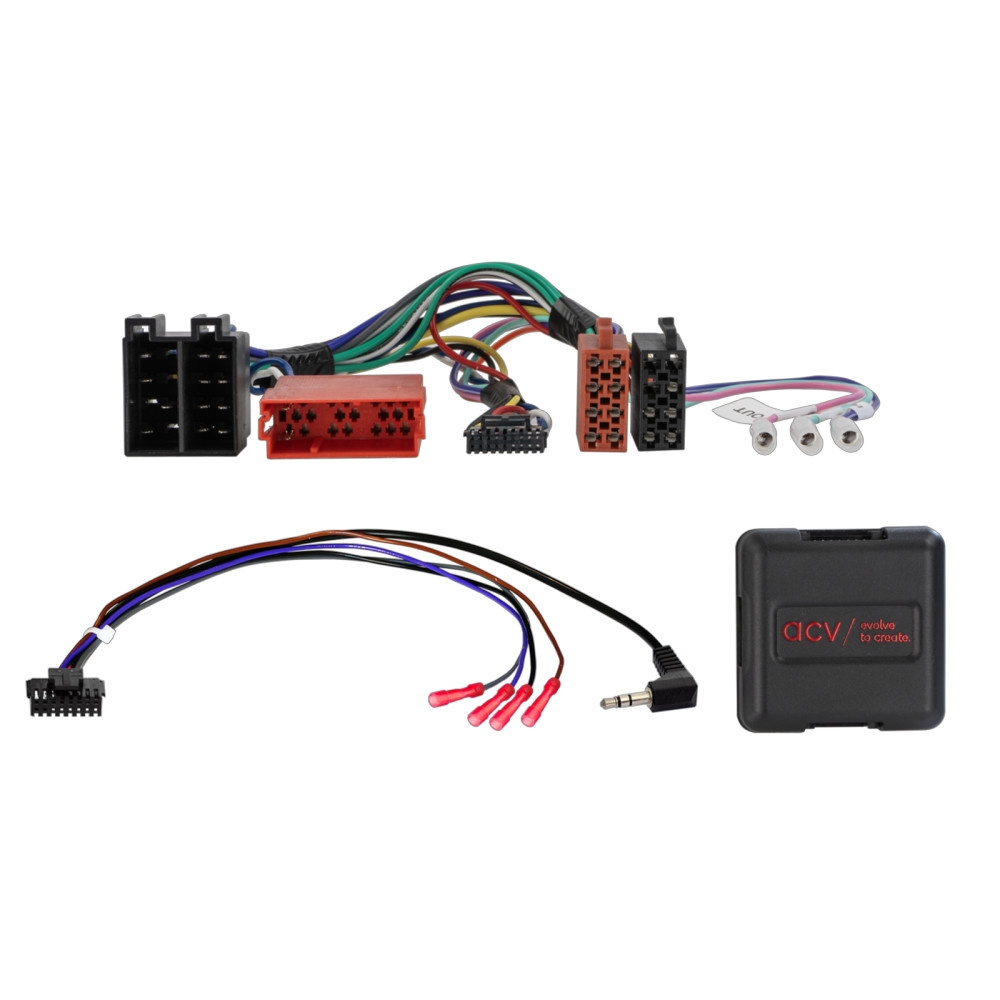

ACV 42xpo010 er et ratstyringskabel til Porsche med ISO- og Mini ISO-tilslutning. Det bruges, når originalradioen udskiftes med en eftermonteret radio, og gør det muligt at bevare bilens funktioner for ratstyring, afhængigt af bilens udstyr og den eftermonterede radios funktioner og software.

• Tilslutning til bilens CAN-bus: ISO / Mini ISO

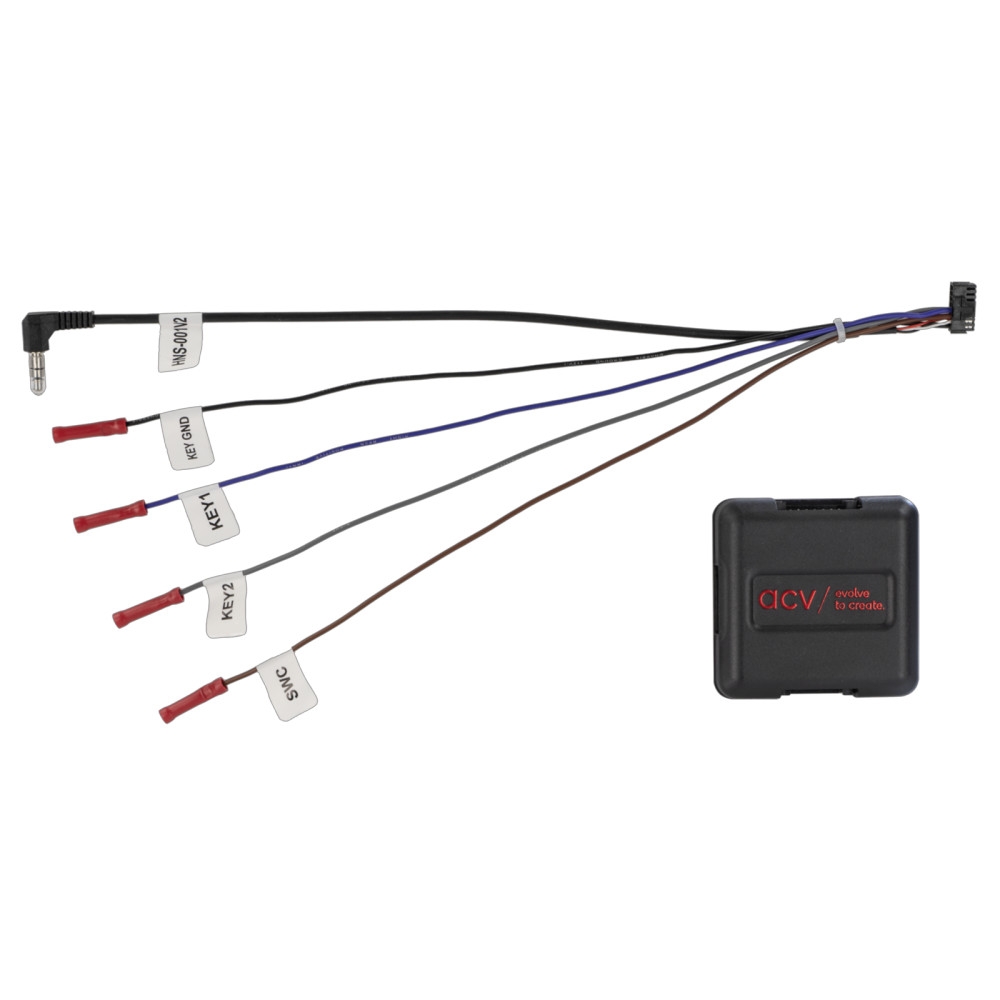

• Tilslutning til ratstyring: originalkontakt til 3,5 mm stik eller løs kabel
• Beregnede til biler med originalradio CDR24 eller originalnavigation PCM2.1
• Giver signal for tænding, belysning, bakgear, hastighed og parkeringsbremse
• Indstilling af DIP-switch foretages i henhold til anvisningerne for den eftermonterede radio

Kontroller, at stikkene på kablet stemmer overens med stikkene i bilen, både i udseende og funktion. Kontroller også, at en af de angivne originalradioapparater har været monteret i bilen. Før endelig montering bør bilens funktioner, indstillinger og ratstyring kontrolleres. Enkelte ratfunktioner kan mangle eller få andre funktioner afhængigt af bilens udstyr og den eftermonterede radios funktioner og software. Importerede biler eller biler med anden software kan have funktioner, som ikke er kompatible.

Følg anvisningerne for den eftermonterede radio ved tilslutning og konfiguration. Kontroller først bilens og originalradioens funktioner. Afbryd derefter strømmen til originalradioen og kontroller, at alle tilslutninger er korrekte, mens de er uden strøm. Kontroller også interfaceindstillinger og hardwarekonfiguration samt tilslutningskablet til radioen, inden de tilsluttes. Tilslut radioen og øvrige kabler i henhold til producentens anvisninger. Tilslut installationen til bilen med hovedtilslutningen til sidst. Konfigurer interfacet og den eftermonterede radio i henhold til respektive anvisninger og kontroller derefter ratstyringen og bilens funktioner.

Ændringer af konfigurationen på interfacet eller tilslutningskablet skal foretages, når strømmen er afbrudt. Ved ændringer skal tilslutningerne foretages i angivet rækkefølge og følges af ny kontrol af funktionerne. Hvis interfacet eller bilen ikke fungerer som tilsigtet, skal originalradioen genmonteres og kontrolleres. Lad bilens CAN-bus lukke ned og kontroller interfacehardwarekonfigurationen, inden installationen tilsluttes igen.

Yderligere tilslutninger, alternative koblinger, ændringer af kablet og forlængelser af løse kabler er beregnet som information til uddannet fagpersonale. Sådanne arbejder skal udføres og kontrolleres af fagpersonale. Kontroller først, om ændringerne påvirker producentens godkendelser eller garantibetingelser. Mål og sammenlign tilslutningerne med bilens ledningsdiagram, inden de tilsluttes. Ændringer foretages på eget ansvar og uden garanti for funktion eller for, at skader på bilen, den eftermonterede radio eller interfacet ikke opstår. Ændringer af det færdigmonterede kabel kan påvirke produktets garanti.

Passer til
Porsche Boxster (987), 10/2004–01/2009
Porsche Cayman (987C), 11/2005–01/2009
Porsche 911 (997), 07/2004–08/2009

Specifikationer
Tændingssignal: rød kabel, +12 V, klemme 15
Belysningssignal: orange kabel, +12 V, klemme 58
Baksignal: lilla/hvid kabel, +12 V
Hastighedssignal: lyserødt kabel
Signal for parkeringsbremse: grøn kabel, jord
Maksimal belastning for udgangene: 250 mA
Ved strømbehov over 250 mA: relæ med mindst 75 ohms spolemodstand
Ved brug af to relæer: mindst 150 ohms spolemodstand
