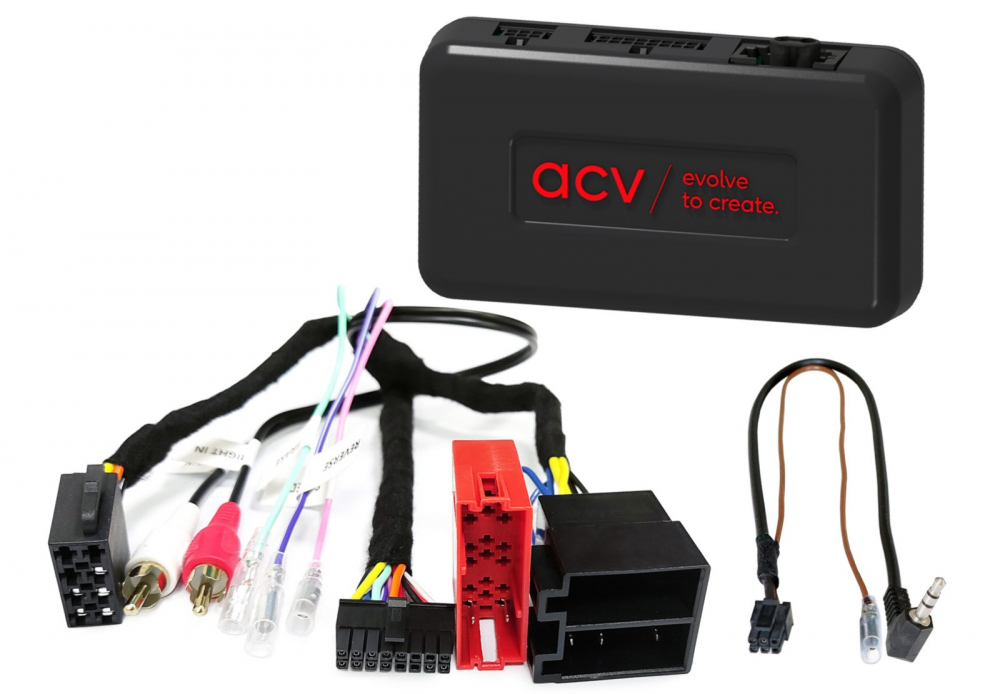

ACV 42xpo005 er en SWC-adapter, der muliggør at bevare de oprindelige funktioner til ratkontrol, når du udskifter fabriksmonteret radio med en eftermarkedsenhed i Porsche Boxster, Cayman og 911.
- Kompatibel med Porsche Boxster (987) fra 10/2004 til 01/2009
- Kompatibel med Porsche Cayman (987C) fra 11/2005 til 01/2009
- Kompatibel med Porsche 911 (997) fra 07/2004 til 08/2009
- Understøtter OEM MOST forstærkningssystem, men faderfunktion understøttes ikke
- Inkluderer alle nødvendige kabler til installation og tilslutning
Adapteren er designet til at fungere med specifikke OEM-enheder og kan kræve, at du kontrollerer bilens funktioner og indstillinger før installation. Det er vigtigt at sammenligne de medfølgende stik med dem, der findes i dit køretøj for at sikre korrekt pasform. Hvis du har spørgsmål eller har brug for hjælp, kontakt vores support.
Bemærk, at CAN Bus-stikket er ISO / Mini ISO, og Porsche-stikket er OEM SWC > 3,5 mm Jack / løse kabler. Adapteren er beregnet til køretøjer med CDR24 OEM HU og PCM2.1 OEM Sat Nav.
Følgende signaler leveres:
Rød: +12V tænding klemme 15
Orange: +12V belysning klemme 58
Lilla/hvid: +12V baklys signal
Lyserød: hastighedspulsignal
Grøn: GND parkeringsbromssignal
Maks belastningskapacitet for udgange: 250 mA.
Generelle installationsanvisninger inkluderer verifikation af alle funktioner og indstillinger for OEM HU samt kontrol af alle forbindelser før installation. Det anbefales, at alle forbindelser og ændringer udføres af en uddannet specialistinstallatør for at sikre korrekt funktion og undgå skader på køretøjet.
Ændringer af konfigurationen af grænsefladen og HU-tilslutningskablet skal foretages med forsigtighed og i henhold til producentens anvisninger.
For at sikre korrekt installation og funktion er det vigtigt at følge alle trin nøje og udføre funktionstest af ratkontrollen efter installation.
For mere information, se manualen eller kontakt vores support.
Passer til
Porsche Boxster (987) 10/2004 - 01/2009
Porsche Cayman (987C) 11/2005 - 01/2009
Porsche 911 (997) 07/2004 - 08/2009
Specifikationer
Rød: +12V tænding klemme 15
Orange: +12V belysning klemme 58
Lilla/hvid: +12V baklys signal
Lyserød: hastighedspulsignal
Grøn: GND parkeringsbromssignal
Maks belastningskapacitet: 250 mA
