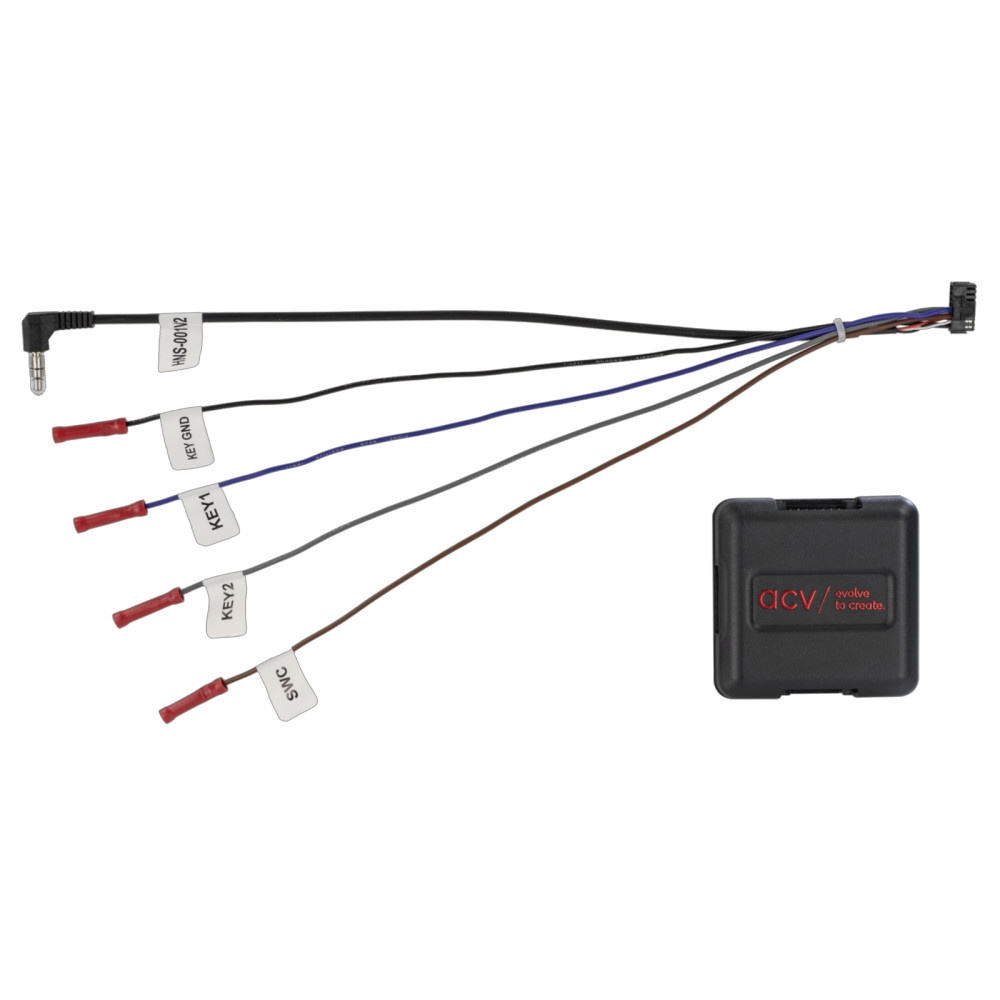

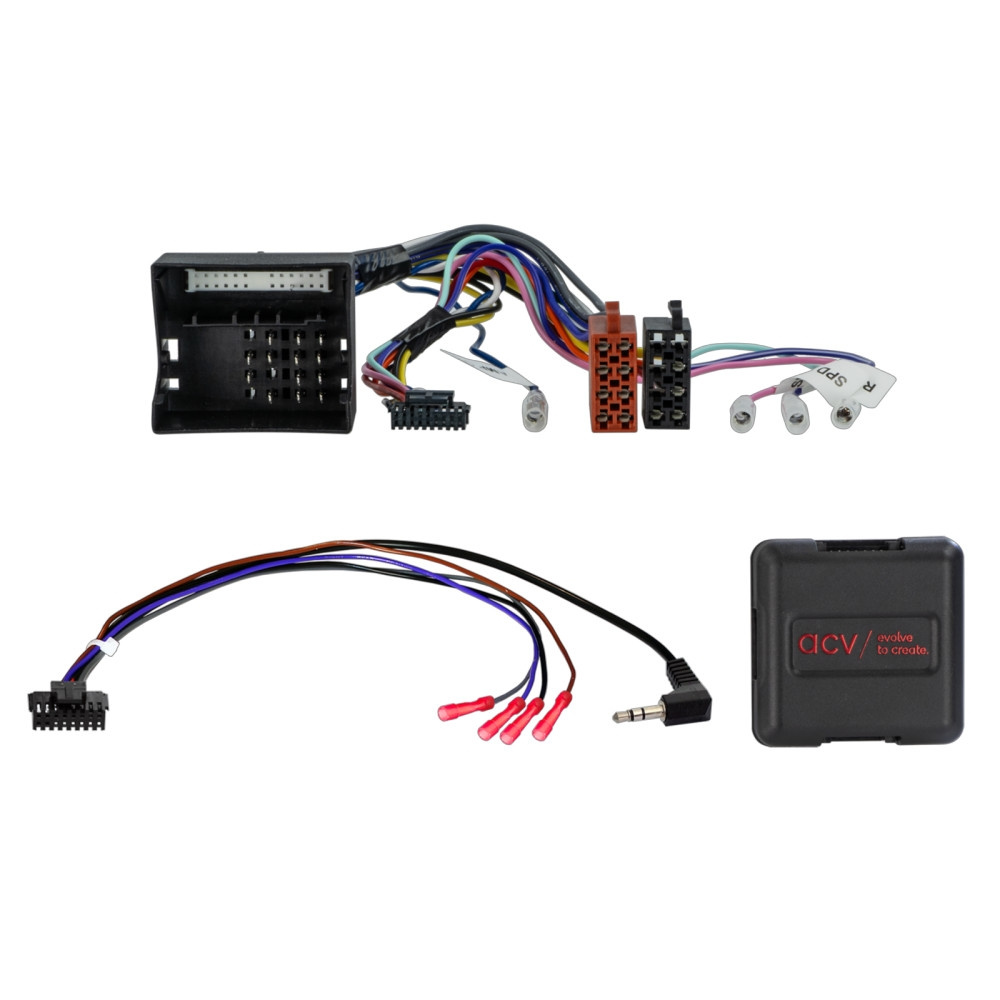

ACV 42xpo011 er et ratstyringskabel til Porsche med 40-polet Quadlock-stik. Det bruges til at bevare bilens oprindelige ratstyringsfunktioner, når originalstereoen udskiftes med en eftermonteret hovedenhed.

• Til køretøjer med PCM 3.0, originalmonteret navigation med touchskærm og ratstyring.
• Tilslutning til bilens ratstyring: 3,5 mm stik eller løse kabler.
• Sender signaler for tænding, belysning, bakning, hastighed og parkeringsbremse.
• Indstillinger for ratstyring foretages i henhold til instruktionerne for den eftermonterede hovedenhed.
• Funktioner kan variere afhængigt af bilens udstyr samt hovedenhedens funktioner og software.

Kontroller, at stikkene på kablet stemmer overens med stikkene i bilen, både i udseende og funktion. Kontroller også, at en af de angivne originale hovedenheder har været monteret i bilen. Test bilens funktioner, indstillinger og ratstyring inden installationen afsluttes.

Nogle funktioner kan mangle eller få andre funktioner efter udskiftning af hovedenhed. Biler, der er importeret eller har anden software, kan være inkompatible med visse funktioner.

Passer til
Porsche Boxster (987), 02/2009–01/2012
Porsche Cayman (987C), 02/2009–11/2012
Porsche 911 (997), 08/2008–05/2013

Specifikationer
Bilkontakt: 40-polet Quadlock
Ratstyringstilslutning: 3,5 mm stik eller løse kabler
Rød kabel: +12 V tænding, klemme 15
Orange kabel: +12 V belysning, klemme 58
Lilla/hvid kabel: +12 V baksignal
Lyserød kabel: hastighedssignal
Grøn kabel: jord, signal for parkeringsbremse
Belastning for udgange: maks. 250 mA
Ved strømbehov over 250 mA kræves relæ. Mindste spolemodstand: 75 ohm for et relæ eller 150 ohm for to relæer.

Kontroller og noter funktionerne for den originale hovedenhed og bilens indstillinger, før den frakobles. Alle kontroller af tilslutninger og indstillinger skal foretages, når systemet er spændingsløst. Tilslut kablet til den eftermonterede hovedenhed i henhold til dens instruktioner, og tilslut øvrige kabler i henhold til respektive anvisninger. Tilslut hovedstrømmen til bilen til sidst. Indstil grænsefladen og hovedenheden i henhold til producentens instruktioner, og test derefter ratstyringen og bilens funktioner.

Ændringer af indstillinger eller kabeltilslutninger skal foretages, når systemet er spændingsløst. Hvis grænsefladen eller bilen ikke fungerer som forventet, monter den originale hovedenhed igen, og kontroller, at bilens CAN-bus er slukket, før grænsefladen tilsluttes igen. Tilslutninger af løse kabler, alternative tilslutninger og ændringer af kablet må kun udføres af en uddannet installatør. Ændringer kan påvirke køretøjsproducentens godkendelser eller garanti og kan ophæve produktgarantien. Kontroller tilslutningerne mod bilens ledningsdiagram før tilslutning.
