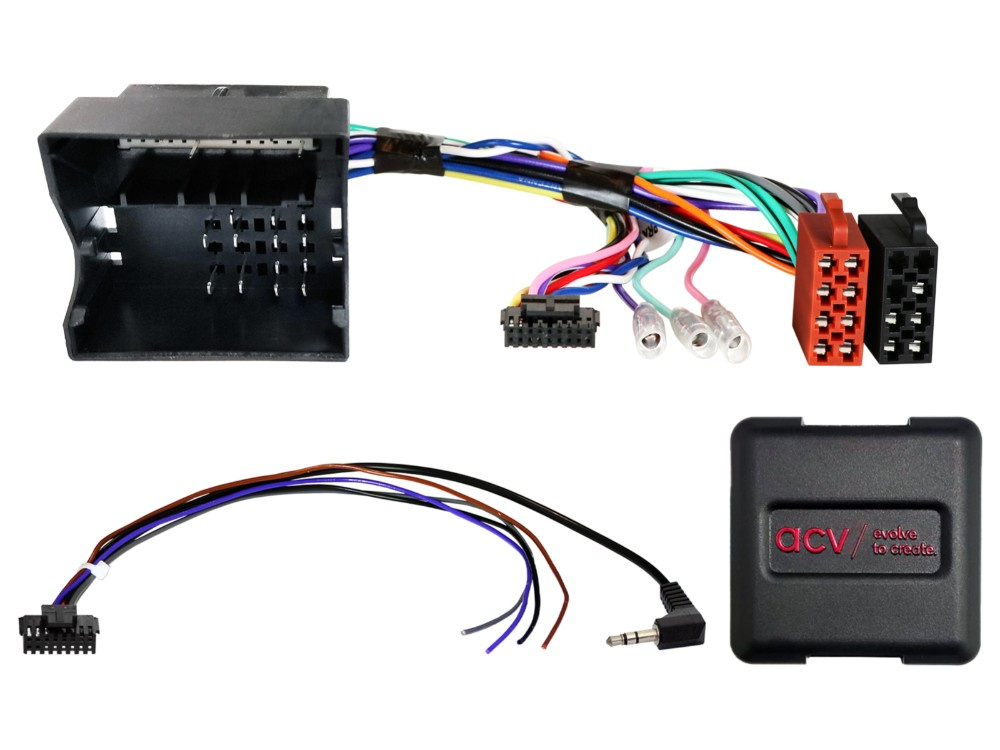

ACV 42xmc015 er en Stalk Adapter til Mercedes Sprinter, designet til at bevare de originale funktioner for ratkontrol, når du udskifter fabriksmonteret radio med en eftermarkedsenhed.
- Kompatibel med Mercedes Sprinter (W907/W910) fra 06/2018 til 2024.
- Muliggør brug af ratkontroller til at styre den nye lyd-enhed.
- Inkluderer en 40-pins Quadlock-kontakt for nem installation.
- Understøtter forskellige funktioner afhængigt af bilens udstyr og eftermarkedsenhedens software.
- Inkluderer signaler for f.eks. tænding, belysning og baklys.
Produktet kræver, at du kontrollerer, at de medfølgende kontakter passer både optisk og teknisk til din bil. Det er vigtigt at bekræfte, at en af de opførte OEM-radiosystemer var installeret fra starten. Kontroller også bilens funktionalitet og indstillinger, inden den endelige installation. Hvis du har spørgsmål, kan du kontakte vores support.
Bemærk, at CAN Bus-kontakten er en 40-pins Quadlock, og at den originale SWC-kontakt er en 3,5 mm jack eller løse ledninger. For køretøjer med åben instrumentbræt og 1-DIN installation, bemærk at hastighedspuls-signalet ikke understøttes. For køretøjer med E-call, kontroller tildelingen af MQS-stribe mikrofonkablet inden installation. Tilpas MQS-stribe mikrofonens jumper-tildeling om nødvendigt og kontroller E-call-funktionen inden den endelige installation. For køretøjer med kamera-retrofit, kontroller +12V baklys signalets funktion før installation. Alternativt kan baklyssignalet findes på førersiden af kabelbunken bag sikringsboksen, kabelens farve er hvid/blå.
Generelle installationsanvisninger inkluderer at verificere alle funktioner og indstillinger for den originale radio, frakoble den fra strømmen, kontrollere alle forbindelser og følge installationsanvisningerne nøje. Ved eventuelle problemer med grænsefladen eller bilen, nulstil den originale radio og kontroller hardwarekonfigurationen.
Bemærk, at alle ændringer af kabelkonfigurationen eller brug af alternative forbindelser skal udføres af uddannede specialister. Det er vigtigt at kontrollere, at alle ændringer ikke påvirker garantibetingelserne.
Følgende signaler leveres:
Rød: +12V tænding klemme 15
Orange: +12V belysning klemme 58
Lilla/hvid: +12V baklys
Grøn: GND parkeringsbromssignal
Maksimal belastningskapacitet: 250 mA.
For flere SWC-funktioner, kod bilen til Audio 15 OEM HU hvis muligt.
Passer til
Mercedes Sprinter (W907/W910) 06/2018 - 2024
Specifikationer
40-pins Quadlock-kontakt
Maksimal strømforbrug: 250 mA
Krav til relæspole: 75 Ohm min, 150 Ohm min
