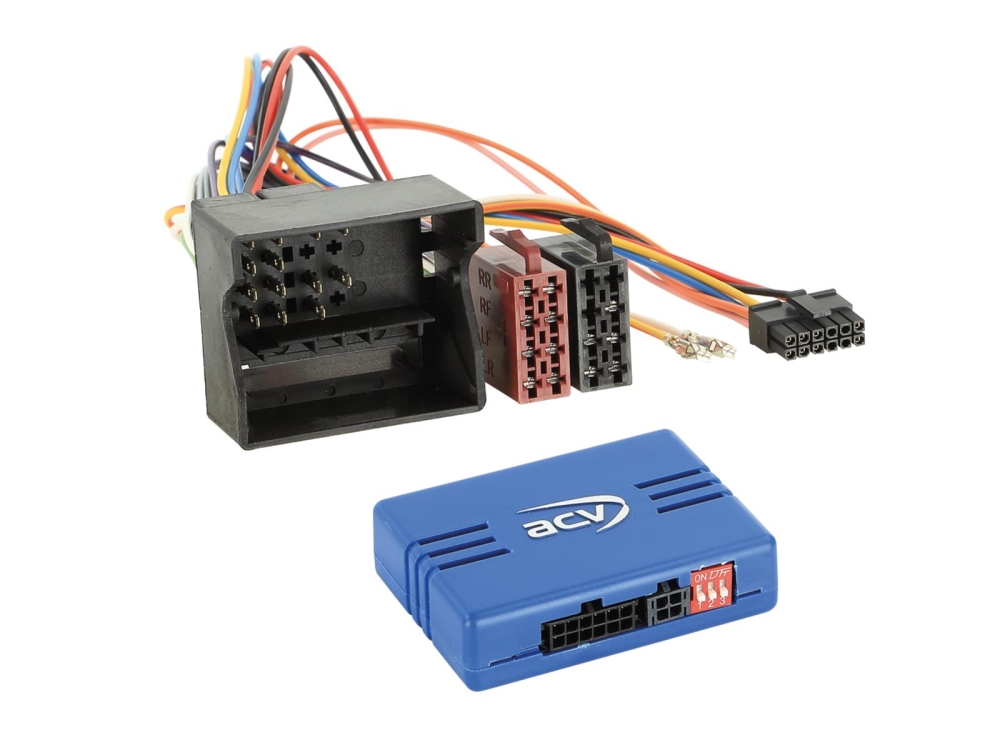

ACV 42a-1323-001 er en stalkadapter, der muliggør at bevare de originale funktioner for ratkontrollen, når bilens fabriksmonterede radio udskiftes med en eftermarkedsenhed.

• Kompatibel med flere Porsche-modeller, herunder 911, Boxster, Cayenne, Cayman og Panamera.
• Giver mulighed for at styre eftermarkedsenheden via bilens ratkontroller.
• Inkluderer en CAN Bus-forbindelse for nem installation.
• Flere signaler leveres, herunder tændingssignal og baksignal.
• Installation kræver kontrol af bilens indstillinger og funktioner før slutmontering.

Det er vigtigt at sammenligne de medfølgende stik med dem, der findes i bilen, for at sikre, at de passer både visuelt og teknisk. Kontroller også, om nogen af de listede OEM-radioenheder var installeret fra starten. Før installationen skal bilens funktionalitet, indstillinger og SWC-funktionalitet kontrolleres. For support, kontakt venligst vores supportteam.

Bemærk, at CAN Bus-stikket er en 40-pins Quadlock Porsche. Kontroller dip-switchene for eftermarkedsenheden. For køretøjer med PCM 3.0 / PCM 3.1 / CRD30 OEM HU, kontroller +12V antennremote før installation ved at måle med OEM HU.

Følgende signaler leveres: lyserød: +12V tændingsklemme 15 1,5A maks, orange: +12V belysningsklemme 58 0,1A maks, hvid: +12V baksignal 1,5A maks, gul/grøn og gul/rød: hastighedspulsignal.

For køretøjer med MOST OEM forstærkersystem, se artikel 13-1190-52.

Generelle installationsvejledninger inkluderer verifikation af alle funktioner og indstillinger for OEM HU samt kontrol af alle grænsefladeforbindelser for korrekthed. Installationen skal udføres af en uddannet specialistinstallatør for at sikre funktion og korrekthed.

Passer til
Porsche 911 (977) 08/2008 - 05/2013
Porsche Boxster (987) 02/2009 - 01/2012
Porsche Boxster (981) 04/2012 - 01/2016
Porsche Cayenne (9PA/955) 02/2007 - 02/2010
Porsche Cayenne (92A/958) 05/2010 - 07/2014
Porsche Cayenne (92A/958) 10/2014 - 12/2017
Porsche Cayman (987C) 02/2009 - 11/2012
Porsche Cayman (987C) 03/2013 - 04/2016
Porsche Panamera (970) 09/2009 - 04/2013
Porsche Panamera (970) 07/2013 - 07/2016

Specifikationer
CAN Bus-forbindelse: 40-pins Quadlock
Maks strøm for tændingssignal: 1,5A
Maks strøm for belysningssignal: 0,1A
Maks strøm for baksignal: 1,5A
