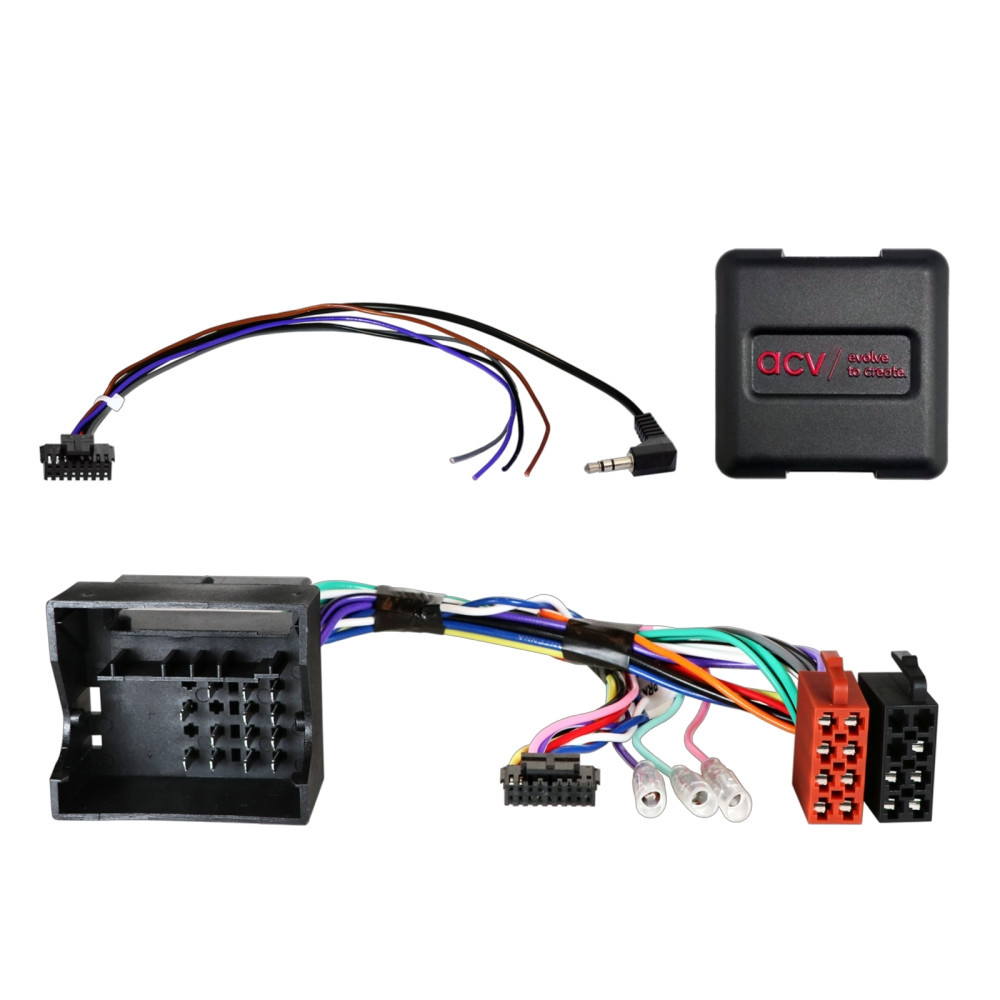

ACV 42xmc001 er en SWC-adapter til Mercedes-køretøjer og Smart, designet til at bevare de originale funktioner for ratkontrol ved udskiftning af fabriksmonteret radio til en eftermarkedsenhed.

• Adapter til at tilslutte ratkontroller til eftermarkeds stereoen.
• Kompatibel med flere Mercedes-modeller og Smart-køretøjer.
• Inkluderer 40-pin Quadlock-kontakt for nem installation.
• Understøtter forskellige funktioner afhængigt af bilens udstyr og eftermarkedsenhedens software.
• Giver mulighed for at justere indstillinger for ratkontroller og andre funktioner.

Det er vigtigt at kontrollere, at de afbildede kontakter matcher dem, der findes i dit køretøj både optisk og teknisk. Kontroller også, om nogen af de listede OEM-radiosystemer var installeret fra starten. Før den endelige montering, kontroller bilens funktionalitet, indstillinger og SWC-funktionalitet. Ved spørgsmål kan du kontakte vores support.

Bemærk: CAN Bus-kontakt: 40 Pin Quadlock Mercedes-kontakt: OEM SWC > 3,5 mm Jack / løs ledning til ukendt Mercedes-kontaktvariant.

Passer til
Mercedes A-klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-klasse (T245) 07/2005 - 04/2008
Mercedes B-klasse (T245) 04/2008 - 09/2011
Mercedes C-klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-klasse (CL203) 06/2008 - 02/2011
Mercedes CLK-klasse (W209) 04/2005 - 01/2010
Mercedes CLS-klasse (C219) 04/2008 - 09/2010
Mercedes E-klasse (S211/W211) 03/2008 - 01/2009
Mercedes G-klasse (W463) 04/2007 - 06/2008
Mercedes G-klasse (W164) 09/2008 - 06/2012
Mercedes GL-klasse (X164) 09/2006 - 05/2009
Mercedes GL-klasse (X164) 05/2009 - 07/2012
Mercedes M-klasse (W164) 07/2005 - 04/2008
Mercedes M-klasse (W164) 10/2008 - 07/2011
Mercedes R-klasse (W251) 09/2005 - 05/2007
Mercedes R-klasse (W251) 05/2007 - 05/2010
Mercedes SLK-klasse (R171) 04/2008 - 03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Smart For Four (W454) 01/2004 - 04/2007

Specifikationer
Rød: +12V tændingskontakt 15
Orange: +12V belysningskontakt 58
Lilla/hvid: +12V baklys signal
Lyserød: hastighedspuls signal
Grøn: GND parkeringsbromssignal
Maksimal belastningskapacitet: 250 mA
Strømkrav over 250 mA: 1 relæspole modstand 75 Ohm min
2 relæspole modstand 150 Ohm min
