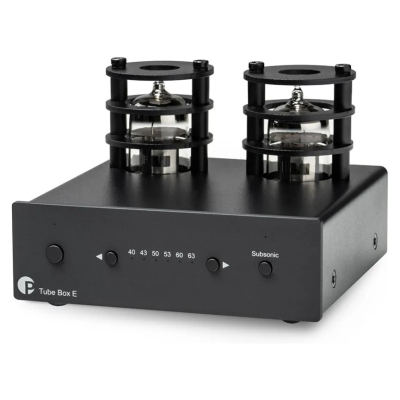

Rørbaseret RIAA-trin til MM og MC

Pro-Ject Tube Box E er et kompakt RIAA-trin til både MM- og MC-pickupper, opbygget med helt diskret signalvej og to udskiftelige ECC83-rør. Konstruktionen er uden operationsforstærkere og kombinerer FET-indgang, dual mono-opbygning og præcis RIAA-korrektion med omfattende muligheder for at tilpasse forstærkning, impedans og kapacitans efter pickuppen. Et indkoblingsbart subsonicfilter og let tilgængelig gain-indstilling på fronten gør den praktiske finjustering enkel.

• RIAA-trin til både MM- og MC-pickupper
• 2 x ECC83, også kaldet 12AX7A, med udskiftelige rør
• Helt diskret signalvej uden operationsforstærkere
• Gain i fem trin fra 40 til 63 dB
• Justerbar belastningsimpedans for MC fra 10 ohm til 2 kohm
• Justerbar indgangskapacitans for MM fra 47 til 587 pF
• Dual mono-konstruktion og FET-indgangstrin
• Subsonicfilter ved 20 Hz med 18 dB/oktav
• Forgyldte RCA-indgange og -udgange

Tilpasses pickuppen

Tube Box E giver betydeligt større muligheder for pickup-tilpasning end et enklere fast RIAA-trin. Forstærkningen kan vælges mellem 40, 43, 50, 60 og 63 dB, mens MC-pickupper kan belastes med 10, 100, 1 kohm eller 2 kohm. For MM er der 47 kohm indgangsimpedans og flere kapacitetsindstillinger mellem 47 og 587 pF. Det gør det muligt at komme tættere på pickupens anbefalede belastning og få de rette forudsætninger for dens frekvensgang og udgangsniveau.

Diskret med rør

Signalvejen er helt diskret og bruger ingen operationsforstærkere. FET-indgangstrinnet er udviklet til lav støj, mens to ECC83-rør sidder i udgangsdelen. Rørene er udskiftelige, hvilket både forenkler fremtidig service og giver mulighed for at afprøve kompatible rør med andre egenskaber. Dual mono-layout og separate interne strømforsyningssektioner bruges til at holde kanalerne godt adskilt, og RIAA-korrektionen er opdelt i passive og aktive trin.

Filter og afskærmning

Et subsonicfilter kan aktiveres fra fronten og dæmper frekvenser under 20 Hz med 18 dB pr. oktav. Det kan være nyttigt ved for eksempel pladeskævhed eller andre meget lavfrekvente forstyrrelser, som ellers belaster forstærkere og højttalere. Kabinettet er helt i metal for at afskærme elektronikken mod elektromagnetiske forstyrrelser, mens front og betjeningselementer er fremstillet i bearbejdet aluminium.

Specifikationer

Pickupkompatibilitet: MM og MC
Rør: 2 x ECC83, 12AX7A
Forstærkning: 40, 43, 50, 60 eller 63 dB
MC-belastningsimpedans: 10 ohm, 100 ohm, 1 kohm, 2 kohm
MM-indgangsimpedans: 47 kohm
Indgangskapacitans: 47, 147, 267, 367, 487 eller 587 pF
RIAA-nøjagtighed: ±0.5 dB, 20 Hz–20 kHz
Subsonicfilter: 20 Hz, 18 dB/oktav

Støjniveau: 77 dB A-vægtet ved 40 dB gain, 65 dB A-vægtet ved 50 og 63 dB gain
THD: Under 0.03 % ved 40 dB gain, under 0.07 % ved 50 og 63 dB gain

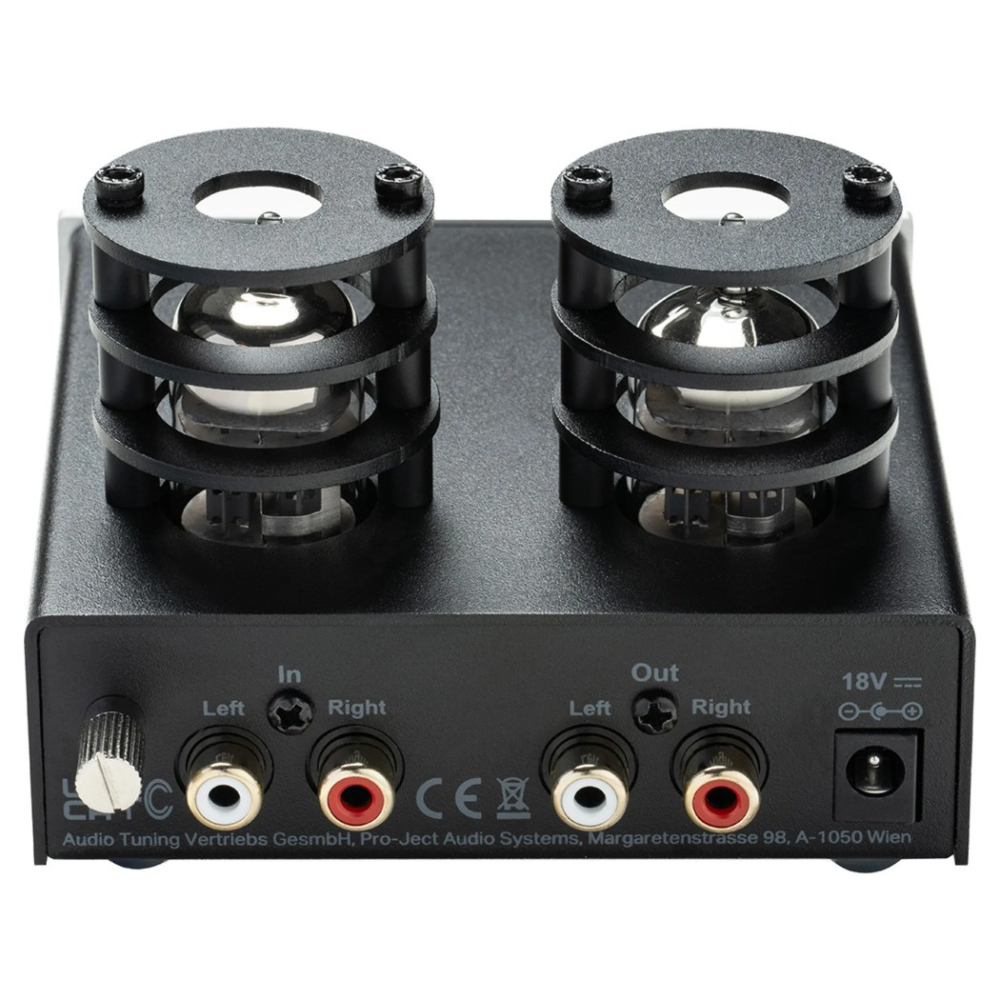

Indgang: 1 x stereo RCA
Udgang: 1 x stereo RCA
Strømforsyning: 18 V DC, 1 A
Strømforbrug: 470 mA, under 1 W i standby
Mål: 103 x 73 x 131 mm
Vægt: 450 g

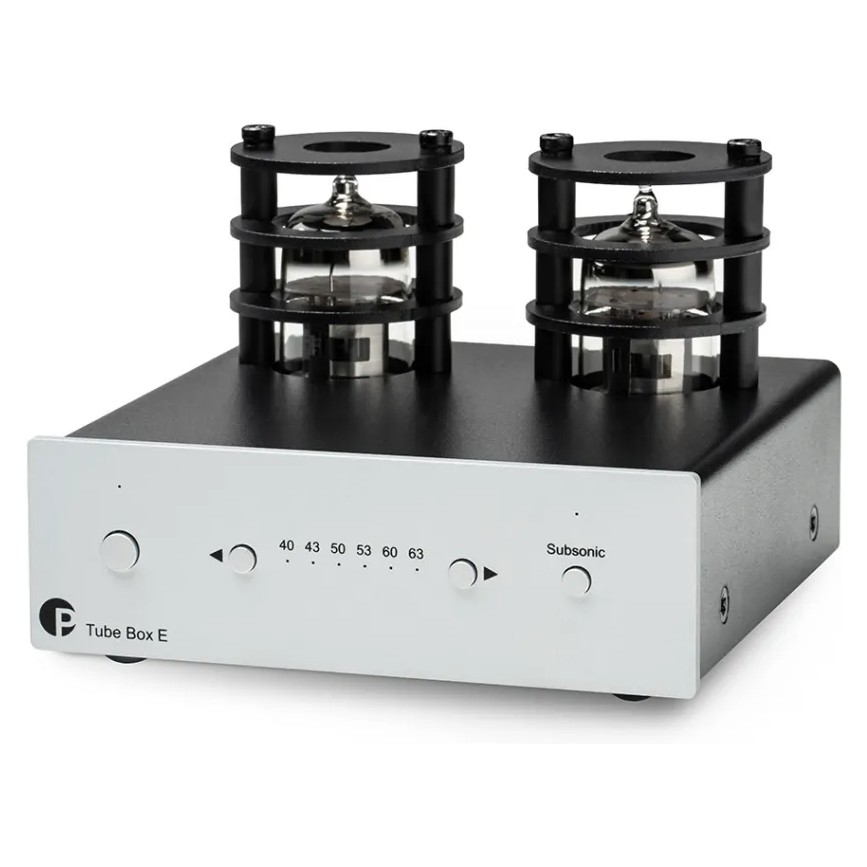

Farve: Sort eller sølv
