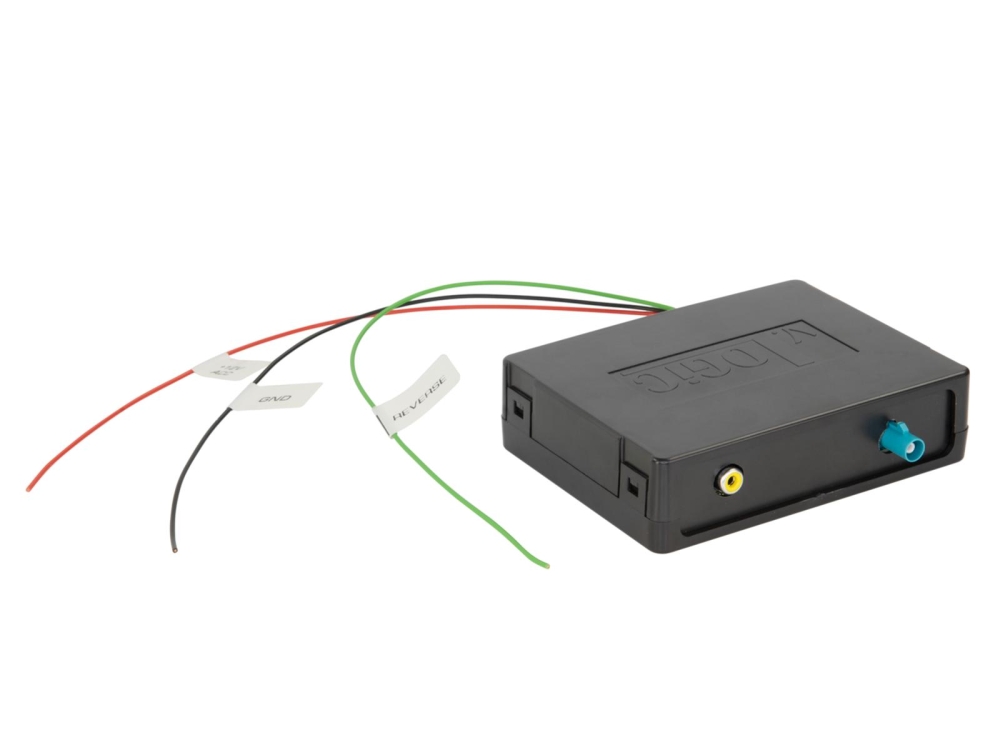

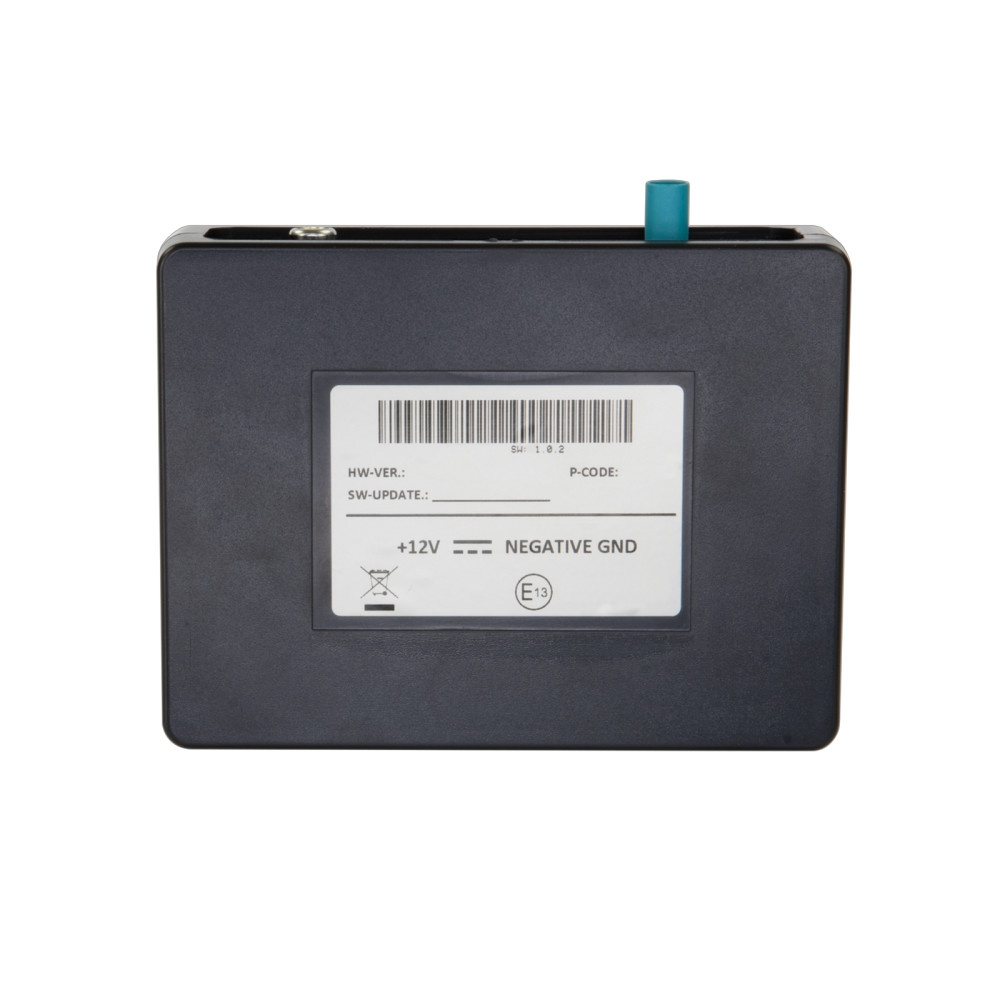

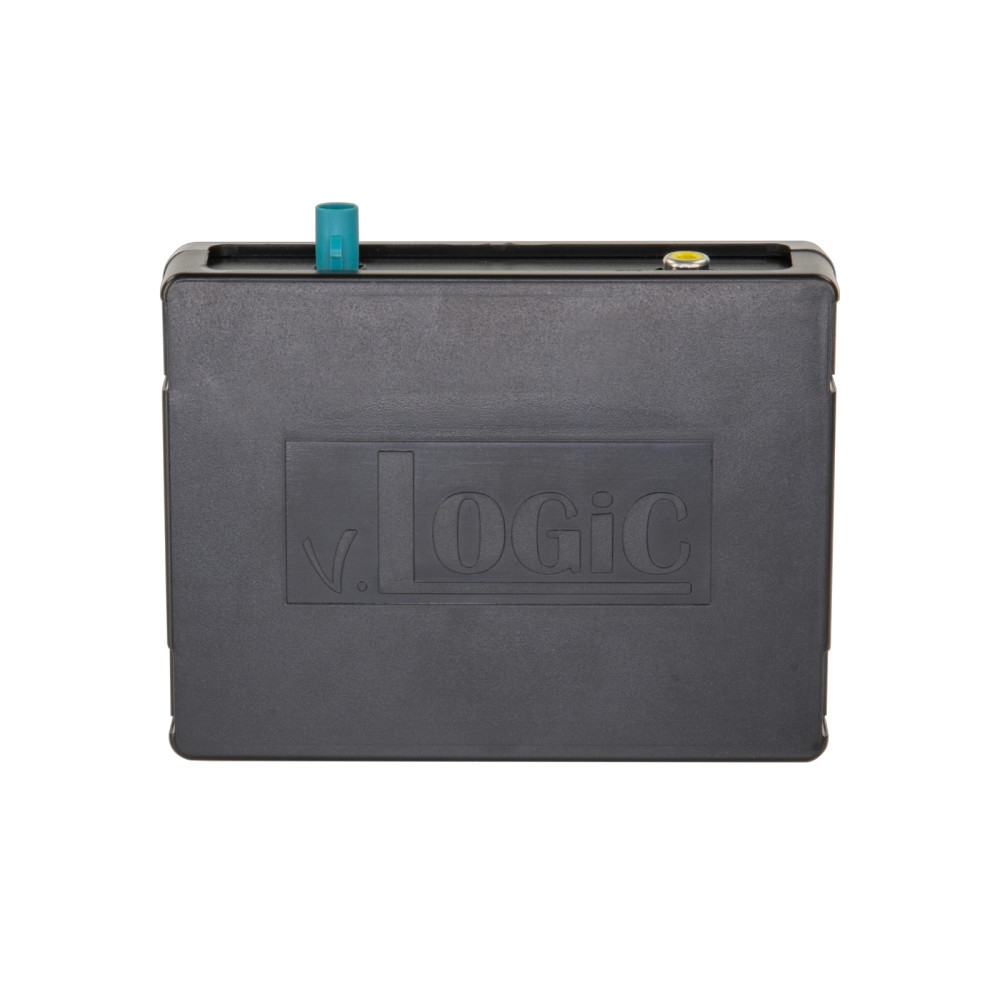

ACV 771094-1031 er et bagkamera-interface til Fiat Ducato 2021-2024, som muliggør tilslutning af det fabriksmonterede bagkamera til en eftermarkedsenhed med kamerainput.

• Muliggør brug af OEM bagkamera med eftermarkedsstereo.
• Adapteren leverer videosignal via RCA samt strømforsyning (+6V/jord) til OEM-kameraet.
• Inkluderer +12V backsignal, som skal tilsluttes køretøjet.
• Kompatibilitet med køretøjer med 360° kameraer eller systemer med bevægelige afstandslinjer kan være begrænset.
• Før installation, kontroller korrekt tilslutning af adapteren til OEM-stikket.

Bemærk, at mange eftermarkedsenheder muligvis skal indstilles til kamerafunktion i menuen. Hvis du har brug for hjælp, kontakt venligst vores support.

Specifikationer
Tilslutning: løse kabler
Tilslutning: OEM kamera Fakra L(f) > Fakra Z(m)
Tilslutning: bagkameraindgang eftermarkeds HU > RCA(f) gul

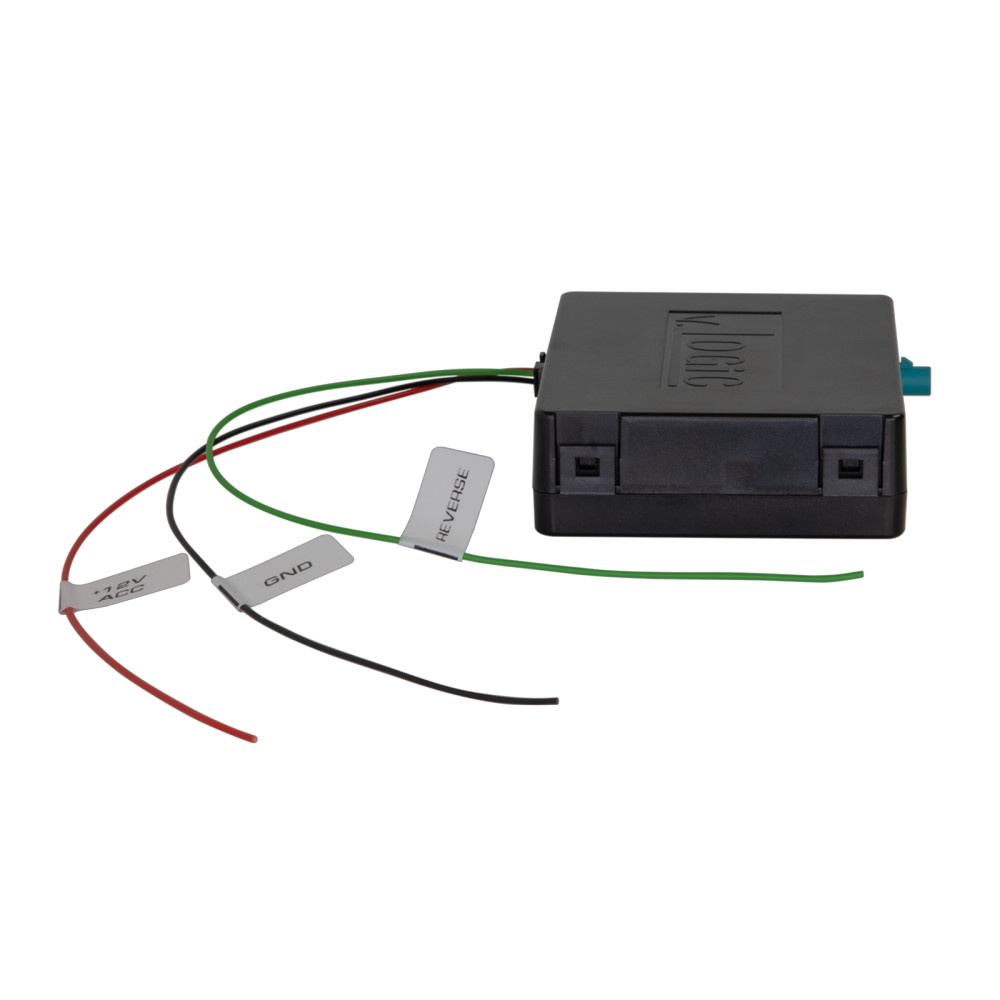

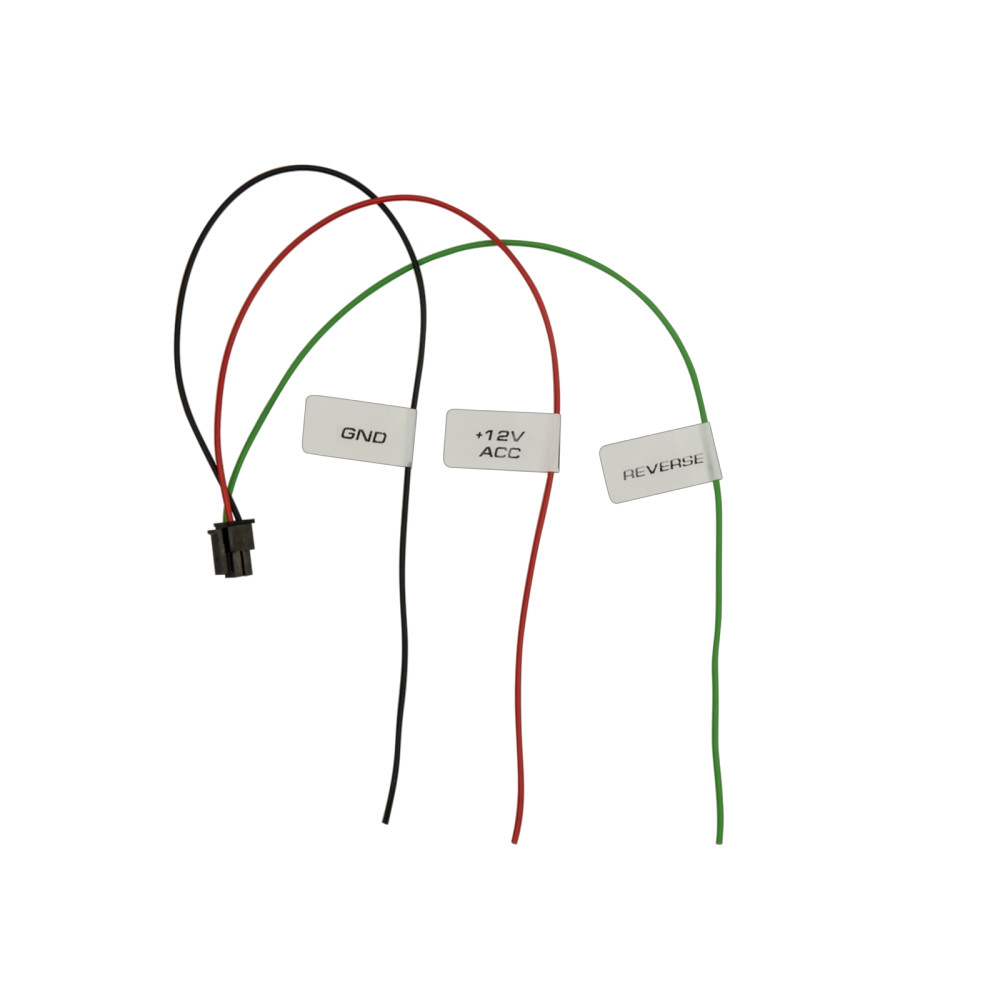

Tilslutning: rød: +12V tændingsklemme 15 sikret
sort: GND klemme 31
grøn: +12V backsignal indgang

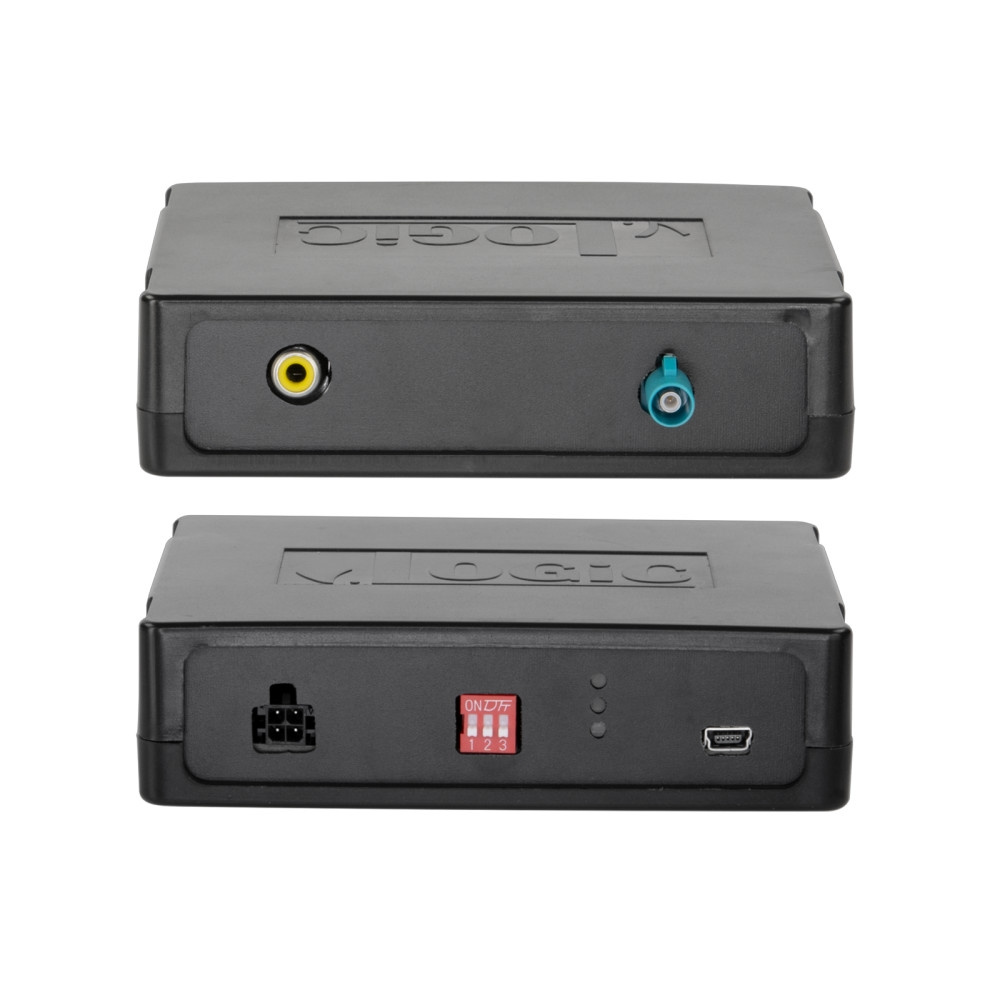

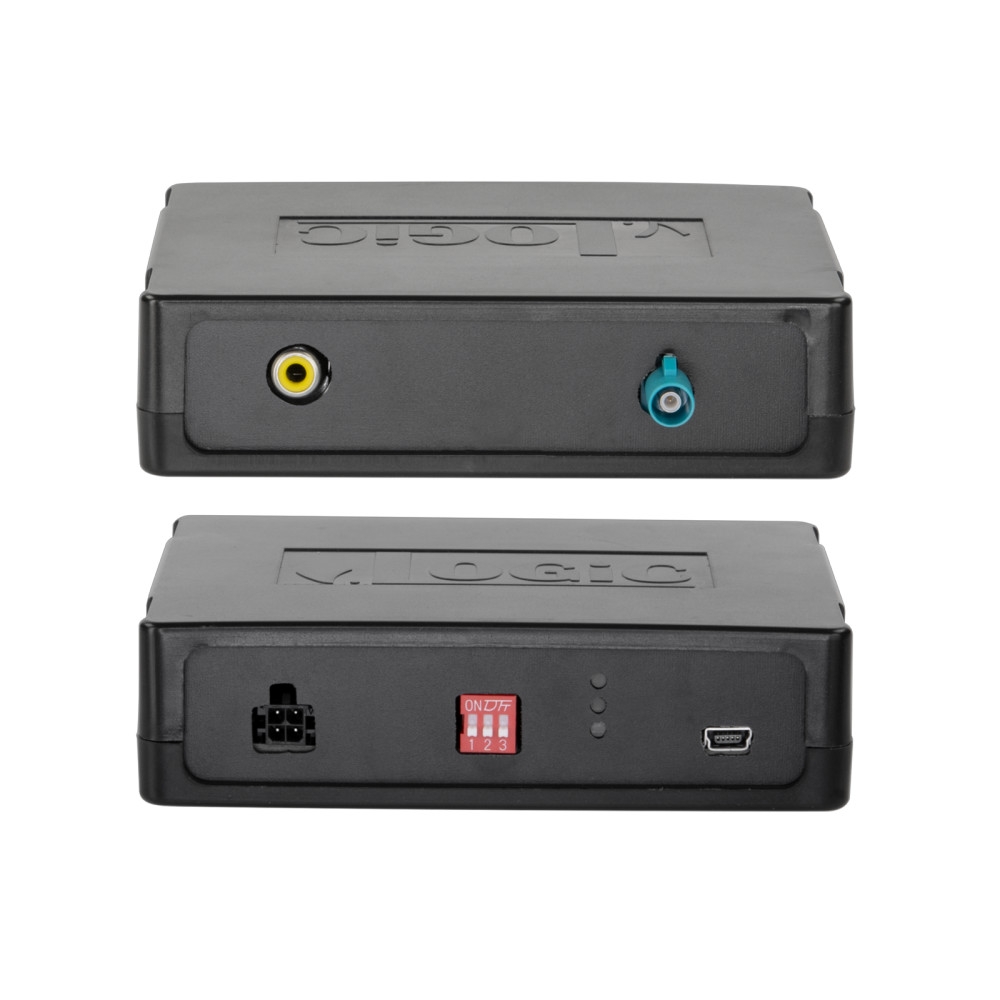

Kamerasignal: juster dipswitch-indstilling uden spænding
kameratype 1: dipswitch 1 af / 2 af / 3 af
kameratype 2: dipswitch 2 på / 2 af / 3 af
kameratype 3: dipswitch 2 af / 2 på / 3 af
LED: rød: interface i drift
grøn: backsignal aktiveret
blå: kamerabillede signal kameratype gyldig

Passer til
Fiat Ducato (ZAF 250) 11/2021 - 11/2023
Fiat Ducato (ZAF 250) 11/2023 - 2024
Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
Fiat e-Ducato (ZAF 250) 03/2024 - 2024
