Referencen i klassen. Legenden. JL Audio W7AE.

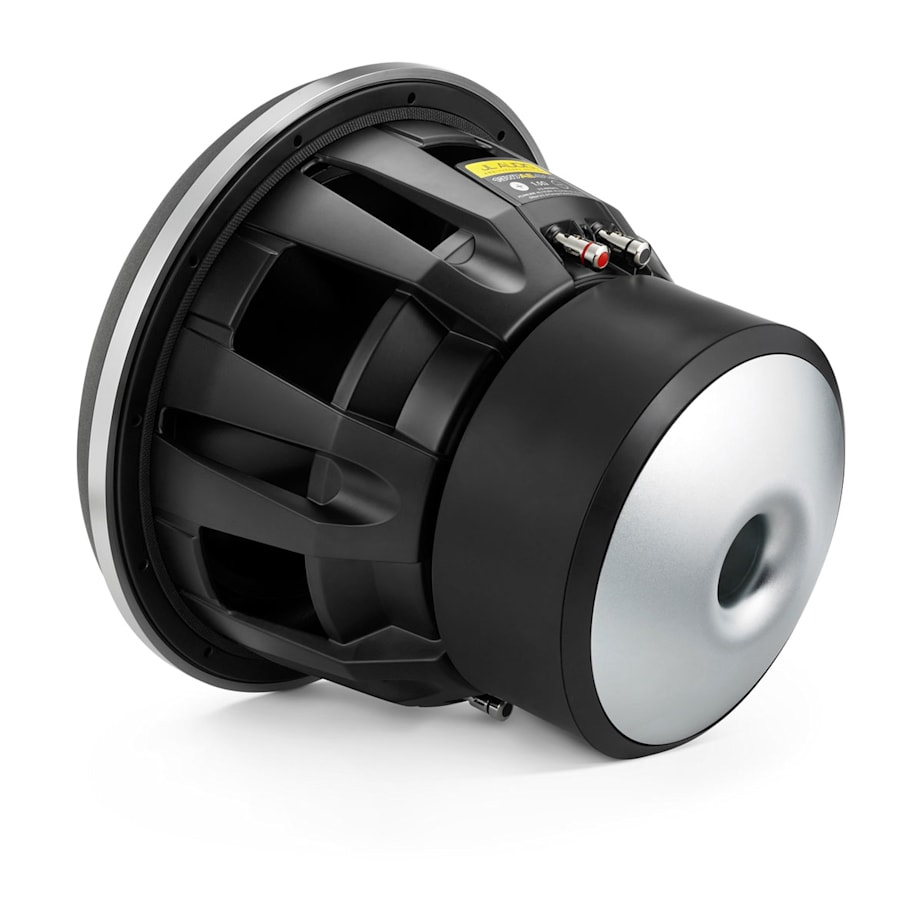

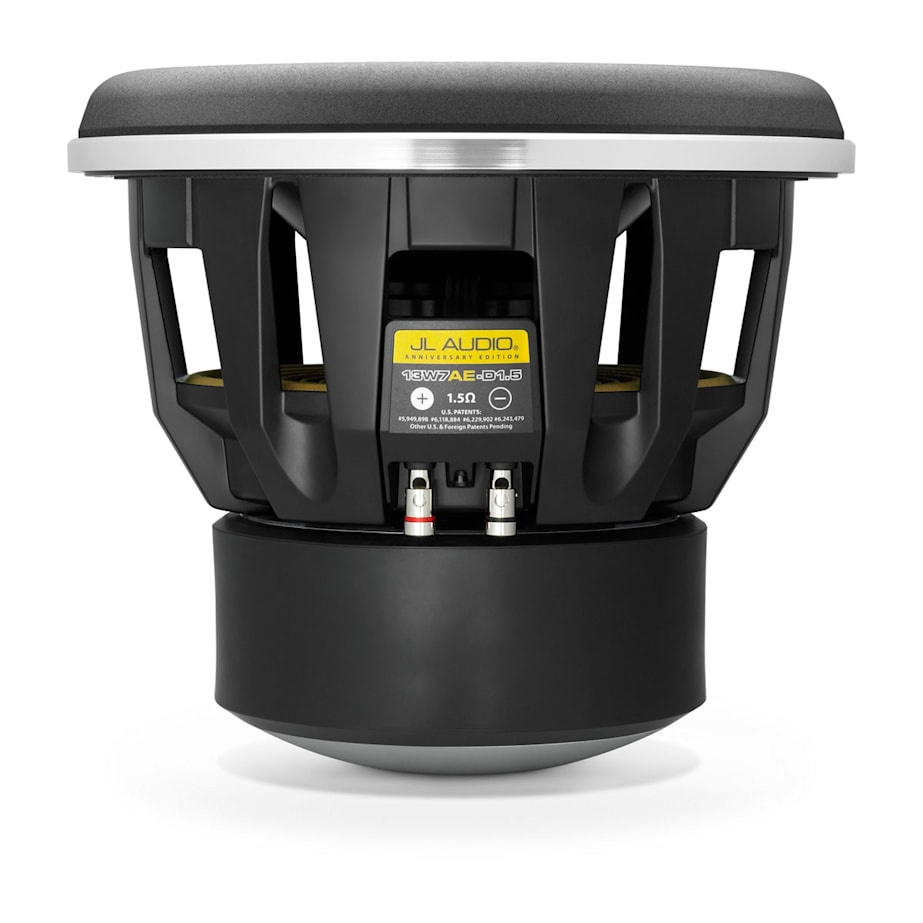

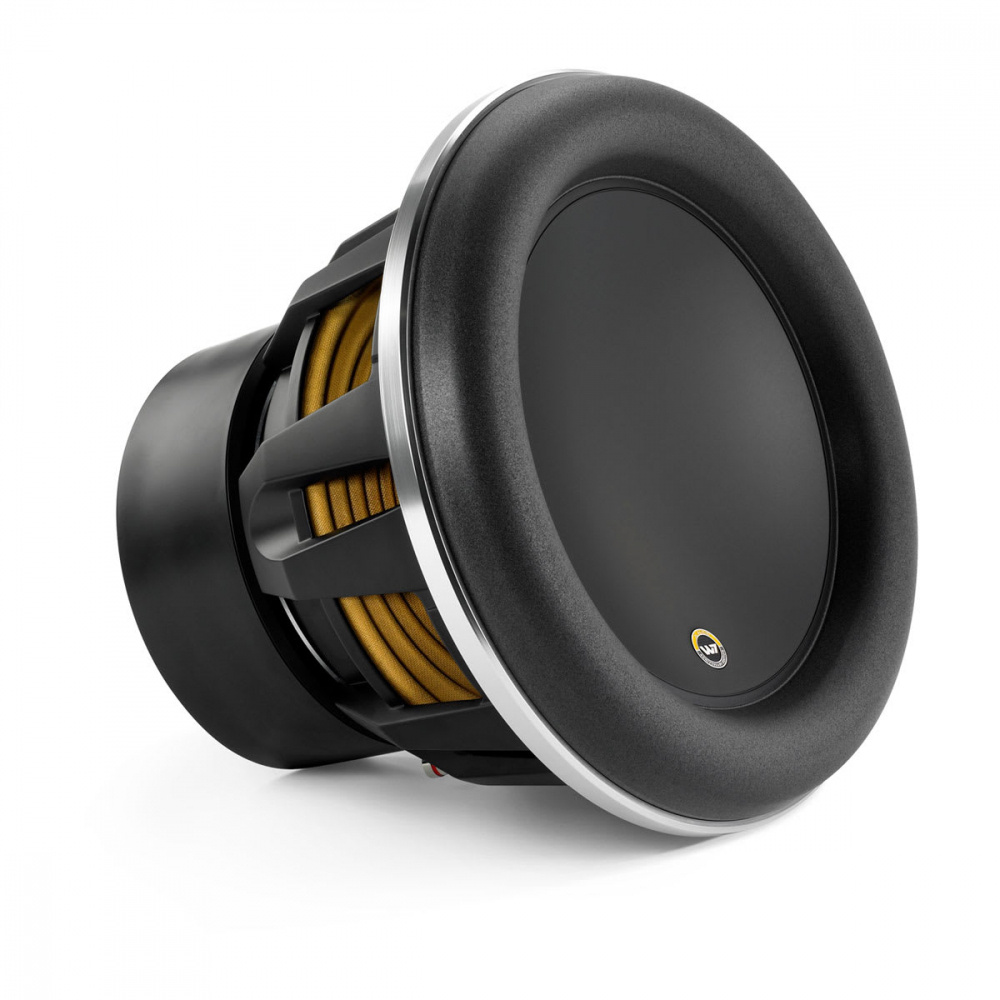

JL Audio 13W7AE-D1.5 er en fuldstændig kompromisløs 13,5-tommer stor basenhed. Dette er resultatet, når ingeniørerne hos JL Audio får opgaven at skabe det bedste af det bedste. Otte amerikanske patenter på motor, ophæng og monteringsteknologi - referencen i den allerhøjeste klasse af basgengivelse.

• 13,5 tommer basenhed
• 2x1,5 Ohm impedans
• 1500W RMS
• Støbt aluminiumskurv
• DMA-optimeret motor
• Push-terminaler
• Elevated Frame Cooling™
• OverRoll™ ophæng
• W-Cone-teknik
• FCAM™ fastgørelse
• Radialventileret polplade
• Anbefalet effekt på forstærker: 500-1500W RMS
• Trives i både lukket og portet kabinet

W7AE - Referencen

JL Audio W7AE sætter standarden i basverdenen. Med ekstrem kapacitet, hurtige dynamiske egenskaber og høj lydkvalitet – alt på samme tid – er dette en indlysende reference i den ekstreme SQL-klasse. Konstruktionen bygger på årtiers forskning og forfining og er specifikt udviklet til at gengive dyb, detaljeret og kraftfuld bas med overlegen kontrol og linearitet. Resultatet er otte amerikanske patenter på motor-, ophængs- og monteringsløsninger, der alle er en del af W7-platformen.

Brutal præcision

JL Audio W7AE er ikke en almindelig bas, dette er en tungt overdimensioneret konstruktion for dig, der kræver maksimal kontrol, dybde og råstyrke. Med eksklusive løsninger i motorstruktur, fjeder og linearitet leverer den brutal bund med kirurgisk præcision, selv når det signal, du fodrer ind, er kompliceret.

DMA – hjernen

Med Dynamic Motor Analysis (DMA) får du et magnetfelt, der holder sig lineært selv ved hårde konusudslag og høje effekter. Resultatet? Stenhård, kontrolleret bas med lav forvrængning og klinisk defineret respons præcis det, du vil have, når lydstyrken skrues op.

Finish med attitude

W7AE-jubilæumsmodellen skiller sig ikke kun ud lydmæssigt. Den matsorte støbte kurv, sølvanodiserede dekorring og distinkte JL Audio-detaljer gør, at den ser lige så seriøs ud, som den lyder.

Stabil som en motorblok

Kurven i støbt aluminium er bygget til at modstå vrid, tryk og høj belastning uden at begynde at flexe – en forudsætning for at holde bassen stram og præcis, selv ved ekstrem belastning. Ingen lækage, ingen forvrængning – kun ren ydeevne.

For alle konstruktioner, store som små

W7AE-serien dækker hele spektret: fra kompakte SQL-kabinetter til SPL-tunge konstruktioner, der stiller ekstreme krav til lydkvalitet. 8-tommeren håndterer 500 watt RMS med råderum, mens storebror på 13,5 tommer sluger op til 1500 watt RMS uden at tøve.

Skjult montering

Ingen synlige skruer, ingen klassisk kurv – her sidder ophænget yderst, hvilket giver længere slaglængde og et renere look. Monteringen sker under kanten på ophænget for et pænt resultat, når bassen først sidder på plads.

Teknologien i W7AE

Elevated Frame Cooling
JL Audios patenterede kølesystem leder luft med høj hastighed direkte over toppladen ind over svingspolen. Det forbedrer kølingen, øger effekttåligheden og gør hele systemet mere driftssikkert over tid.

W-Cone Technology
To lette, mineralfyldte polypropylenlag bindes sammen i en unik W-formet konus. Det giver ekstra stivhed, høj modstandsdygtighed mod fugt og slid, og lav forvrængning.

Engineered Lead-Wire System
Tinseltrådene er nøje udformet og fastgjort for at holde sig stille og stabile ved ekstreme konusudslag, uden uønskede lyde eller mekanisk påvirkning.

FCAM™ Technology
Floating Cone Attach Method sikrer, at konus og ophæng bindes præcist mod svingspolens former og spindel. Det giver korrekt ophængsgeometri, bedre kontrol over konusens bevægelse og præcis linjering ved høje lydtryk.

OverRoll™ Surround Technology
Ved at udnytte overflade, der ellers går tabt i almindelige enheder, muliggør OverRoll-ophænget længere slaglængde uden at ofre konusareal.

Radial Cross-Drilled Pole-Piece
Gennemgående huller i polstykkets ydre væg leder luft direkte mod svingspolens former. Sammen med Elevated Frame Cooling forbedres varmeafledningen og effekttåligheden markant.

Parametre

Fs: 23,5 Hz
Qes: 0,476
Qms: 7,517
Qts: 0,448
Vas: 104,3 l
Xmax: 32 mm
NO: 0,27 %
Sd: 0,0693 m²
Re: 2,41 Ω

Specifikationer

Størrelse: 13,5" / 343 mm
Effekttålighed: 1500W RMS
Anbefalet effekt: 500–1500W RMS
Følsomhed: 86,3 dB 1W/1m
Impedans: Dual 1,5 Ohm

Vægt: 23,6 kg
Ydermål: 356 mm
Monteringsdybde: 267 mm
Monteringshul: 302 mm
Bultcirkel: 323 mm
Motordiameter: 213 mm
Volumenoptagelse: 5,9 l
Konusmateriale: Mineralforstærket polypropylen
Tilslutning: Trykterminal

Kabinetforslag – lukket kabinet

Vægtykkelse: 19 mm
Baffeltykkelse: 25 mm
Volumen (netto): 53,1 l
Ydermål (BxHxD): 407 x 407 x 479 mm
F3 (-3 dB): 37,4 Hz
Fc (systemresonans): 40,5 Hz
Qtc: 0,77

Kabinetforslag – portet kabinet

Vægtykkelse: 19 mm
Baffeltykkelse: 25 mm
Volumen (netto): 67,3 l
Ydermål (BxHxD): 657 x 406 x 438 mm
Port: 57 x 368 mm, længde: 667 mm
Portforlængelse: 200 mm
Frekvensafstemning (Fb): 34,6 Hz
F3 (-3 dB): 30,3 Hz
