ACV 691320-130-1-7 er et 9/10" monteringssæt til radio med i-dapter, tilpasset Seat, Skoda og Volkswagen med 40-pin Quadlock-tilslutning.

• Indeholder monteringsramme og installationssæt til at erstatte den originale enhed
• Adapter til ratbetjening med 40-pin Quadlock VW-stik og konvertering til 3,5 mm jack eller løse kabler
• Antenneadapter Fakra (hun) til DIN (han) med 12V phantom-forsyning
• Understøtter tilslutning af ratbetjening og antenne til kompatible køretøjer
• Leveres med detaljerede installationsanvisninger for korrekt tilslutning og konfiguration

Produktet er beregnet til at udskifte den originale radio i flere modeller fra Seat, Skoda og Volkswagen. Afhængigt af bilens udstyr og den nye enheds funktioner kan visse bilfunktioner som Trailer Assist eller E Call muligvis ikke understøttes. Det er vigtigt at kontrollere, at adapterens stik visuelt og teknisk stemmer overens med bilens originale tilslutninger, før installationen påbegyndes. Kontroller også, at en af de angivne originale radiomodeller er installeret i køretøjet. Inden endelig montering bør alle bilens funktioner, indstillinger og ratbetjening testes for funktionalitet. Installation bør udføres af uddannet personale, og eventuelle ændringer i ledningsnettet kan påvirke garanti og funktion.

Tilslutninger omfatter OEM ratbetjeningsstik, 40-pin Quadlock VW-stik, antenne Fakra (hun) til DIN (han) og 12V phantom-forsyning. Installationstrinnene omfatter kontrol af funktioner, korrekt tilslutning af kabler, softwareindstilling af grænsefladen og test af ratbetjening og andre funktioner.

Passer til
Seat Alhambra 2010-2015
Seat Leon 2005-2012
Seat Toledo 2013-2015

Skoda Fabia 2007-2014*
Skoda Octavia 2003-2013*
Skoda Rapid 2012-2019*
Skoda Roomster 2006-2015*
Skoda Superb 2008-2015*
Skoda Yeti 2009-2017*

Volkswagen Amarok 2010-2016**
Volkswagen Beetle 2011-2016**
Volkswagen Caddy 2003-2020**
Volkswagen Caravelle 2009-2015** ***
Volkswagen CC 2008-2016**
Volkswagen Eos 2006-2015**
Volkswagen Golf 2003-2014**
Volkswagen Jetta 2005-2015**
Volkswagen Multivan 2009-2015** ***
Volkswagen Passat 2005-2014**
Volkswagen Polo 2009-2014**
Volkswagen Scirocco 2008-2017**
Volkswagen Sharan 2010-2021**
Volkswagen T5 Transporter 2009-2015** ***
Volkswagen T6 2015-2019**
Volkswagen Tiguan 2007-2016**
Volkswagen Touran 2003-2015**

* Skoda: Til køretøjer med originalradio Audience/Stream eller original navigation Amundsen/Columbus. Ikke til køretøjer med originalradio Technisat.

** Volkswagen: Til køretøjer med originalradio RCD310, RCD500 eller RCD510 samt original navigation RNS315 eller RNS510. Ikke til køretøjer med originalradio RCD320 med ISO-stik.

*** Volkswagen Caravelle, Multivan og T5 med fabriksmonteret aktivt lydsystem kræver aktivsystemadapter, artikel 13-1424-26 (art.nr. 70013142426).

Specifikationer
Farve: sort
Tilslutning: 40-pin Quadlock VW-stik, OEM ratbetjeningsstik, Fakra antennestik (hun) til DIN (han)
Phantom-forsyning: 12V

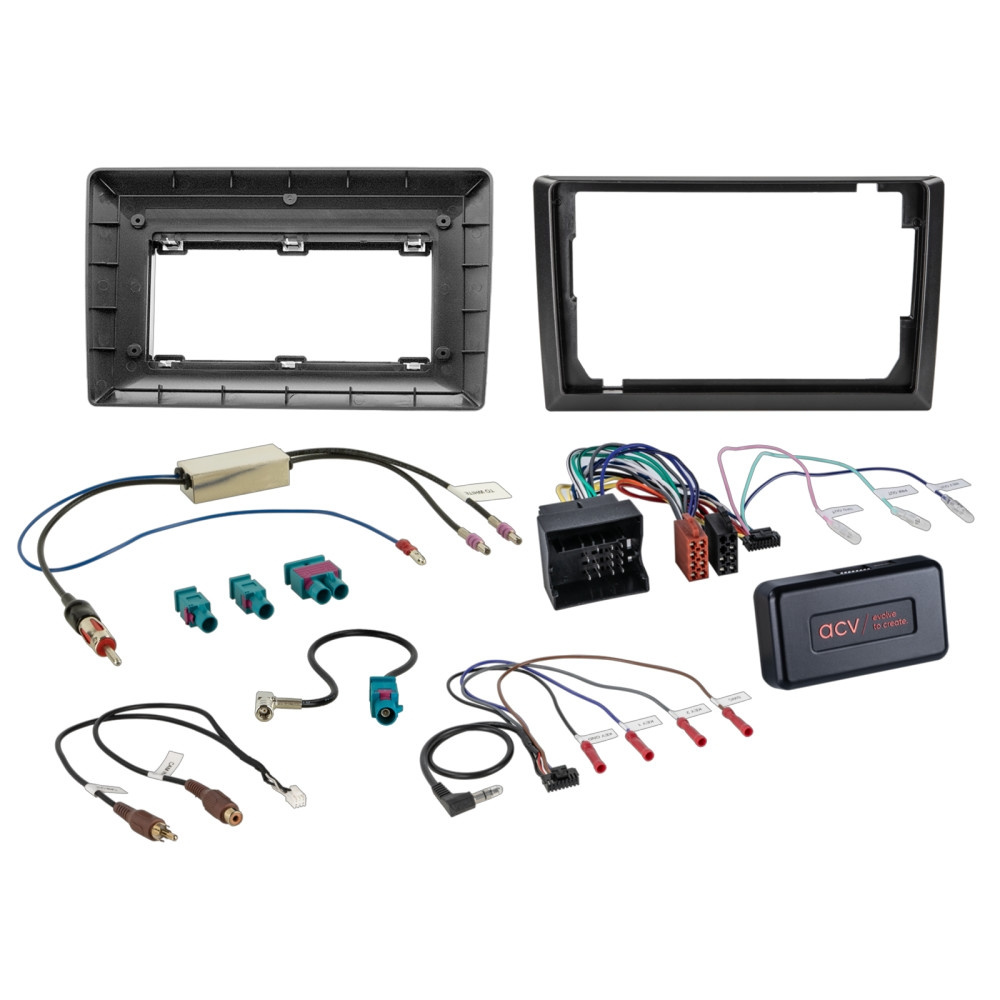

Komponenter i leveringen: radioafblænding, i-dapter 40-pin Quadlock, antenneadapter Fakra til SMB, antenneadapter Fakra til DIN med 12V phantom-forsyning
Funktioner: støtte til ratbetjening, antennetilslutning og originale køretøjsfunktioner afhængigt af udstyr
