Højt lydtryk med servicervenlig konstruktion

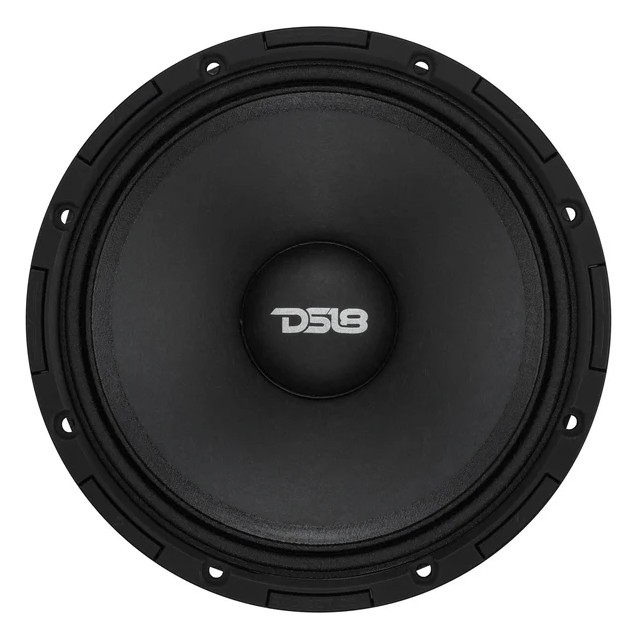

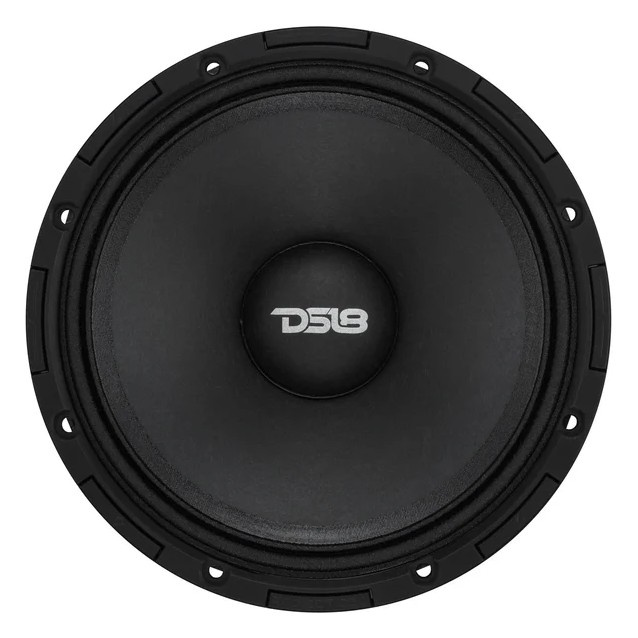

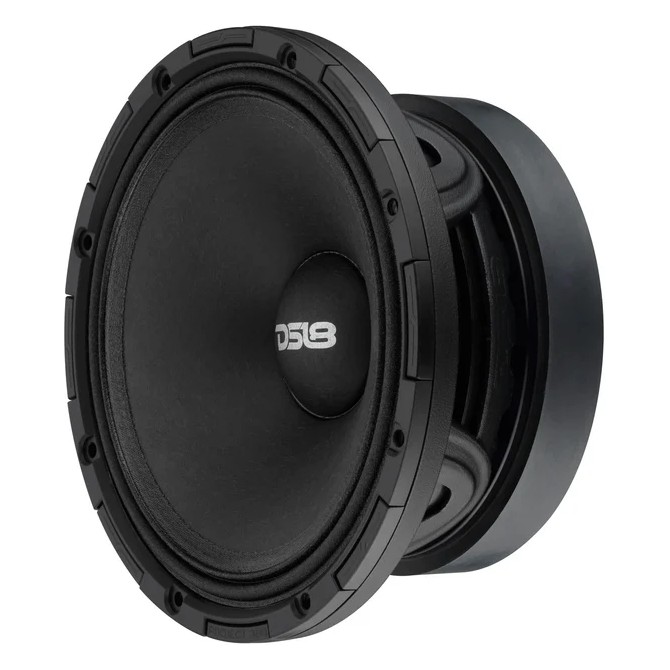

DS18 PROJECT360.64 er et 6.5-tommer mid/high-element til lydbyggerier, hvor høj følsomhed, høj effekttålighed og let service står højt på listen. Elementet håndterer 300 W RMS, har en følsomhed på 98 dB og dækker 95 Hz–17 kHz. Det, der adskiller PROJECT360-serien, er DS18's patentsøgte roterende recone-konstruktion, hvor de bevægelige dele kan udskiftes med en færdig modul uden traditionel limning og ventetid på hærdning.

• 6.5-tommer mid/high-element til højt lydniveau
• 300 W RMS og 600 W max effekttålighed
• 4 ohm impedans
• 98 dB følsomhed ved 1 W/1 m
• Frekvensområde: 95 Hz–17 kHz
• 1.75-tommer svingspole med CCAW-vikling

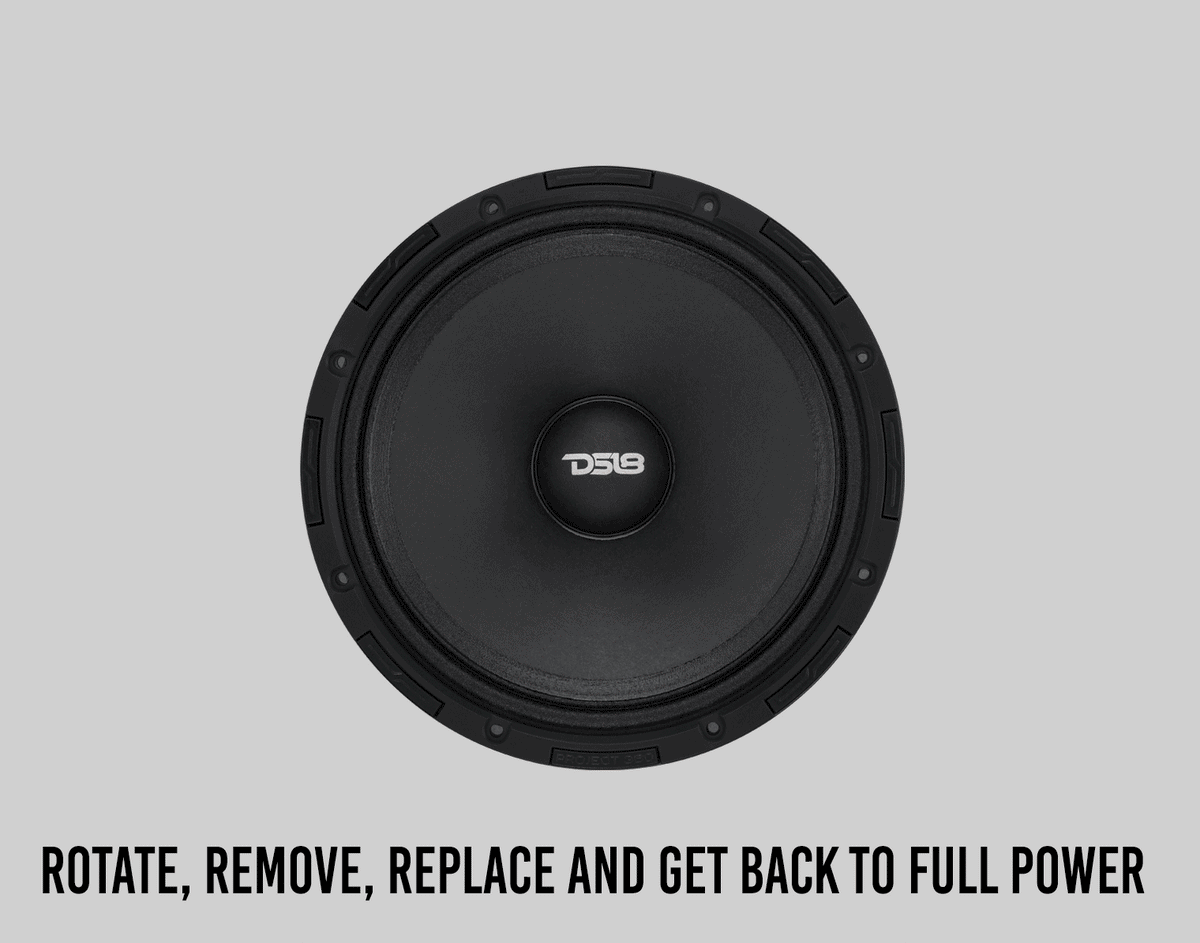

• Roterende recone-system for hurtigere elementservice
• Papirmembran, tekstilophæng og aluminiumsbasket
• Anbefalet højpasfilter fra 140 Hz

Recone uden lim

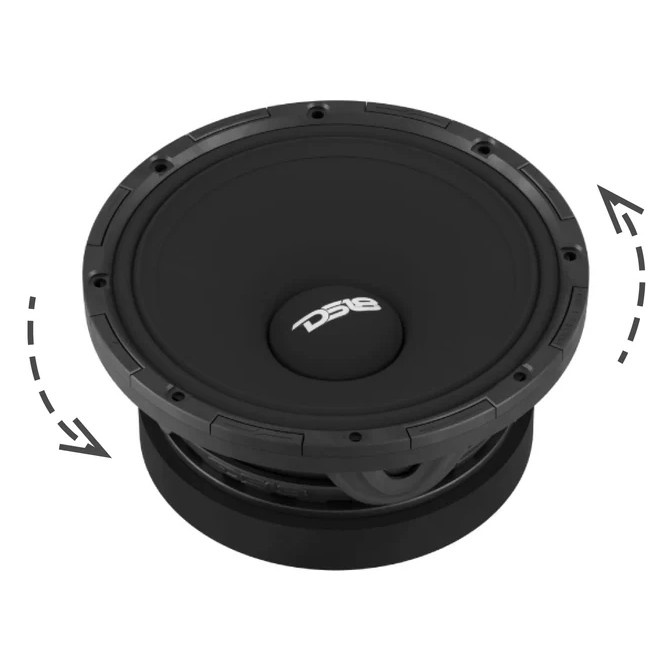

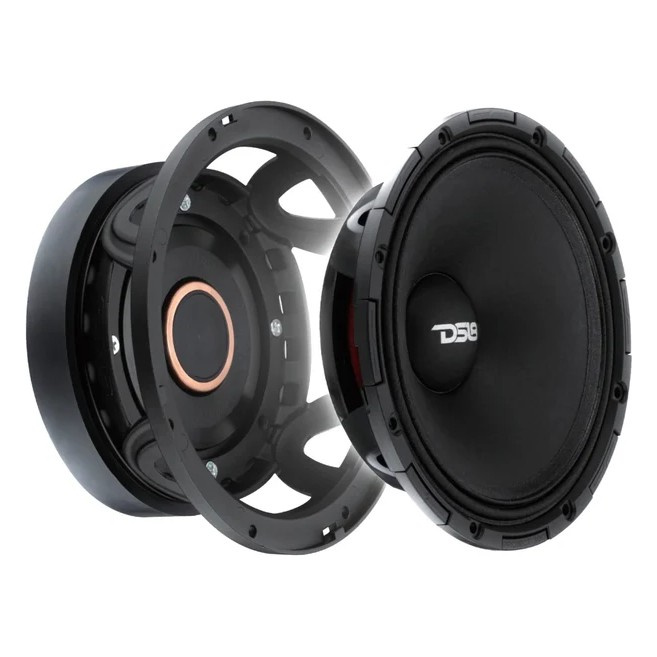

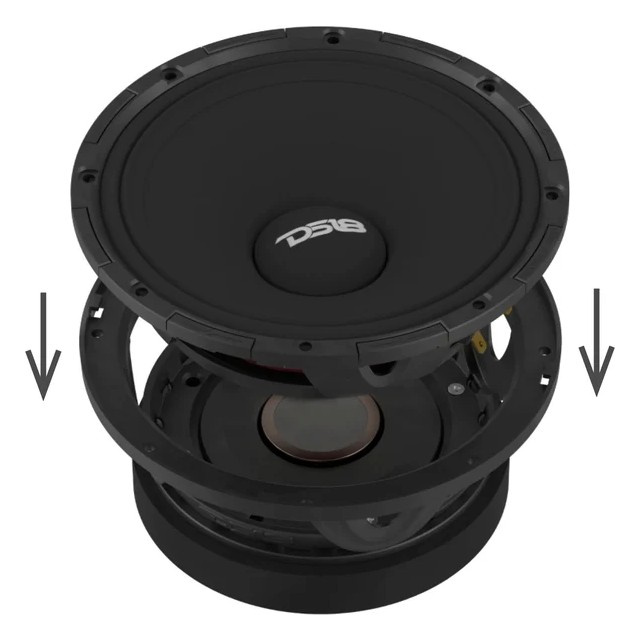

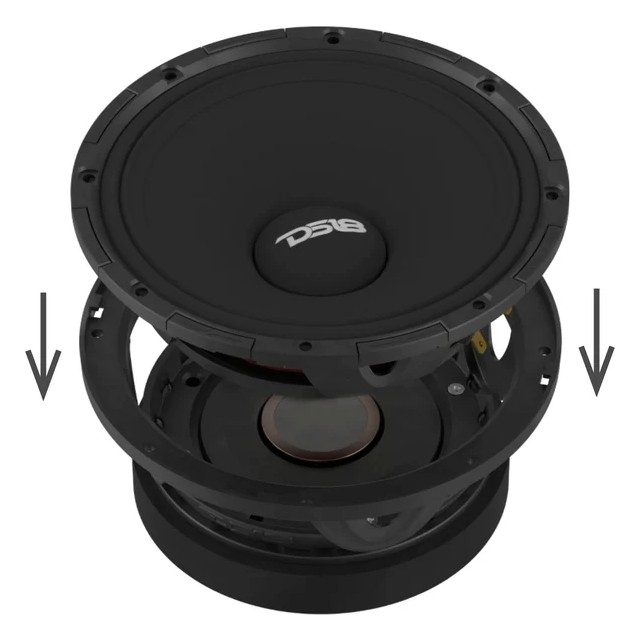

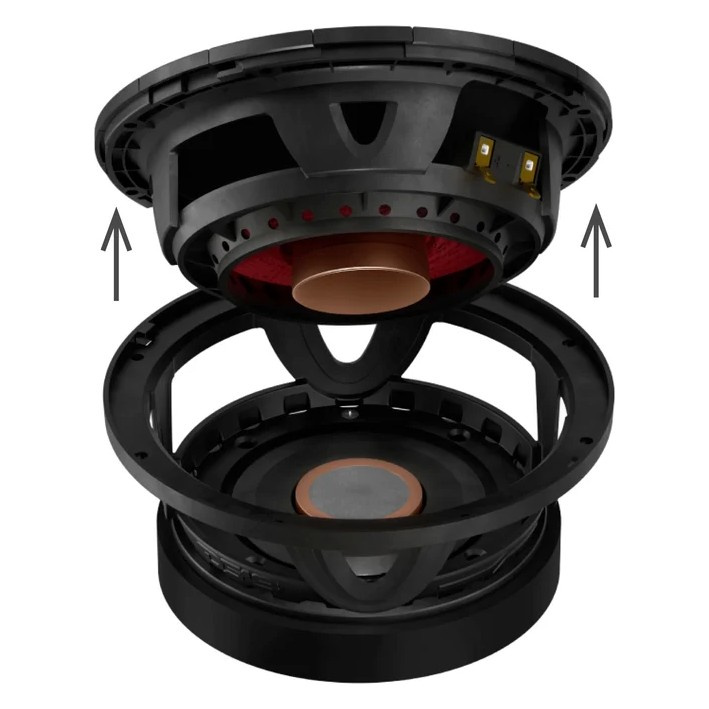

PROJECT360.64 er bygget til systemer, hvor et beskadiget element hurtigt skal kunne tages i brug igen. Den roterende recone-konstruktion gør det muligt at fjerne den beskadigede modul, rengøre basketten og montere en ny PROJECT360.64RCK-recone uden den traditionelle proces med limning og hærdning. Det er særligt praktisk i konkurrencebyggerier og andre installationer, hvor kort nedetid er vigtig.

Bygget til virkningsgrad

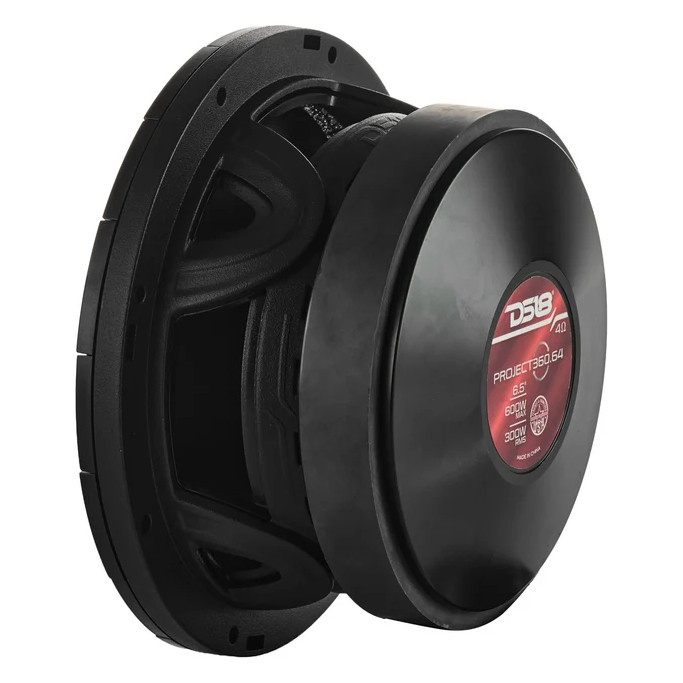

Den 1.75-tommer store svingspole bruger CCAW-vikling på Kapton-bærer og arbejder sammen med et ferritmagnet-system på 48 oz. Papirmembranen og tekstilophænget kombineres med en stiv aluminiumsbasket, mens demoduleringsringe bruges til at kontrollere motorens elektriske egenskaber. Med 98 dB følsomhed kræves der relativt lidt effekt for at nå højt lydtryk, samtidig med at elementet klarer betydeligt mere, når systemet bygges til højere output.

Bredt arbejdsområde

Det angivne frekvensområde strækker sig fra 95 Hz til 17 kHz, men DS18 anbefaler et højpasfilter ved 140 Hz. Det gør PROJECT360.64 velegnet til installationer, hvor elementet arbejder med mellemtoner, vokaler og de øvre frekvenser, mens basområdet håndteres af separate basenheder. Kombinationen af høj følsomhed og bredt øvre arbejdsområde passer særligt godt i systemer bygget til tydelig projektion og højt lydniveau.

Parametre

Resonansfrekvens, Fs: 170 Hz
DC-modstand, Re: 3.3 ohm
Ækvivalent volumen, Vas: 2.72 l
Mekanisk Q, Qms: 3.145
Elektrisk Q, Qes: 0.514
Total Q, Qts: 0.442
Bevægelig masse, Mms: 13.867 g
Mekanisk compliance, Cms: 0.062 mm/N
Kraftfaktor, BL: 9.133
Svingspoleinduktans, Le: 0.042 mH
Membranareal, Sd: 176.71 cm²
Lineært slaglængde, envej: 0.3 mm

Monteringsmål

Yderdiameter: 174 mm
Monteringsdiameter: 148 mm
Monteringsdybde: 76.7 mm
Samlet dybde: 90.6 mm
Motordiameter: 140 mm

Specifikationer

Størrelse: 6.5 tommer
Impedans: 4 ohm
Effekttålighed: 300 W RMS, 600 W max
Følsomhed: 98 dB ved 1 W/1 m
Frekvensområde: 95 Hz–17 kHz
Anbefalet højpasfilter: 140 Hz
Svingspole: 1.75 tommer, 44.5 mm
Svingspolevikling: CCAW
Svingspolebærer: Kapton
Membran: Papir
Ophæng: Tekstil
Basket: Aluminium
Magnet: Ferrit, 48 oz

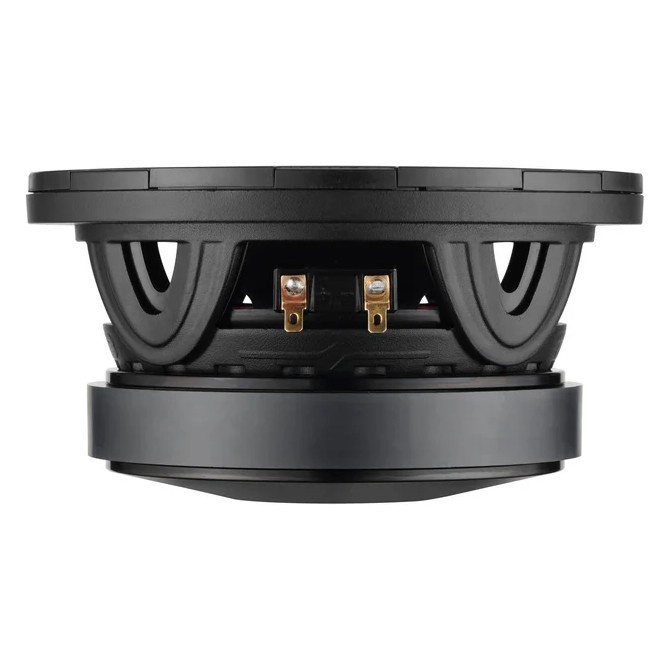

Tilslutninger: Fladstik
Recone-kit: PROJECT360.64RCK
Beskyttelsesgitter: Medfølger ikke
Pakning: 1 stk
