Keramisk dome med høj opløsning

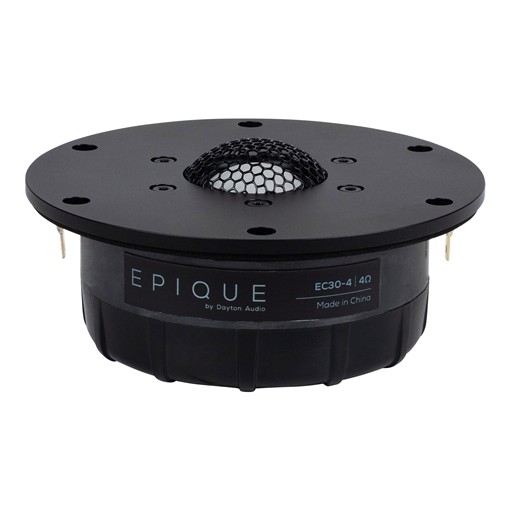

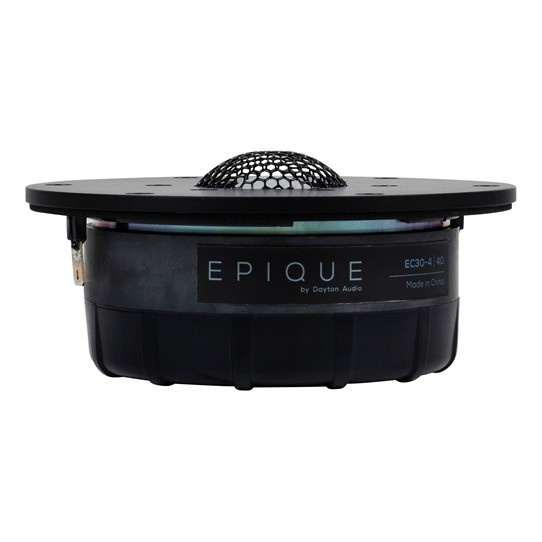

Dayton Audio Epique EC30-4 er en 30 mm diskant til avancerede højttalerprojekter, konstrueret omkring en aluminiumdome med dampdeponeret keramisk belægning. Den stive og lette dome er udviklet til at arbejde kontrolleret langt op i frekvensområdet og kombineres med Kapton-talspole, kobberhætte og et omhyggeligt dæmpet bagkammer. Med 4 ohm impedans, 92 dB følsomhed og 80 W RMS effekttålelighed passer EC30-4 både i eksklusive hi-fi-højttalere, studiomonitorer og egne konstruktioner.

• 30 mm aluminiumdome med keramisk overfladebelægning
• Frekvensområde: 1.5–40 kHz
• Følsomhed: 92 dB ved 2.83 V/1 m
• Impedans: 4 ohm
• Effekttålelighed: 80 W RMS, 160 W max
• Kapton-talspole og kobberhætte for lav induktans
• Dæmpet bagkammer for reducerede interne resonanser
• Kraftigt ferrit-magnetsystem
• Aluminiumfront med metalbeskyttelsesgitter

Stiv og let dome

EC30-4 anvender en 30 mm aluminiumdome, der er forstærket med et tyndt lag keramisk materiale gennem dampdeponering. Formålet er at øge stivheden uden at tilføre unødvendig masse, hvilket hjælper membranen med at arbejde mere stempelagtigt over sit anvendelige frekvensområde. Opbrydningsresonanserne flyttes dermed højere op i frekvens, samtidig med at diskanten bevarer god kontrol og detaljegengivelse i det hørbare område.

Kontrolleret bagbølge

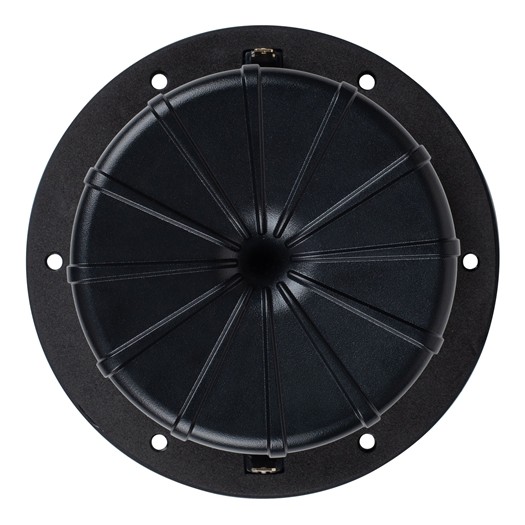

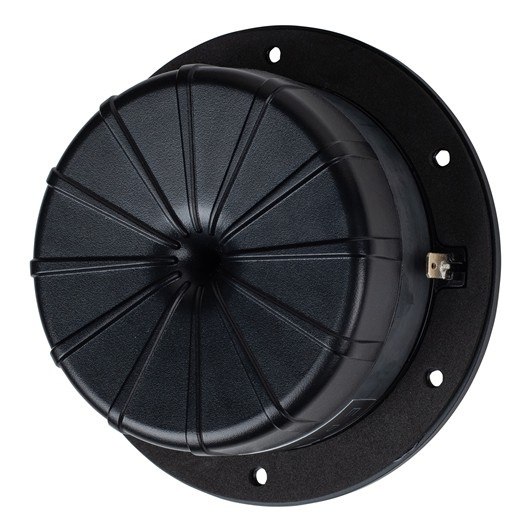

Bag domen sidder en formet bagplade og dæmpemateriale, som håndterer den bagudrettede lydenergi og mindsker risikoen for interne resonanser. En kobberhætte hjælper med at reducere induktans og forvrængning, mens talspolen bruger en let Kapton-bærer. Sammen med det store Y35-ferritmagnetsystem giver det en konstruktion med god følsomhed og høj effekttålelighed.

Bygget til egne konstruktioner

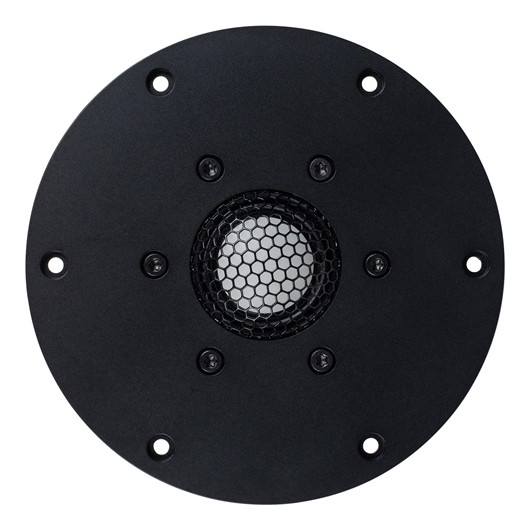

Den 3.6 mm tykke frontplade i aluminium giver en stabil monteringsflade, og beskyttelsesgitteret med bikagestruktur beskytter domen uden at gøre konstruktionen unødigt klodset. Med et specificeret arbejdsområde fra 1.5 kHz til 40 kHz og en resonansfrekvens omkring 700 Hz er der gode muligheder for at integrere EC30-4 i både to- og flervejssystemer, forudsat at delefilteret dimensioneres efter den aktuelle konstruktion og det ønskede lydniveau.

Parametre

DC-modstand, Re: 4.03 ohm
Resonansfrekvens, Fs: 700 Hz
Mekanisk Q, Qms: 3.376
Elektrisk Q, Qes: 1.163
Total Q, Qts: 0.8651

Specifikationer

Type: Diskant
Membran: 30 mm aluminiumdome med keramisk belægning
Impedans: 4 ohm
Følsomhed: 92 dB ved 2.83 V/1 m
Frekvensområde: 1.5–40 kHz
Effekttålelighed: 80 W RMS, 160 W max
Talspole: 30 mm
Talspolemateriale: Kobber
Talspolebærer: Kapton/polyimid
Ophæng: Behandlet tekstil
Magnet: Ferrit
Frontplade: Støbt aluminium
Yderdiameter: 129.7 mm
Monteringsdybde: 48.9 mm
Monteringshul: 101.8 mm
