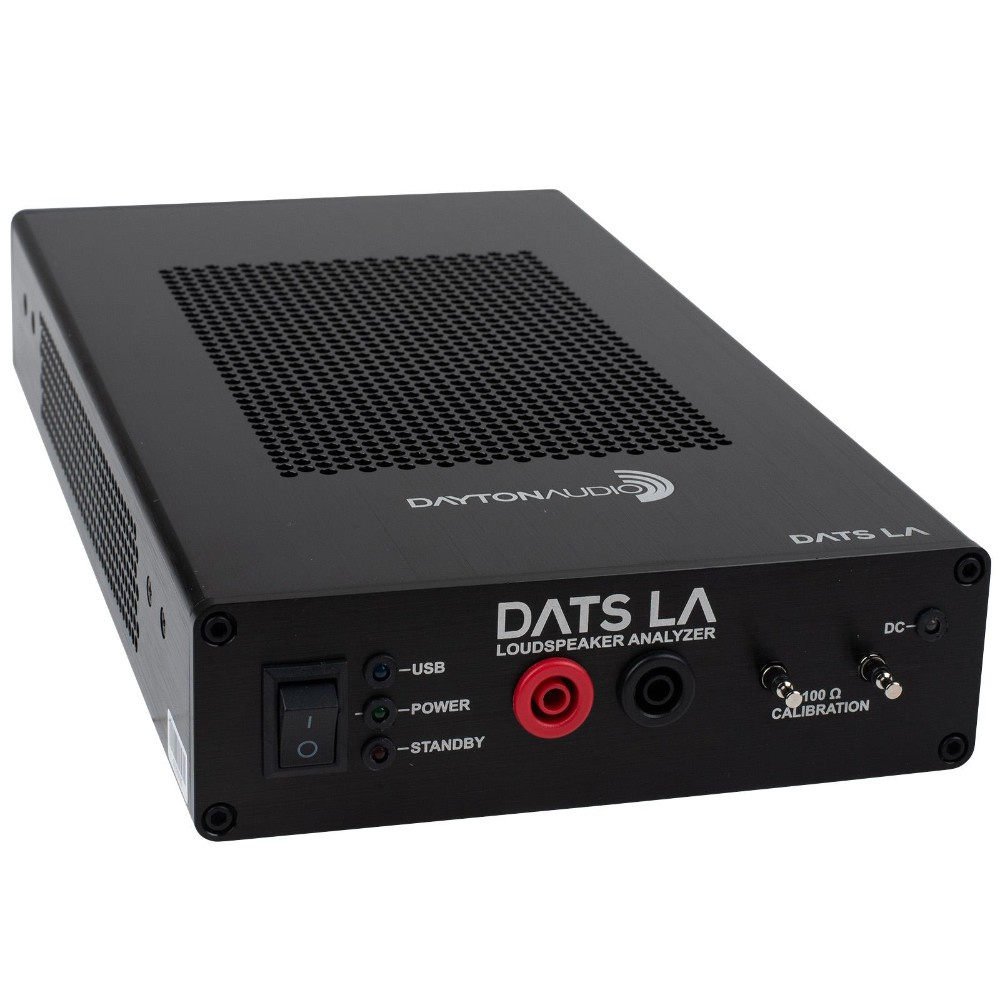

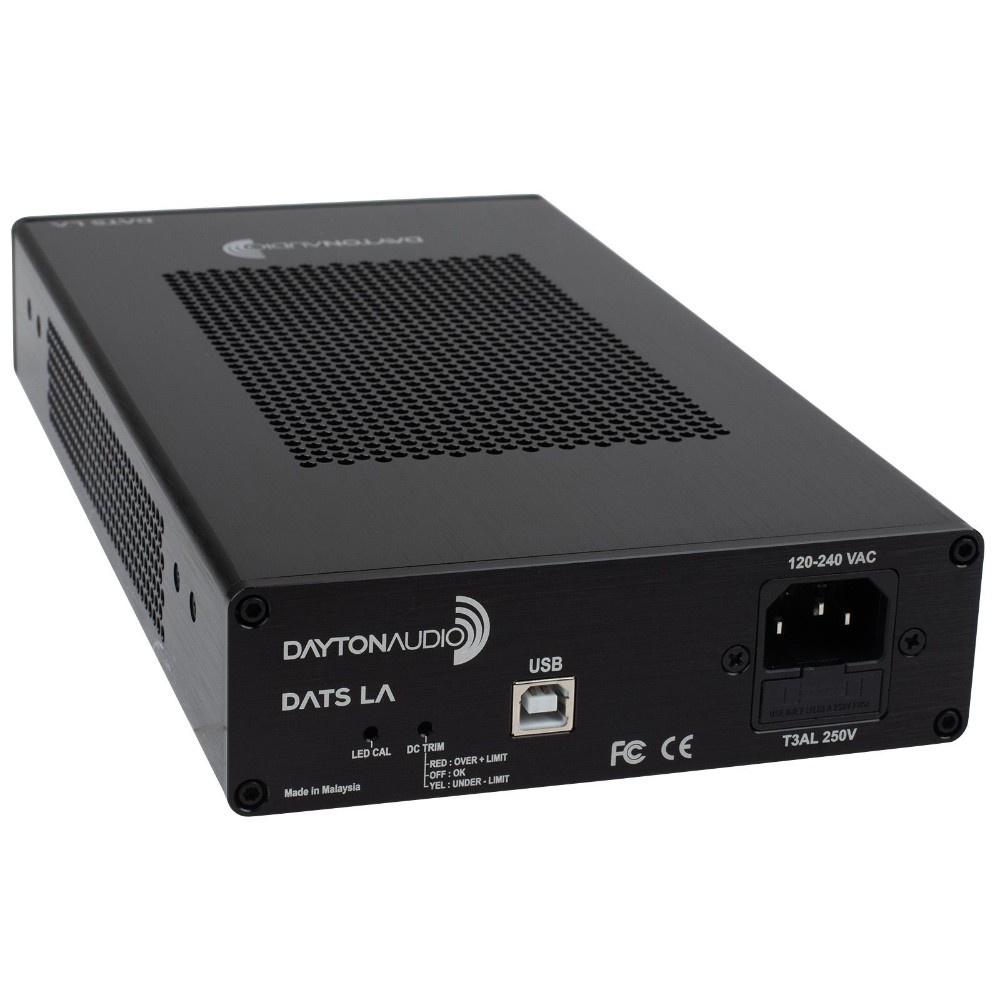

Dayton Audio DATS LA er værktøjet for designere og udviklere, der har brug for mere end traditionelle T/S- og impedansmålinger. Med en integreret 100 watts forstærker, patenteret DC-bias-analyse og et komplet målesystem til alle slags parametre giver DATS LA en unik indsigt i, hvordan en enhed faktisk opfører sig under reel belastning.

• Patenteret DC-bias-metode, der afslører Bl og Kms-symmetri
• Integreret 100 watts AC/DC-forstærker
• Måler små og store T/S-parametre
• Analyser motorkraft, symmetri og ophæng
• Impedanssweep til kasser og afstemninger
• Bl(x), Kms(x) og Le(x)-kurver
• Avanceret LCR-måling
• Oscilloskop og tonegenerator
• USB-forbindelse til PC

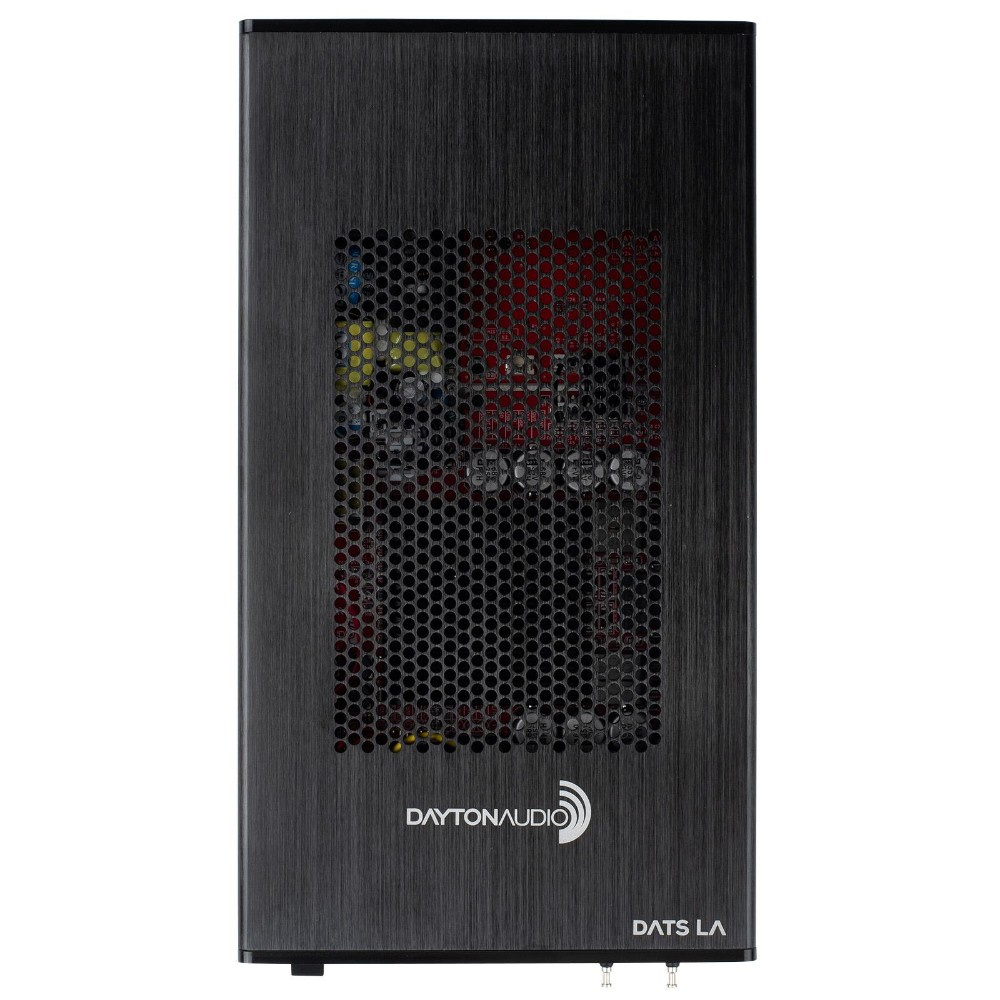

• Robust, bærbar konstruktion

BEMÆRK! For at få korrekte resultater gælder de samme principper som med traditionelle måleværktøjer, men med større nøjagtighed:

• Tæt ikke for ventilationshuller i magneten på enheden, det påvirker ophængets opførsel.
• Ved måling af Vas og Mms er enten en kendt testvægt på keglen eller en lukket testkasse nødvendig. Større kegler og stivere ophæng kræver mere vægt.
• DATS LA arbejder med højere testniveauer end DATS V3. Sørg for, at enheden er ordentlig fastgjort, når du bruger højere effekt.
• DC-bias-målinger bør udføres i et stille miljø uden luftstrøm, da kegleudsving ved lave frekvenser er følsomme over for forstyrrelser.

Hurtig start

• Download softwaren (Windows):
  Klik her for at downloade

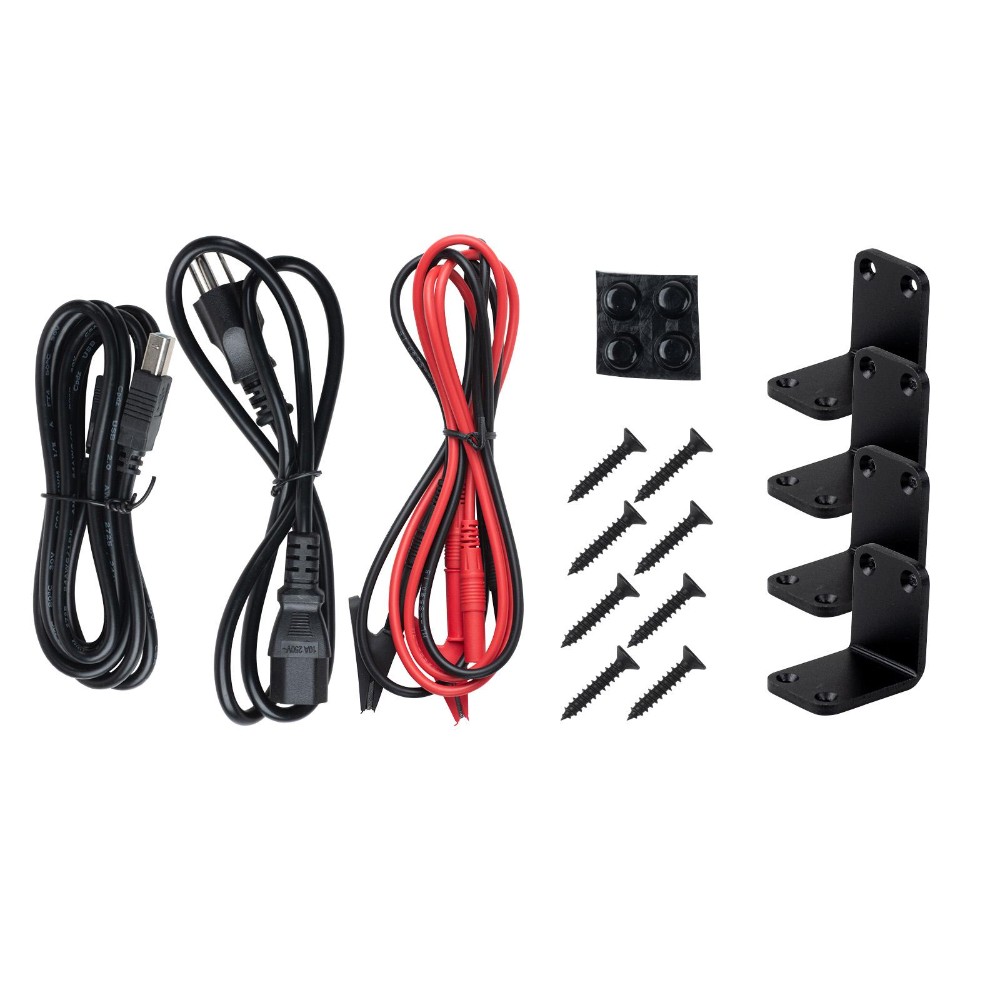

• Installer og tilslut DATS LA med USB-B-kablet til computeren.
• Start softwaren.
• Gå til “Impedance Analyzer” og udfør en Test Leads Calibration, forbind testkablerne og bekræft.
• Udfør derefter en Impedance Calibration mod de indbyggede terminaler.
• Tilslut klipsene til enheden og begynd at måle.

Softwaren viser impedanskurver i realtid og udtrækker automatisk relevante parametre.

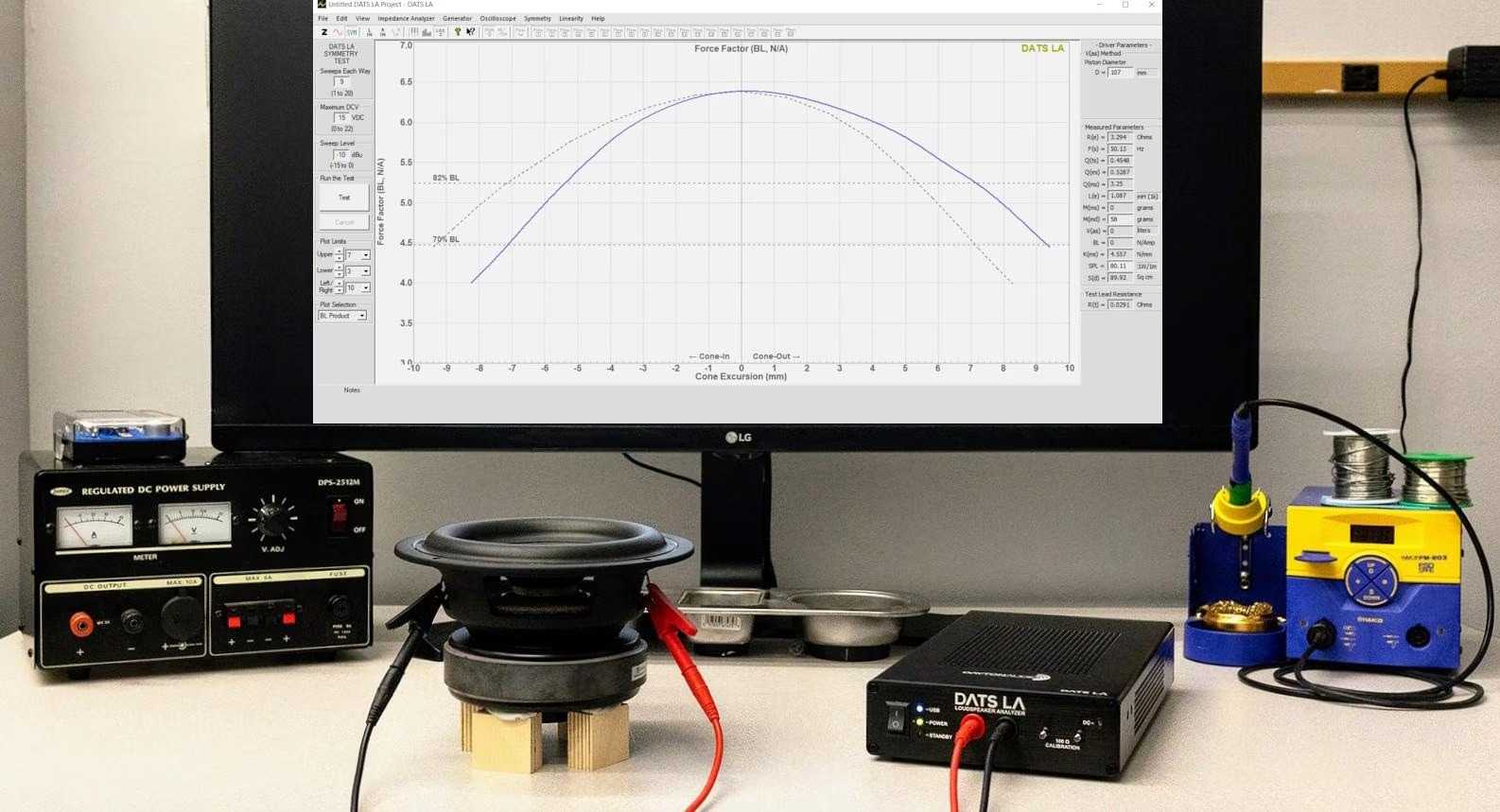

DC-bias: afslører reelt motor- og ophængsopførsel
Standardmålinger viser enhedsdata ved små signaler, men i virkeligheden ændres motorkraft (Bl), compliance (Kms) og induktans (Le), når keglen bevæger sig. Her er DATS LA unik. Den patenterede teknik (U.S. Patent #11,272,301) bruger kontrollerede DC-offsetpulser til at placere talespolen i forskellige positioner før impedanssweeps køres. På denne måde får du:

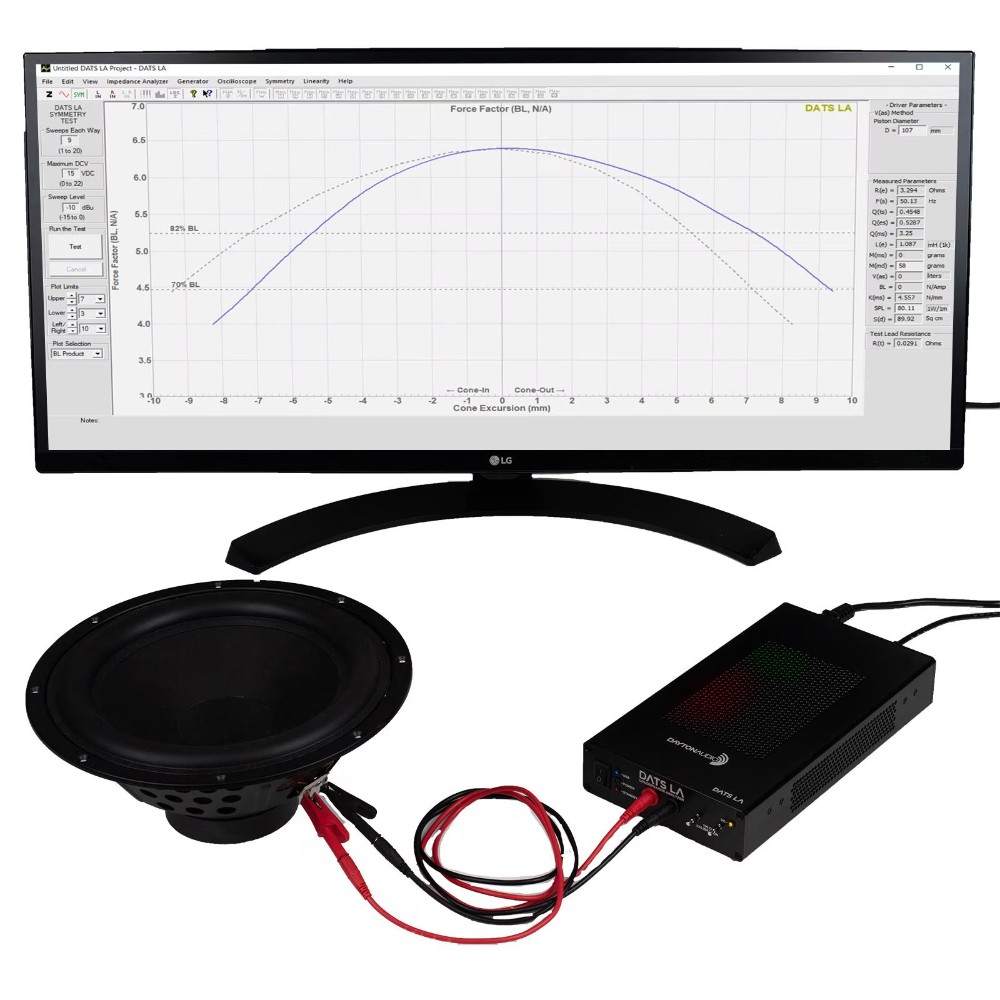

• Bl(x) - motorstyrke gennem hele slaget
• Kms(x) - ophængets stivhed gennem slaget
• Le(x) - induktans og dens variation med slag

Kurverne viser tydeligt asymmetrier, konstruktionsfejl, mekaniske begrænsninger og motorforluster, som ellers er ekstremt svære at analysere med en almindelig DATS V3.

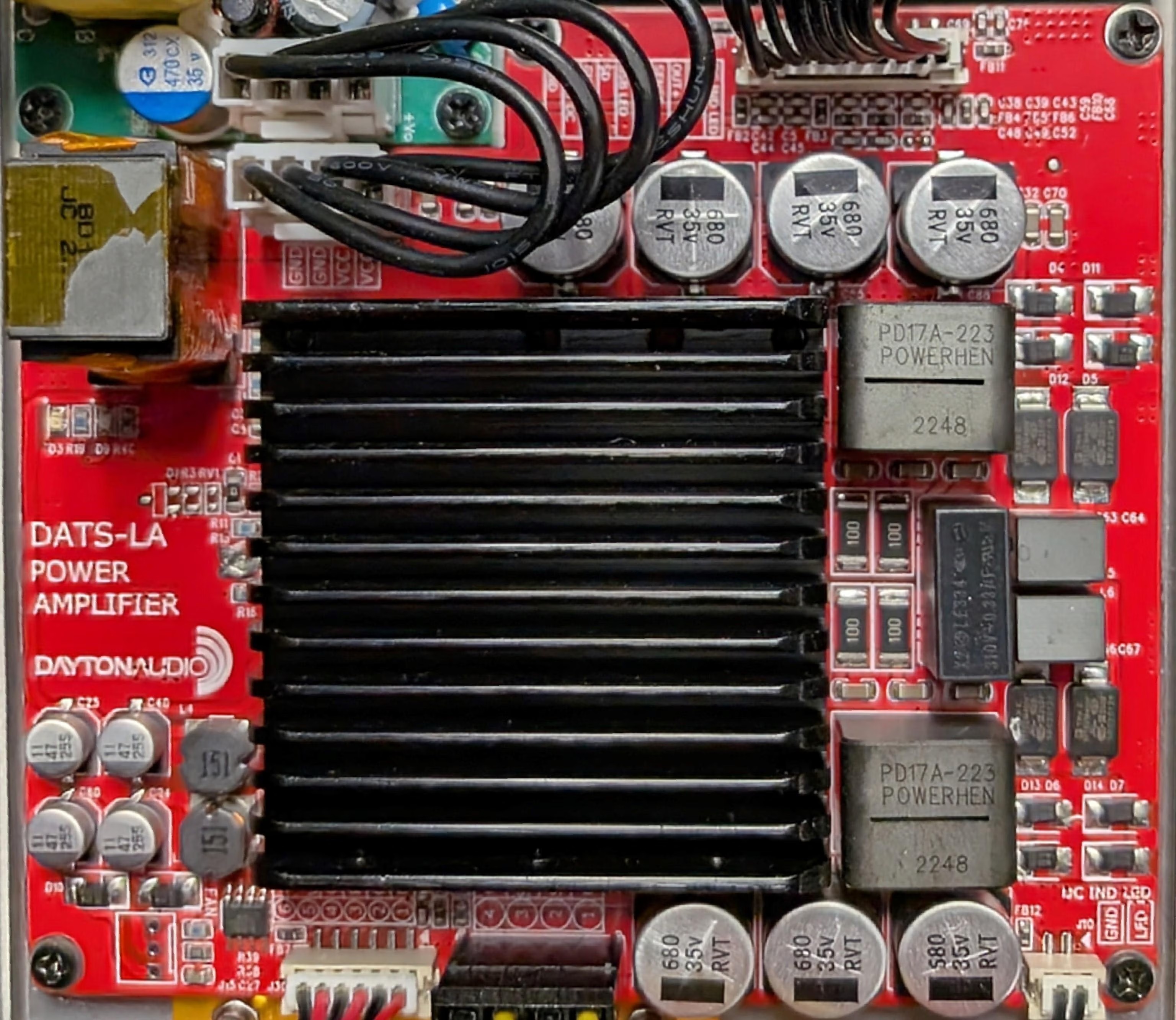

100 watts forstærker til store signaler
DATS LA måler ikke kun enheder ved "labsnille" signalniveauer som DATS V3, men kan drive dem på op til 100 watt, hvilket gør det muligt at se:

• motorforluster ved høje udsving
• fluxmodulation
• termisk kompression
• ændring af Re ved spoleopvarmning
• hvordan T/S-parametre ændres ved højere signalniveauer

Dette er kritisk for at modellere reelt opførsel, især i grovere bas- og PA-enheder.

T/S-parametre - små og store signaler
Små parametre:

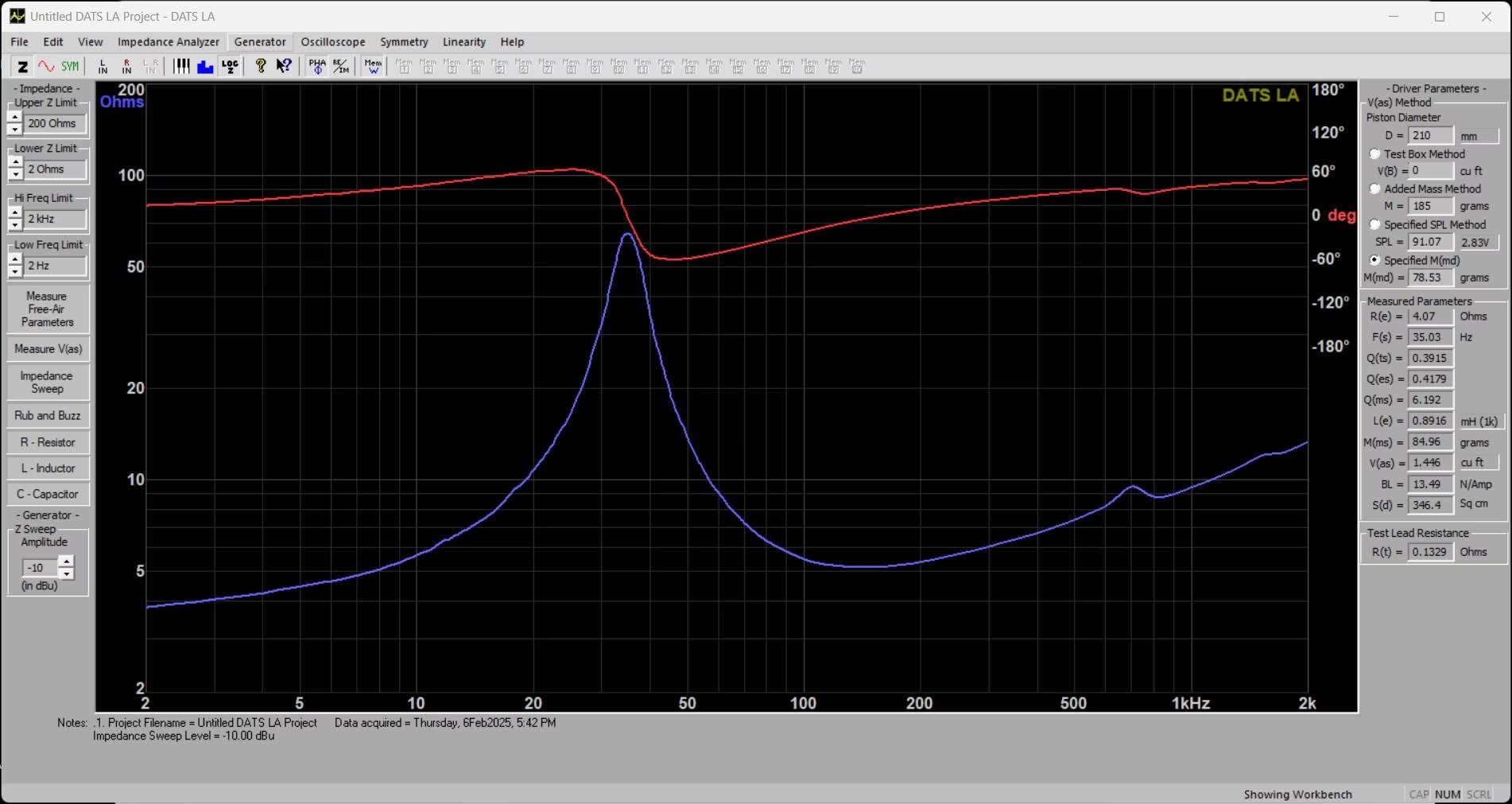

Vælg "Measure Free-Air Parameters" så vises Fs, Qts, Qes, Qms, Le og impedanskurve.
Tilføj vægt eller brug testkasse og vælg “Measure Vas” for at få Vas og Mms.

Store parametre:
Øg udgangsniveauet og mål igen. Programmet viser, hvordan parametrene ændres ved højere spænding.

Afstemninger og kasseparametre
Med et impedanssweep i monteret kasse ser du:

• afstemningsfrekvens i portet kasse
• Q-værdi i lukket kasse
• lækage eller tabt tæthed
• forskudte resonanser, der indikerer konstruktionsproblemer

Tips! Afstemningen ligger i impedansdalen mellem de to toppe i en portet kasse. Har du flere afstemninger, så er princippet det samme og afstemningerne ligger mellem to toppe.

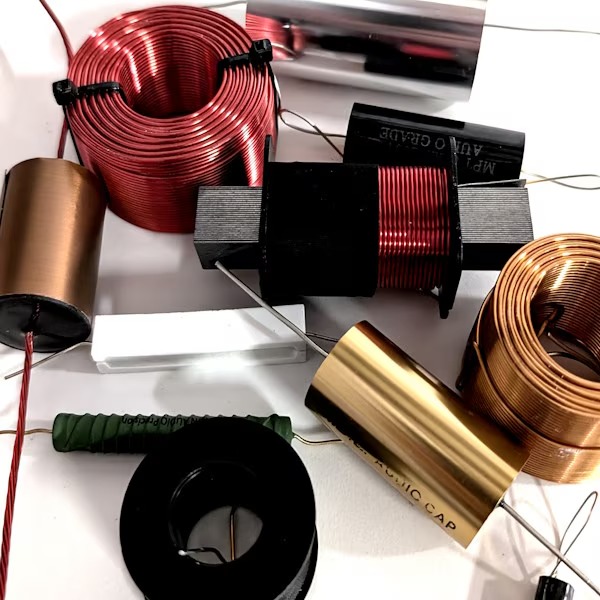

LCR-meter med høj præcision
DATS LA fungerer også som en avanceret komponentmåler:

• Induktorer (spoler) 0.05 mH til 100 mH (inkl. DC-modstand)
• Kondensatorer 0.002 µF til 10 000 µF (ESR, Q, tabsvinkel)
• Modstand 0.002 ohm til 10 000 ohm

Perfekt til måling af filterkomponenter og passive netværk.

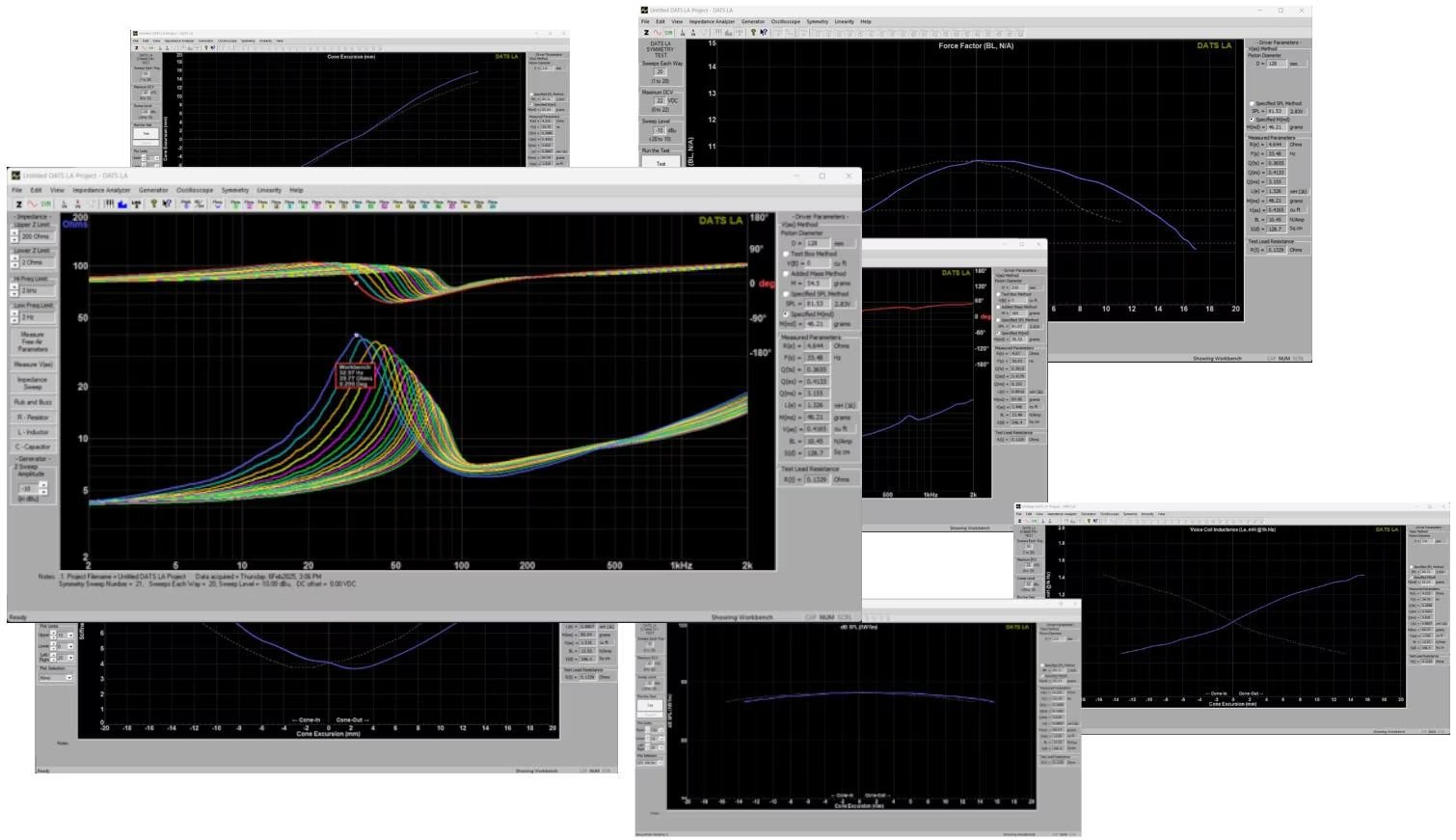

Mere end bare grafer
Softwaren, der hører til DATS-LA, tilbyder:

• Bl(x), Kms(x), Le(x) med inverteret referencekurve
• Oscilloskoptilstand med to spor
• Tonegenerator med valgfri bølgeform
• Måling af Wright-parametre
• Eksport til simuleringer
• Hurtig kalibrering og lagring af projekter

DATS LA sammenlignet med DATS V3:

Specifikationer
Maxeffekt: 100 W RMS ved 4 ohm
Frekvensområde: 0.1 Hz til 20 kHz
USB-B dataforbindelse
Isolerede udtag til bananstik
Netspænding: 120–240 V AC
Effektforbrug: 100 W
Mål: 46 x 145 x 274 mm
Vægt: 1.7 kg

Link til software (kun Windows)
Link til startvejledning
Link til patent
