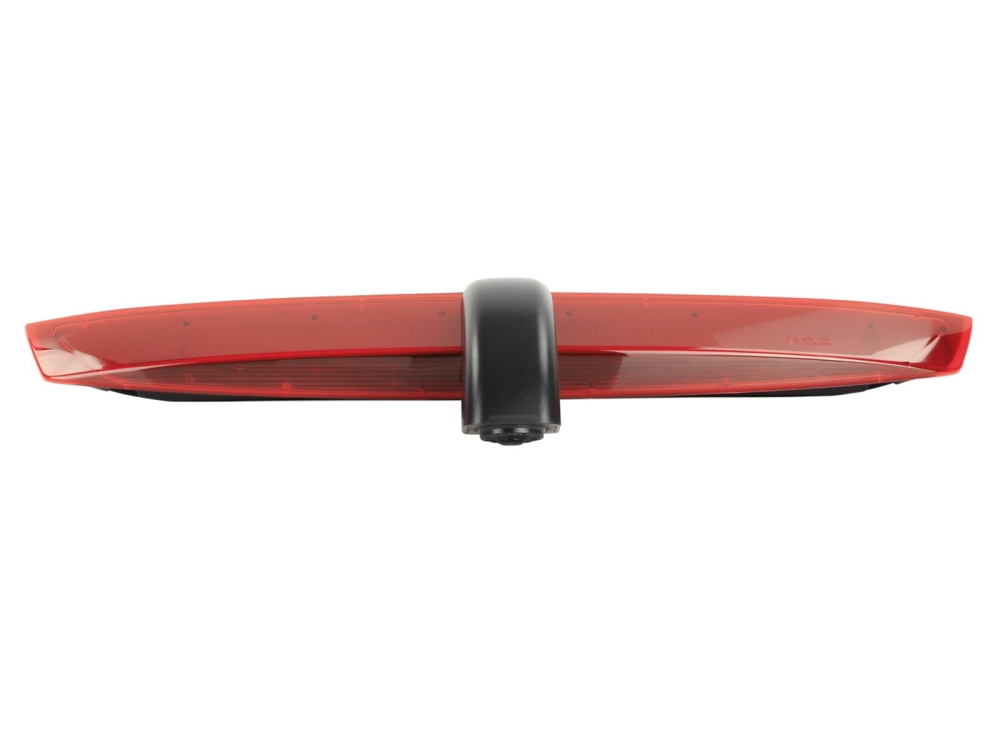

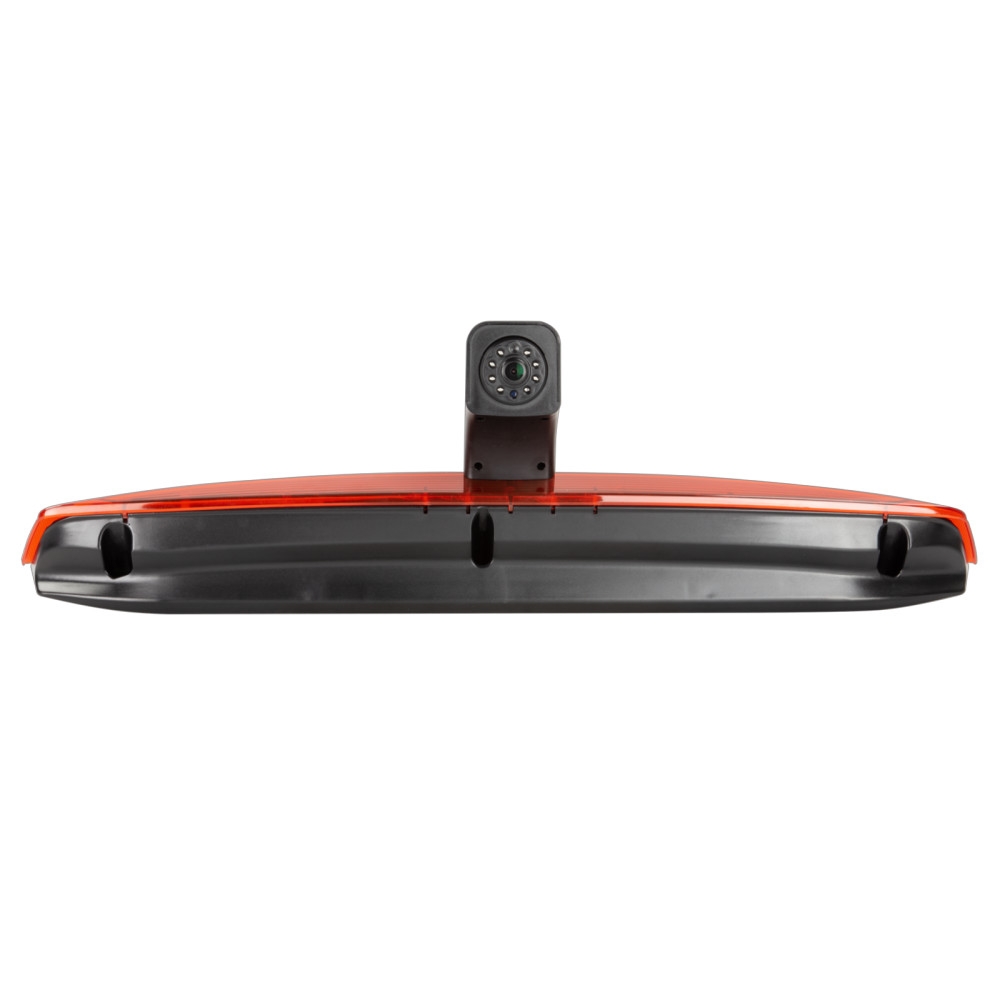

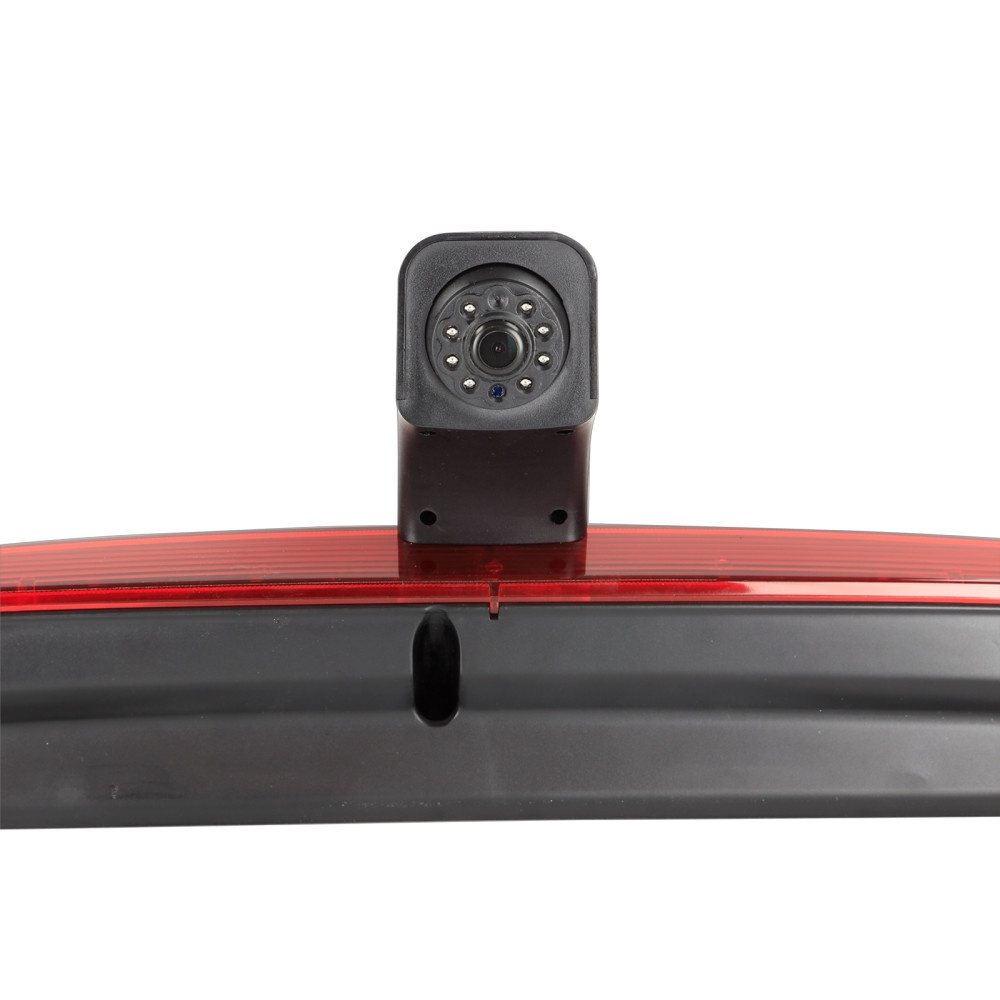

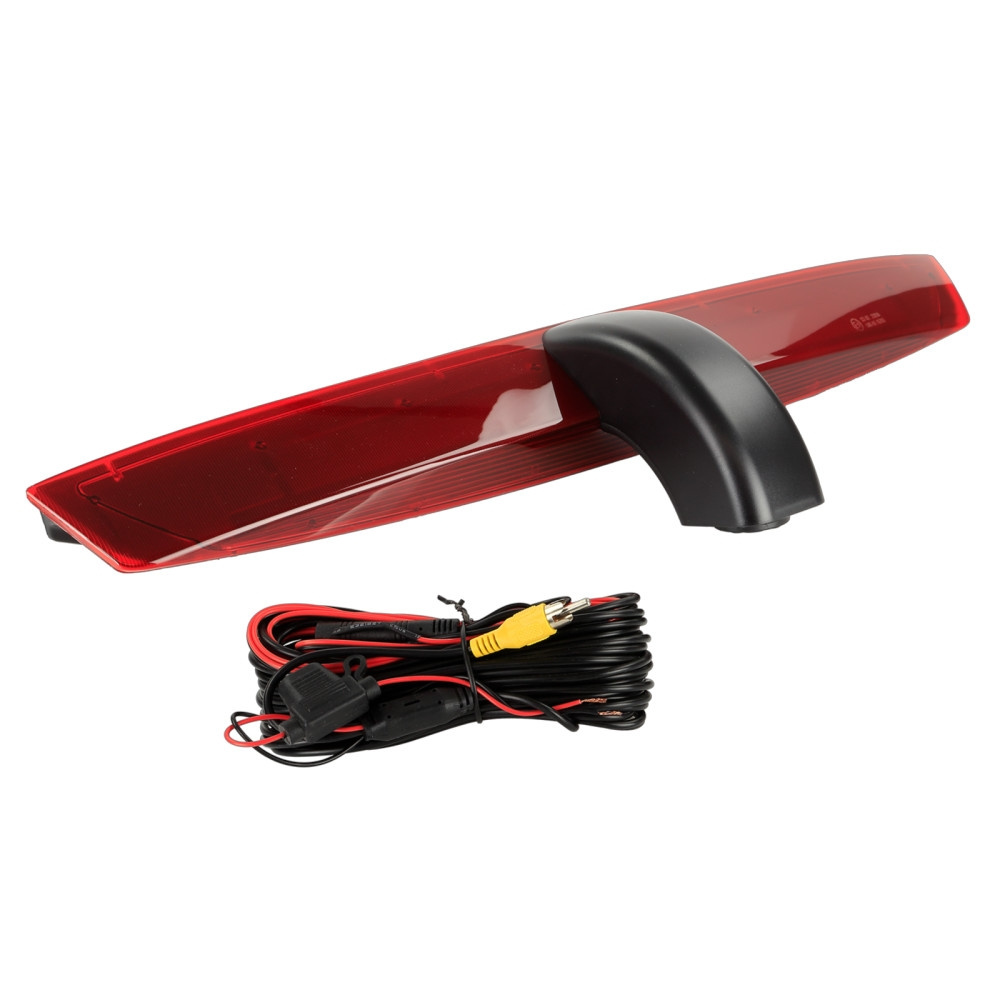

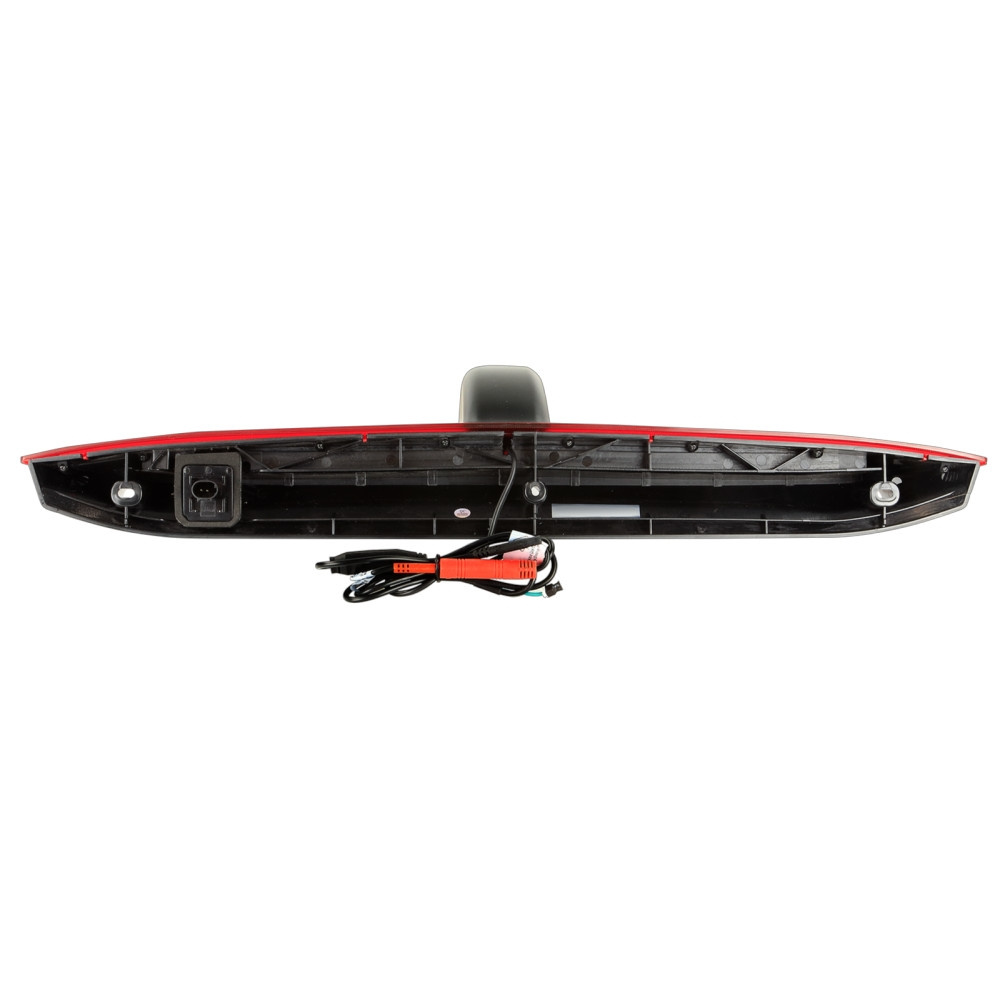

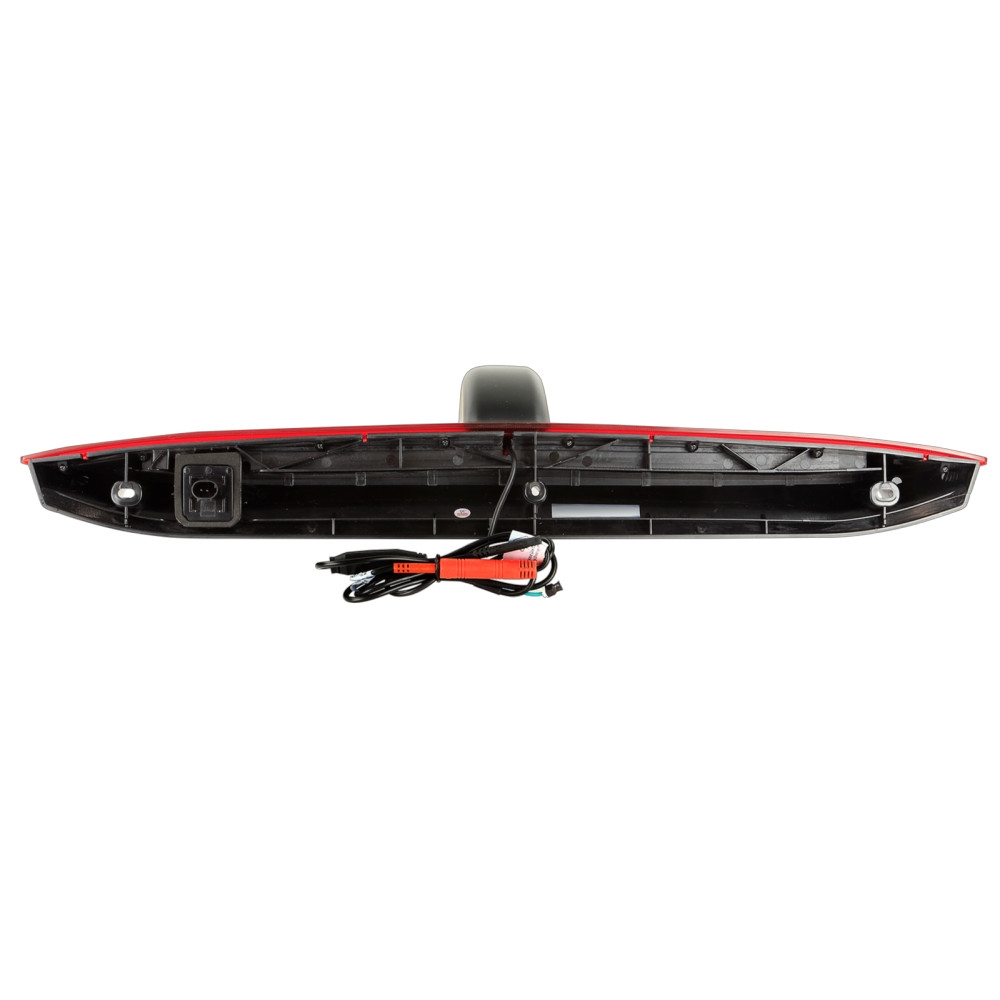

ACV 771000-6074 er et bakkamera designet til Mercedes Benz Vito (W447) med dobbel bagklap, produceret mellem 06/2014 og 2023. Produktet er designet til at erstatte OEMs tredje bremselys og tilbyder retningslinjer samt justerbar synsvinkel.
- Passer til kontinuerlig drift.
- Justér synsvinklen og kamerainstillingen på installationsstedet med en testmonitor før installation.
- Driftsspænding: +12V.
- Inkluderer en 1m pigtail med 4-pins ACV-systemkontakt.
- IP68-klassificeret til at modstå barske vejrforhold.
Dette kamera har et plastdesign og fås i sort og rød farve. Retningslinjer kan aktiveres eller deaktiveres via en jumper, og synsvinklen kan justeres for at passe til forskellige installationsbehov. Kameraet har en 1/3"" CMOS billedsensor og bruger NTSC TV-system. Med effektive pixels på 976 x 592 og en opløsning på 600 TV-linjer giver det et klart og tydeligt billede. Linse vinklen er diagonalt 160° med en horisontal synsvinkel på 115° og vertikal synsvinkel på 75°. Kameraet er konstrueret til at fungere i temperaturer mellem -30°C og 75°C og kan opbevares i temperaturer mellem -40°C og 80°C. Målene er tilpasset for at passe til det OEM-bremselys, som det erstatter. Tilslutningsanvisninger: - Rød kabel: +12V strømforsyning. - Sort kabel: direkte jordforbindelse til bilens karrosseri. - Gul RCA-kabel: video tilslutning. - Grøn jumper: aktivere/deaktivere retningslinjer. Det er vigtigt at sikre, at det tredje bremselys er korrekt tilsluttet ved installation af bakkameraet for at undgå fejlinformationer. Hvis der opstår en fejl i informationsdisplayet, kan OEM-lampen tilsluttes parallelt, eller en belastningsmodstand (10k Ohm, 5 Watt min) kan bruges til at simulere OEM-lampen.
Passer til
Mercedes Benz Vito (W447) 06/2014 - 2023
Specifikationer
Billedsensor: 1/3"" CMOS
TV-system: NTSC
Effektive pixels: 976 x 592
Linse: 1,9mm / F 2.0
Opløsning: 600 TV-linjer
Linsevinkel diagonalt: 160° + 5°
Synsvinkel: horisontal 115° vertikal 75° + 5°
IP-klassificering: IP68
Terminal: 4-pins ACV-systemkontakt (m) Ø5,2 mm
Driftsspænding: +12V DC
Strømforsyning: +12V DC
Driftstemperatur: -30°C - 75°C
Opbevaringstemperatur: -40°C - 80°C
Mål: se 3. OEM bremselys
Pigtail ved kameraet: 1m +/- 4-pins ACV-systemkontakt (m) Ø5,2mm
Tilslutningskabel: 20cm +/- 4-pins ACV-systemkontakt (f) Ø10mm / 4-pins ACV-systemkontakt (m) Ø5,2mm
