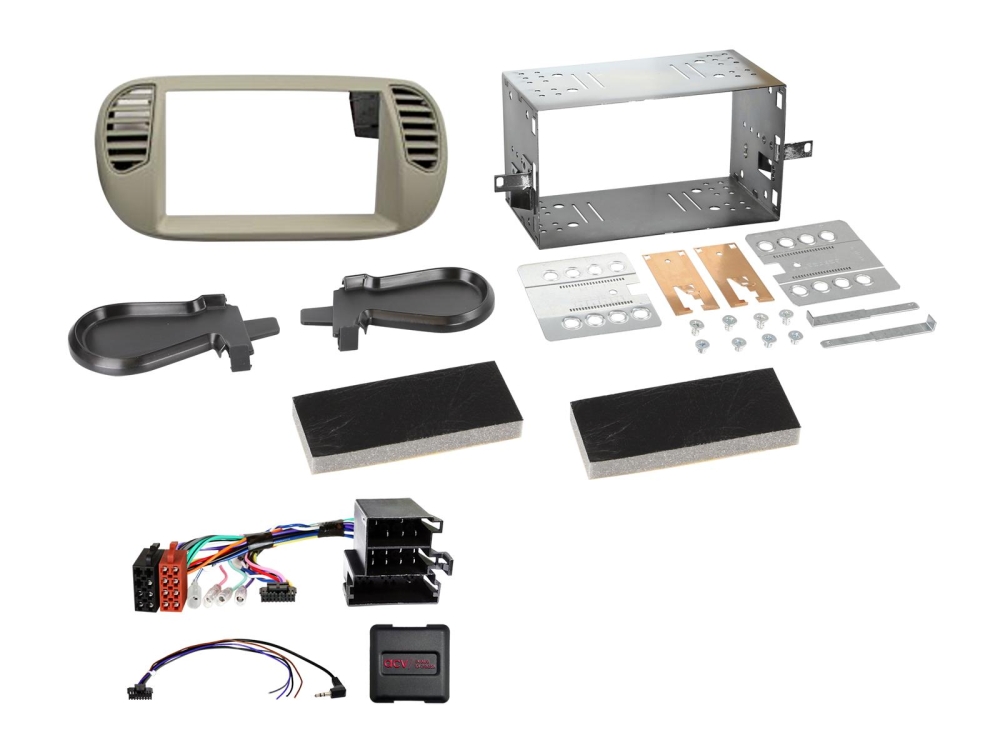

ACV 621094-23-1 er et 2-DIN kit til Fiat 500, fremstillet til at passe modeller fra oktober 2007 til juli 2015. Kittet er i farven perlegrå og indeholder alle nødvendige komponenter til at udskifte en original hovedenhed (HU) med en eftermarkedsmodel.
- Inkluderer monteringsramme og HU-kontakt for nem installation.
- Giver alle nødvendige analoge signaler til drift af eftermarkeds HU.
- Kompatibelt med specifikke OEM HU og indstillinger for køretøjet.
- Installation kan kræve tilpasning af originale ventilationskanaler.
- Leveres med detaljerede installationsvejledninger for korrekt tilslutning.
Produktet er designet til at sikre, at alle funktioner i køretøjet fungerer korrekt efter installation af en ny hovedenhed. Det er vigtigt at kontrollere OEM HU og køretøjets indstillinger, før installationen påbegyndes. Kittet indeholder også en SWC-kontakt, der muliggør brug af ratkontrol, men nogle funktioner kan være begrænsede afhængigt af køretøjets udstyr og den valgte eftermarkeds HU. Kontroller, at de medfølgende kontakter passer både optisk og teknisk med bilens system.
Ved installation er det vigtigt at følge de angivne trin nøje for at sikre korrekt funktion. Hvis der opstår problemer med installationen, anbefales det at nulstille den originale HU og kontrollere alle forbindelser.
For at sikre, at installationen bliver vellykket, bør følgende signaler tages i betragtning:
Rød: +12V tændingsklemme 15
Orange: +12V belysningsklemme 58
Lilla/hvid: +12V baksignal
Lyserød: hastighedspulssignal
Grøn: GND parkeringsbromssignal
Maksimal belastning for udgangene er 100 mA.
Det er vigtigt at bemærke, at eventuelle ændringer af kabelføringen eller installationen bør udføres af en uddannet specialist for at undgå garantiproblemer og sikre korrekt funktion.
Passer til
Fiat 500 (ZAF 312) 10/2007 - 07/2015
