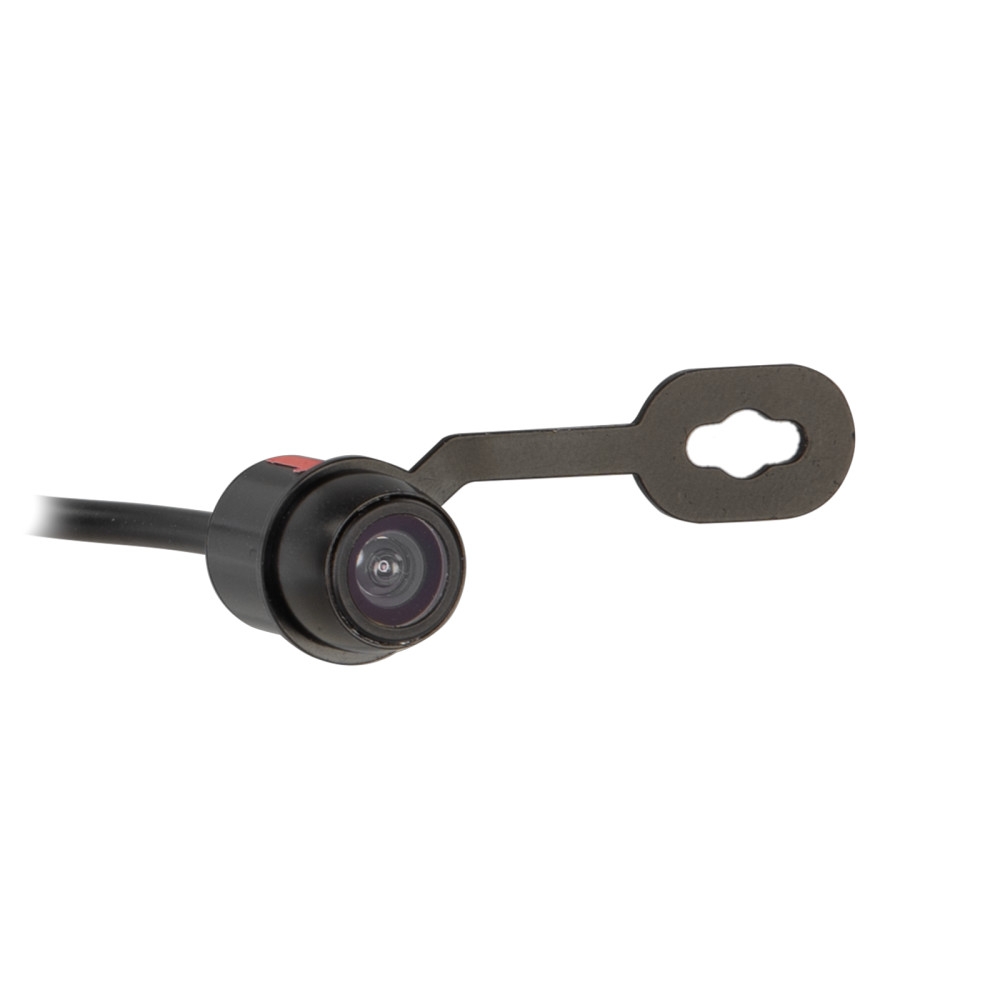

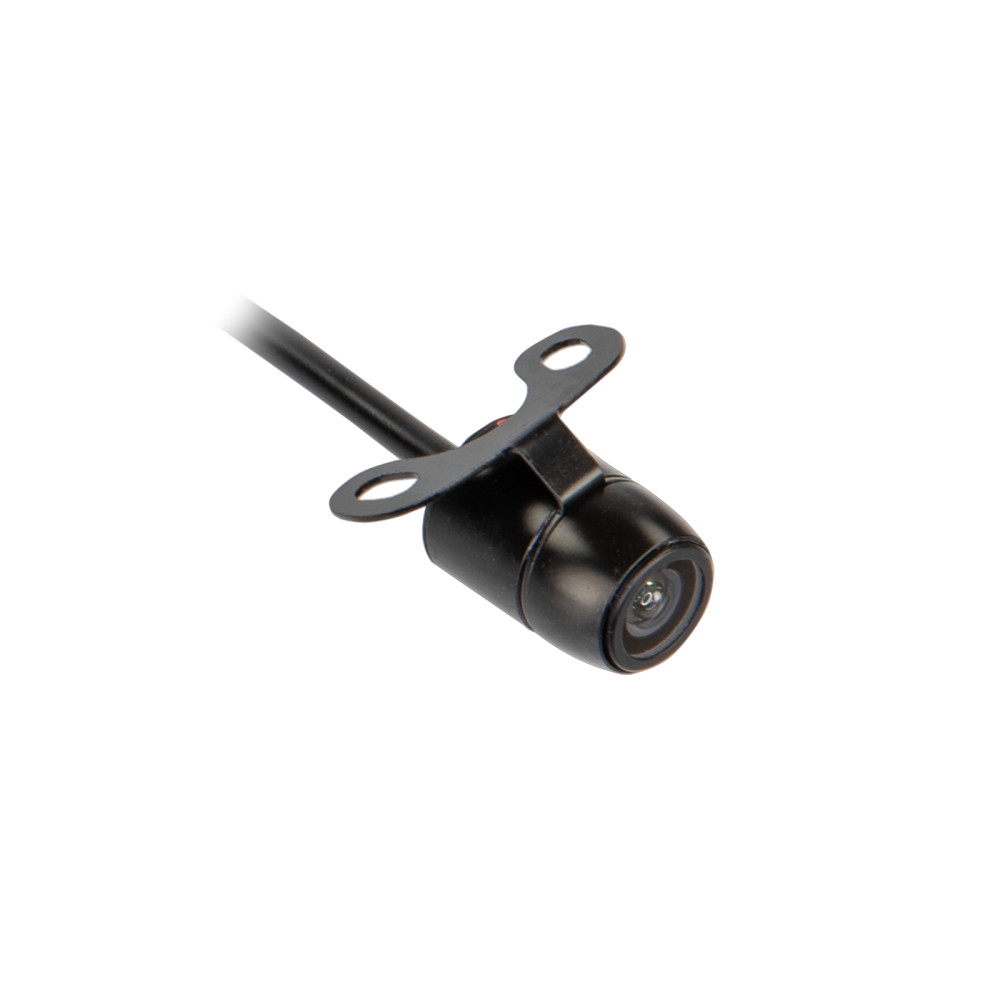

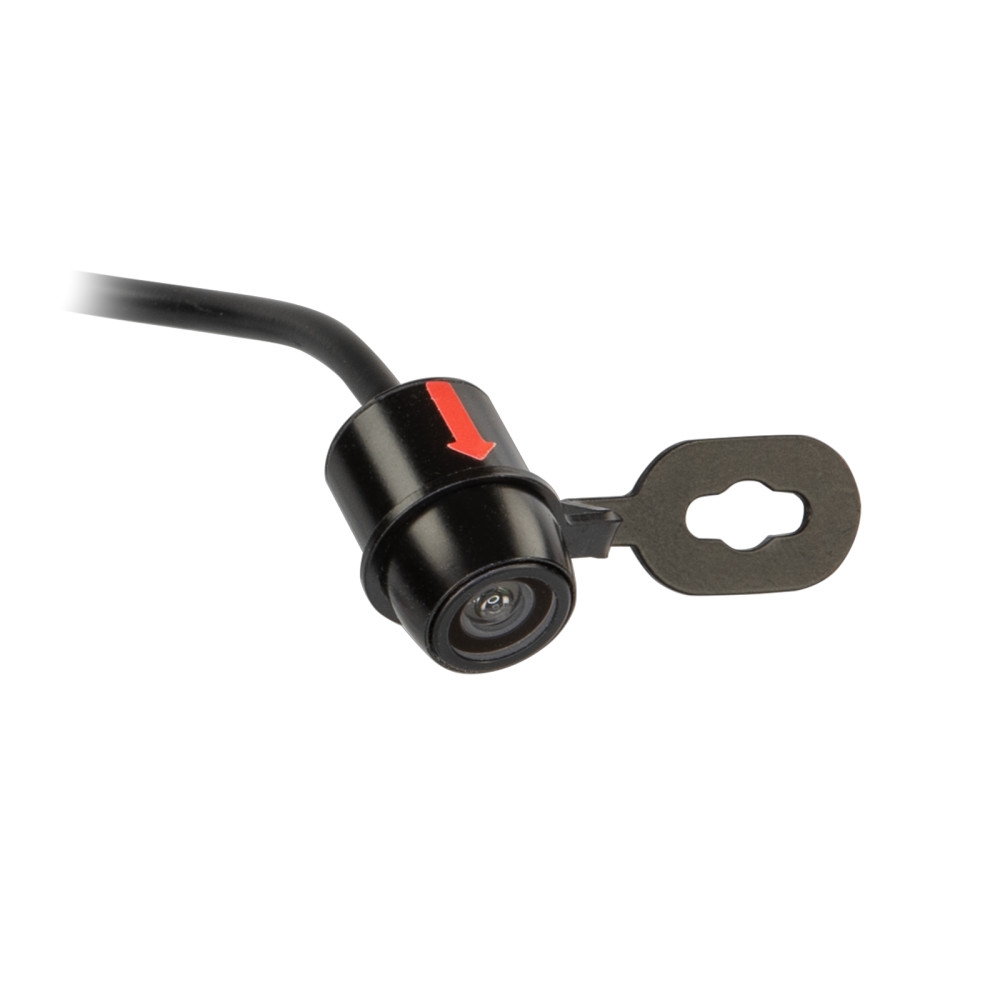

ACV 771000-6711 er et universelt bag- og frontkamera med rund design. Det er designet til at give et klart billede af omgivelserne bag og foran køretøjet, hvilket øger sikkerheden ved parkering og manøvrering. Kameraet har flere installationsmuligheder og er udstyret med retningslinjer og spejlfunktion.

• Universelt bag- og frontkamera med rund design
• Flere monteringsmuligheder: underkonstruktion, opbygning eller indbygget installation
• Retningslinjer kan aktiveres eller deaktiveres
• Spejlfunktion for nem brug

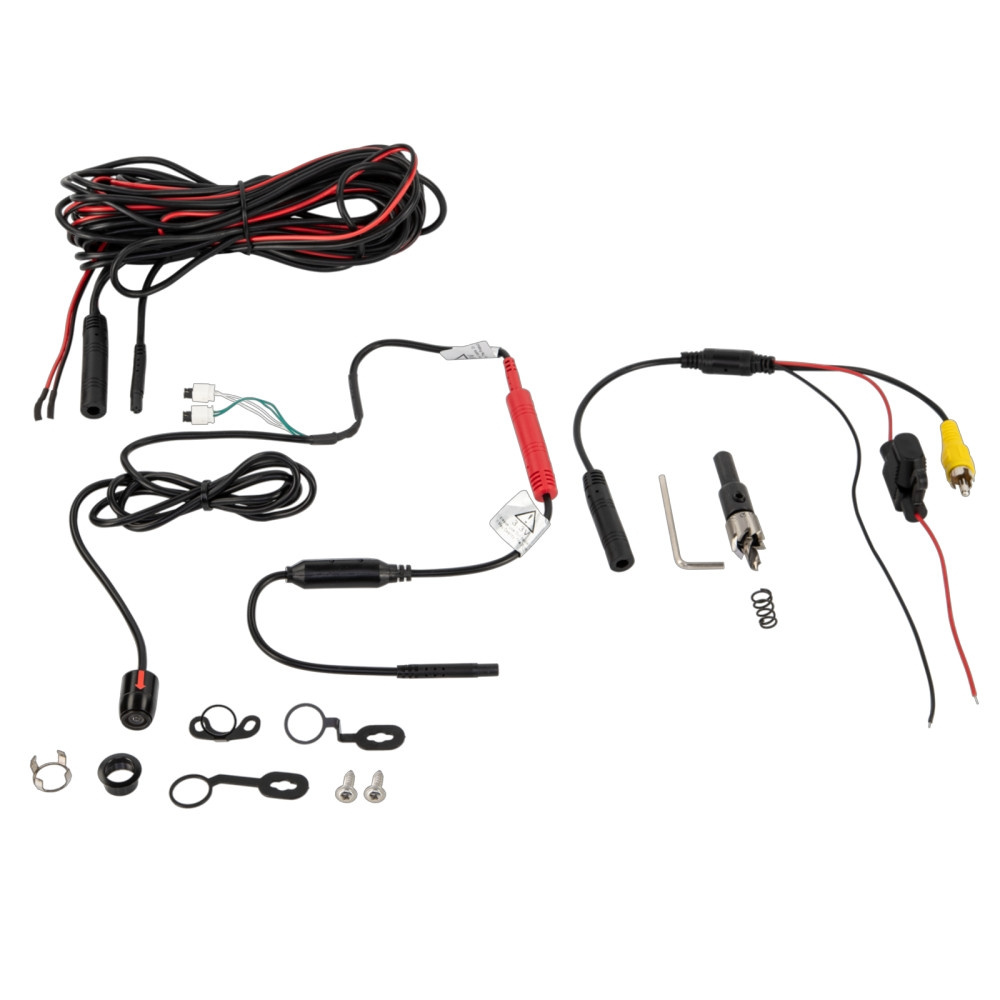

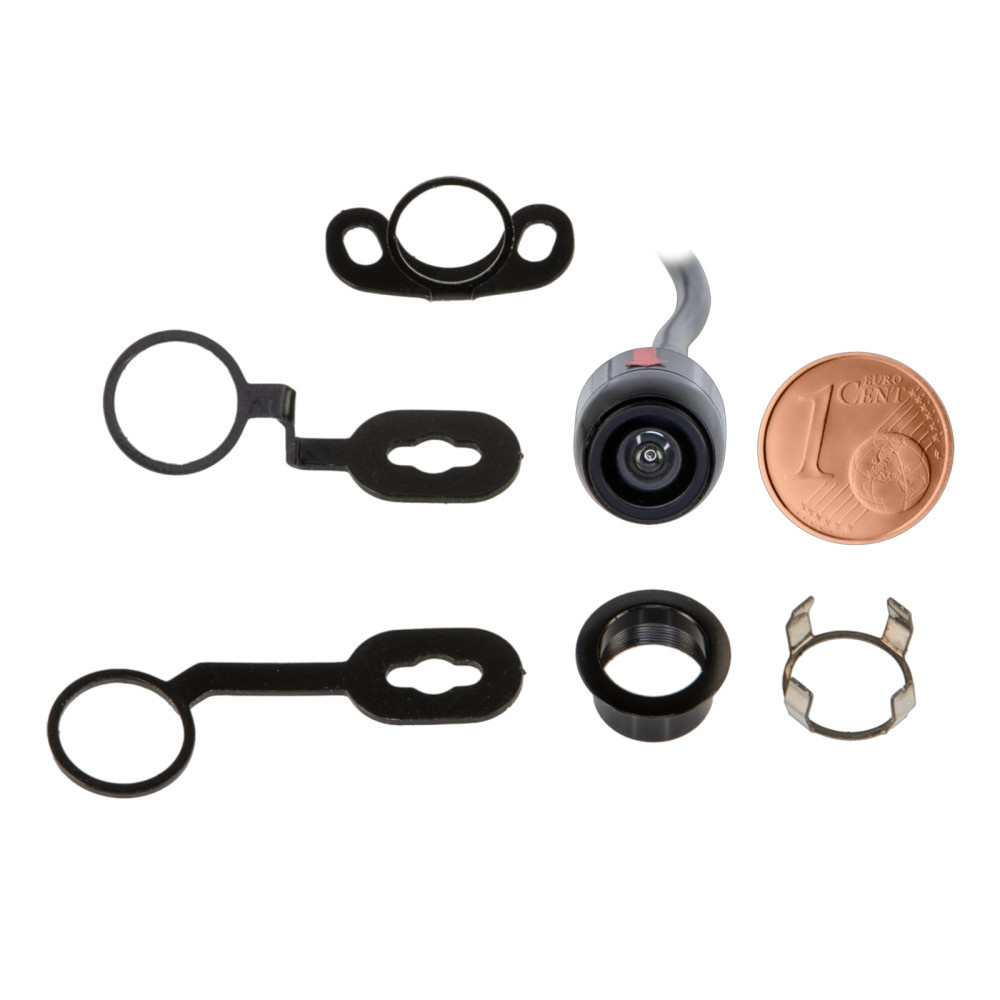

• Forskellige monteringsbeslag medfølger for fleksibel installation

Kameraet er egnet til kontinuerlig drift og bør kontrolleres med en testmonitor inden installation for at sikre korrekt synsvinkel og justering. Det har en driftsspænding på +3V og strømforsyning på +12V eller +24V uden behov for en spændingsomformer. Vær opmærksom på, at en tilslutning med +3V i leverancen kan skade kameraet.

Tilkoblinger:
Rød: +12V / +24V (laststabiliseret, sikret)
Sort: Bilens karrosseri, direkte jord/GND
Gul RCA: Video
Grøn: Aktivere/deaktivere retningslinjer
Hvid: Aktivere/deaktivere spejlfunktion

Produktets egenskaber:
Design: Plastik
Farve: Sort
Billedsensor: 1/4"" CMOS
TV-system: NTSC
Opløsning: 682 x 496 pixels
Lux: 0,3
TV-linjer: 480
Linseelement: Diagonal 135° +/- 5°
Betrachtningsvinkel: Horisontal 95°, Vertikal 75° +/- 5°
IP-klassificering: IP68
Tilslutning: 4-polede ACV-systemkontakt (han) Ø5,2 mm
Driftsspænding: +3V DC
Strømforsyning: +12V / +24V DC (med spændingsomformer)
Strømforbrug: 60mA
Driftstemperatur: -20°C til 77°C
Opbevaringstemperatur: -40°C til 85°C

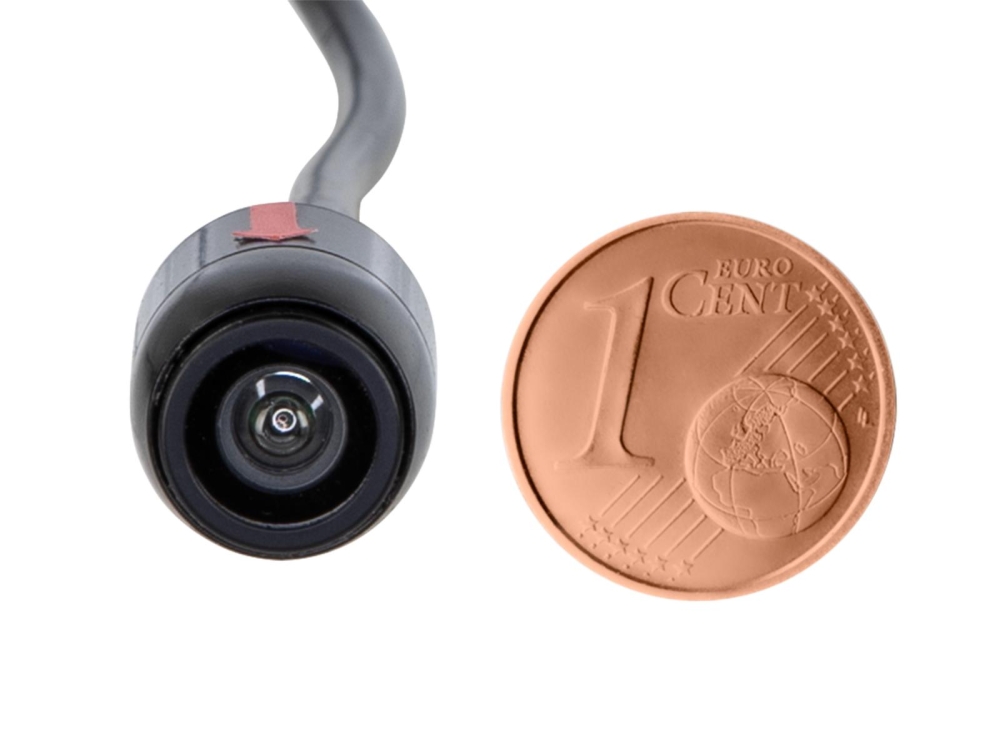

Mål: Ø12,5 mm
Pigtail ved kameraet: 1m +/-: 4-polede ACV-systemkontakt (han) Ø5,2 mm
Forlængelseskabel: 6,5m +/-: 4-polede ACV-systemkontakt (hun) Ø10 mm / han Ø5,2 mm
Strømkabel rød: 3m +/- indlæg kabel: tilslutning til kamera / tilslutning baglys til monitor
Jord/GND-kabel sort: 3m +/- indlæg kabel: tilslutning bilkarrosseri direkte/GND til kamera / bilkarrosseri direkte/GND til monitor
Tilslutningskabel: 20cm +/-: 4-polede ACV-systemkontakt (hun) Ø10 mm
Rød: Strømforsyning
Sort: GND
Gul RCA: Video

Valgfrit tilbehør:
Kamerakabel forlængelse til ACV kamera 5m > artikel: 771000-6305
Kamerakabel forlængelse til ACV kamera 10m > artikel: 771000-6310
Kamerakabel forlængelse til ACV kamera 15m > artikel: 771000-6315
