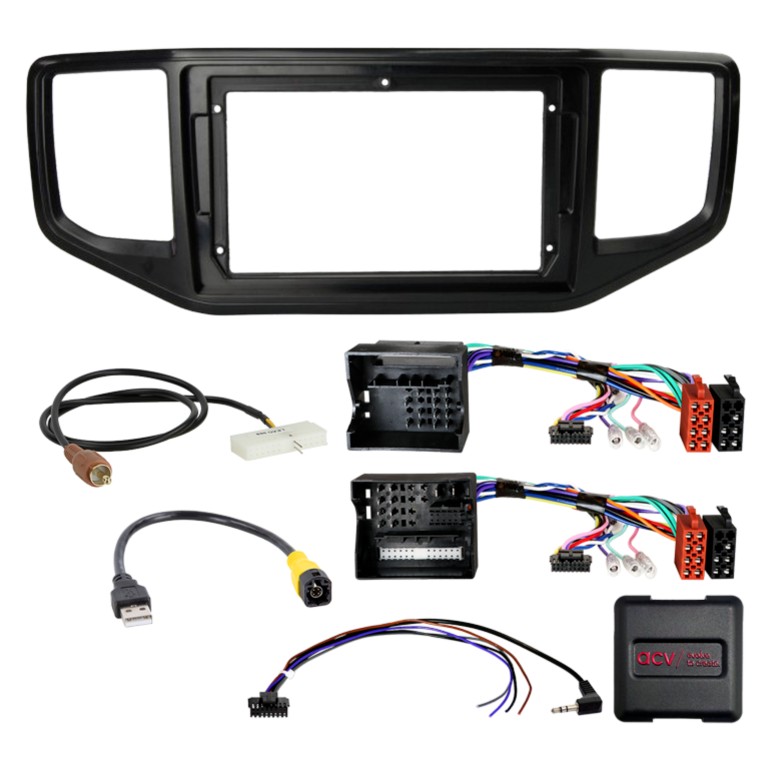

ACV 691324-90-1-3 er et 9" installationskit til VW Amarok (2H) modelår 2016 - 2022 med 40Pin/52Pin Quadlock-stik, ratbetjeningskabel, antenneadapter og USB-tilslutning.

• Inkluderer en radioblende tilpasset VW Amarok 2016-2022 i sort
• Komplet installationskit til at erstatte original hovedenhed med alle nødvendige adaptere og grænseflader
• Understøtter ratbetjeningsfunktion via OEM SWC med 3,5 mm jack eller løse kabler
• Antenneadapter Fakra (han) til DIN (hun) med 12V phantomforsyning medfølger
• USB-adapter med LVDS gul stik til USB-A til tilslutning af eksterne enheder
• Adapter til bakkamera kompatibel med OEM VW MIB-PQ system

OBS!
Dette installationskit indeholder et almindeligt ratbetjeningskabel og ikke en infodapter. Funktioner som køretøjsindstillinger, parkeringssensorer, digital klimakontrol (ingen Climatronic) fungerer således ikke, hvis din bil er udstyret med det.

Produktet er beregnet til at erstatte den originale radio og genskabe så mange køretøjsfunktioner som muligt afhængigt af bilens udstyr og software. Visse funktioner som Trailer Assist, E-Call eller andre førerassistentsystemer kan dog mangle eller ikke understøttes. Kontrollér altid originalenhedens og køretøjets menuer inden installation.

Det er vigtigt at sammenligne adapterstikkenes udseende og tekniske specifikationer med køretøjets for at sikre kompatibilitet. Inden slutmontering bør alle køretøjsfunktioner, indstillinger og ratbetjeningsfunktioner testes for at sikre korrekt funktion.

Installationsvejledningen omfatter kontrol af alle grænseflader og kabler uden spænding, korrekt tilslutning ifølge manual, softwarekonfiguration af grænsefladen samt funktionstest af ratbetjening og øvrige køretøjssystemer. Ved behov for ændringer i konfiguration eller kabelføring skal dette gøres spændingsfrit og følges af omkobling og test. Ved fejl anbefales geninstallation af originalenheden og kontrol af CAN-bussystemet.

Alle tilslutninger og ændringer bør udføres af en uddannet fagmand og kontrolleres grundigt for ikke at påvirke køretøjets garantier eller funktion. Modifikationer sker på eget ansvar og kan påvirke produktets garanti.

Følgende signaler er tilgængelige i kablerne: +12V tænding, +12V belysning, baklyssignal, hastighedspuls-signal, stel og parkeringsbremsesignal. Maksimal belastning på udgange er 250 mA, ved højere krav anbefales relæer med angivne spoler.

Farvekodning på kabler og øvrige tekniske detaljer findes i manualen, som følger med produktet.

Passer til
VW Amarok (2H) 2016-2022

Specifikationer
Monteringsramme 9" sort til VW Amarok 2016-2022
40 Pin og 52 Pin Quadlock VAG-stik
OEM SWC til 3,5 mm jack / løse kabler
Antenneadapter Fakra (han) til DIN (hun) med 12V phantom
USB-adapter LVDS gul til USB-A
Bakkameraadapter til OEM VW MIB-PQ system
Maksimal belastning 250 mA pr. udgang
Relækrav ved højere strømstyrke: 75 Ohm eller 150 Ohm spoler
Farvekodede kabler til strøm, belysning, baklys, hastighed, stel og parkeringsbremse
