ACV 691320-130-1-5 er et komplet 9/10" monteringssæt til bilstereo, tilpasset Seat, Skoda og Volkswagen med 40Pin/52Pin Quadlock-stik, ratbetjeningskabelsæt og antenneadapter.

• Indeholder radioblænding og installationssæt til udskiftning af den originale hovedenhed (OEM HU)
• Passer til køretøjer med forskellige udstyrsniveauer og systemer, herunder MIB-PQ og forskellige OEM-hovedenheder
• Medfølger adapter til ratbetjening (SWC) og antenneadapter Fakra til DIN med 12V phantom power
• Understøtter tilslutninger til 40Pin og 52Pin Quadlock VAG-stik
• Inkluderer kabler og tilslutninger for at bevare visse bilfunktioner, dog kan nogle funktioner som Trailer Assist og E-Call mangle afhængigt af køretøj og udstyr

OBS!
Dette installationssæt indeholder et almindeligt ratbetjeningskabelsæt og ikke en infodapter. Funktioner som køretøjsindstillinger, parkeringssensorer, klima i displayet og så videre fungerer derfor ikke, hvis din bil er udstyret med det.

Monteringssættet indeholder alle nødvendige komponenter til at erstatte den originale stereo og gendanne vigtige bilfunktioner. Det er vigtigt at kontrollere, at adapterens stik matcher køretøjets stik både visuelt og teknisk, inden installation. Visse funktioner kan være begrænsede eller erstattet afhængigt af køretøjets udstyr og den nye enheds software. Installation bør udføres af en fagperson, og alle tilslutninger samt konfigurationer skal kontrolleres nøje for at sikre korrekt funktion. Ved problemer anbefales det at geninstallere originalenheden og kontrollere CAN-bus- og interfaceindstillinger.

Følgende signaler leveres i kablerne: +12V tænding, +12V belysning, baklyssignal, hastighedspuls og jord til parkeringsbremsen. Maks. belastning på udgange er 250 mA, ved højere krav anbefales relæer.

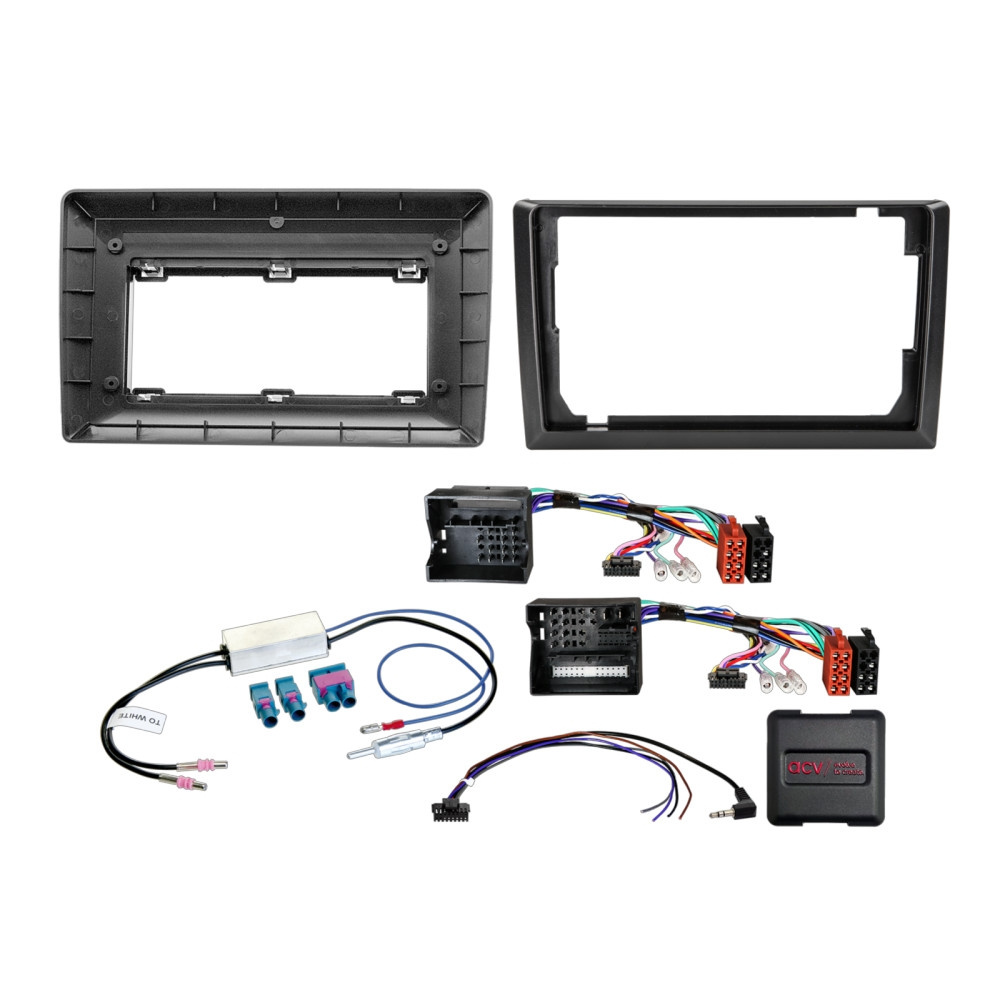

Leveringsomfang: monteringsramme, 40Pin/52Pin Quadlock multikabel, antenneadapter Fakra til DIN med 12V phantom power samt nødvendige tilslutningskabler.

Monteringsvejledningen omfatter kontrol af OEM HU-funktioner, korrekt tilslutning og konfiguration af interface og kabler samt funktionstest af ratbetjening og øvrige funktioner efter installation.

Passer til
Seat Alhambra 2010-2015
Seat Leon 2005-2012
Seat Toledo 2013-2015

Skoda Fabia 2007-2014
Skoda Octavia 2004-2013
Skoda Rapid 2012-2015
Skoda Roomster 2006-2015
Skoda Superb 2008-2015
Skoda Yeti 2009-2013

Volkswagen Amarok 2010-2020
Volkswagen Beetle 2011-2016
Volkswagen Caddy 2003-2020
Volkswagen CC 2008-2016
Volkswagen Eos 2006-2015
Volkswagen Golf 2003-2013
Volkswagen Jetta 2005-2014
Volkswagen Passat 2005-2014
Volkswagen Polo 2009-2013
Volkswagen Scirocco 2008-2014
Volkswagen Sharan 2010-2021
Volkswagen Tiguan I 2007-2016
Volkswagen Touran 2003-2015
Volkswagen T6 2015-2019

OBS!
Passer kun til biler uden originale forstærkede lydsystemer.

Specifikationer
Farve: sort
Stik: 40 Pin og 52 Pin Quadlock VAG
Antennekontakt: Fakra (hun) til DIN (han)
SWC (ratbetjening): OEM til 3,5 mm jack eller løse ledninger
Strømforsyning: +12V tænding, +12V belysning, baklyssignal, hastighedspuls, jord til parkeringsbremse
Maks. belastning udgange: 250 mA (ved højere krav anbefales relæer)
Understøttelse til køretøjer med og uden OEM-forstærkersystem
Inkluderer 12V phantom power til antennen
Installation kræver kontrol af køretøjets og enhedens funktioner samt korrekt konfiguration af interface og kabler
