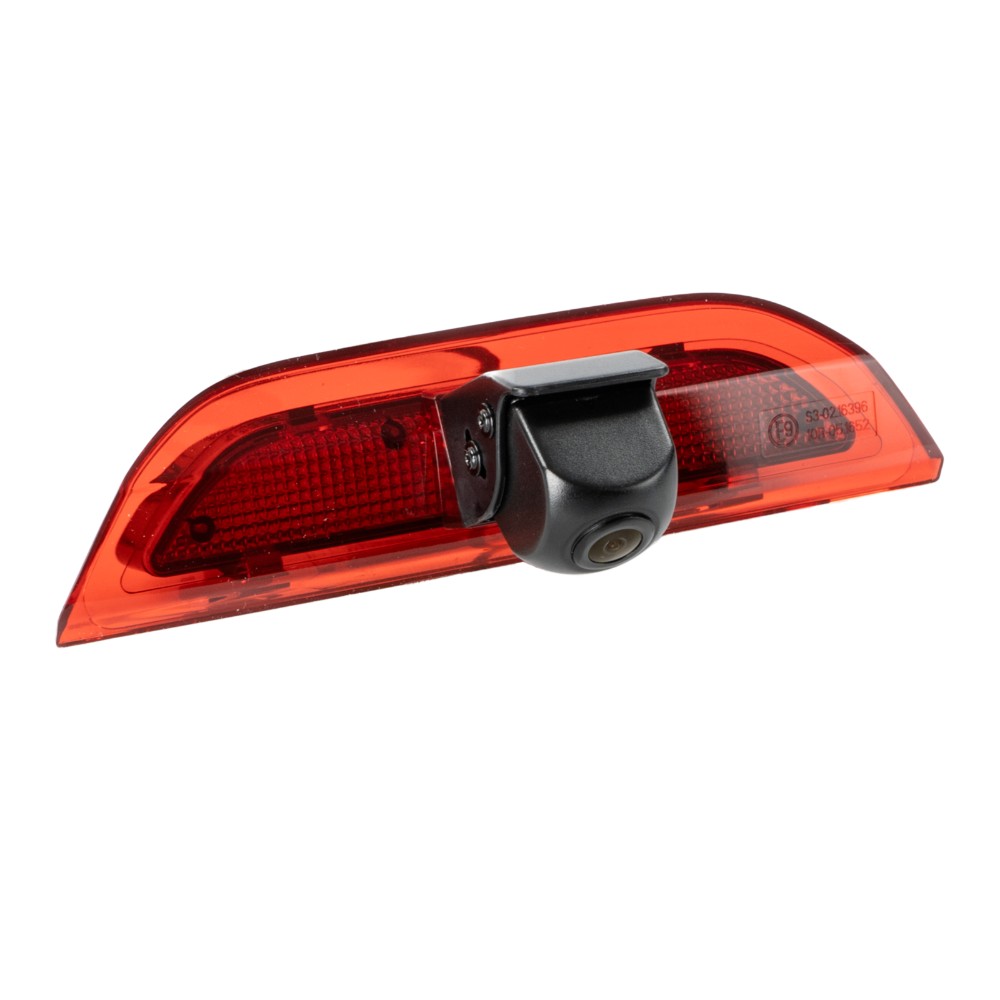

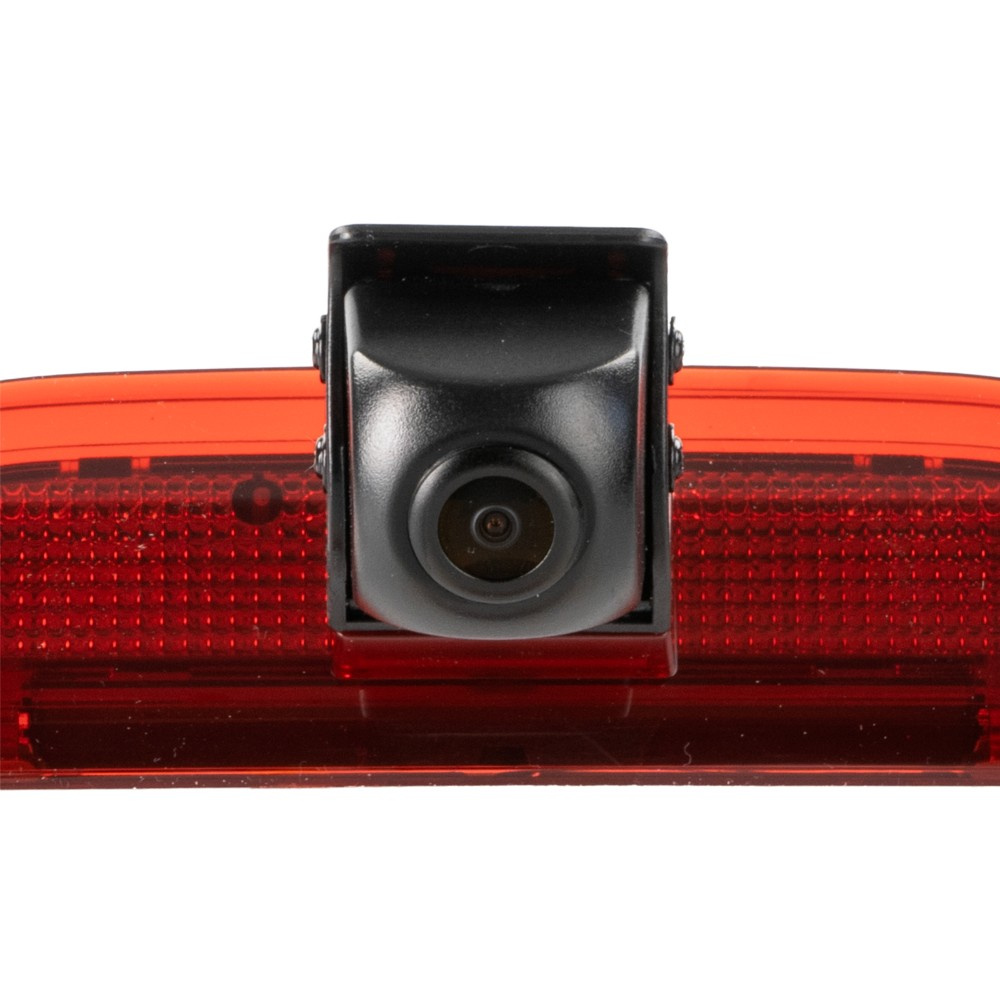

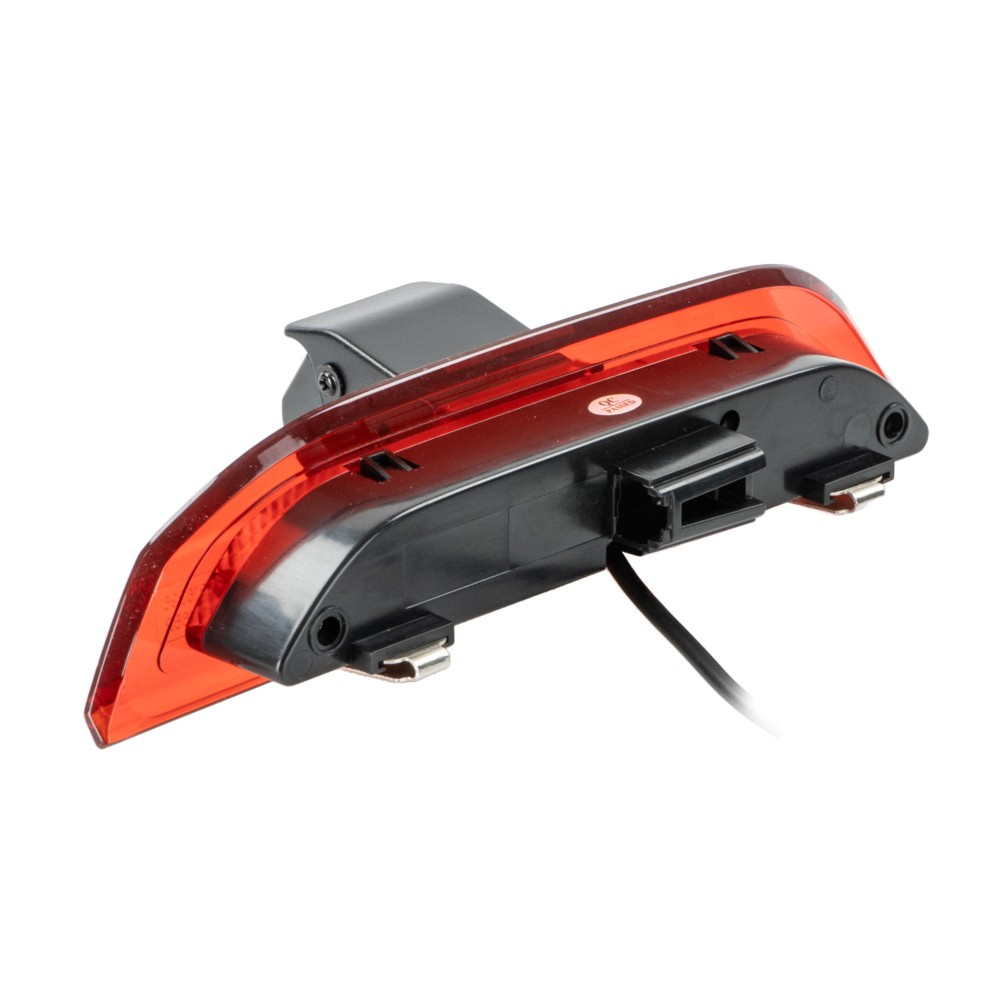

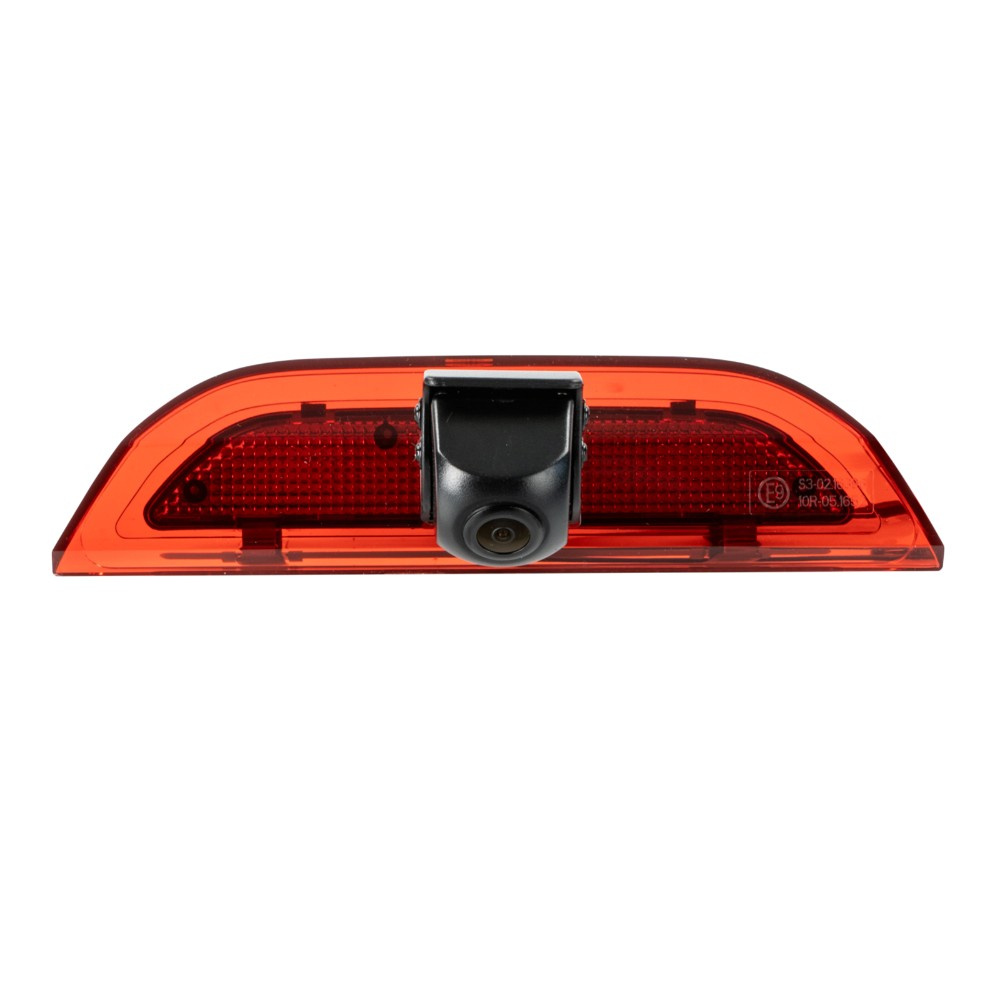

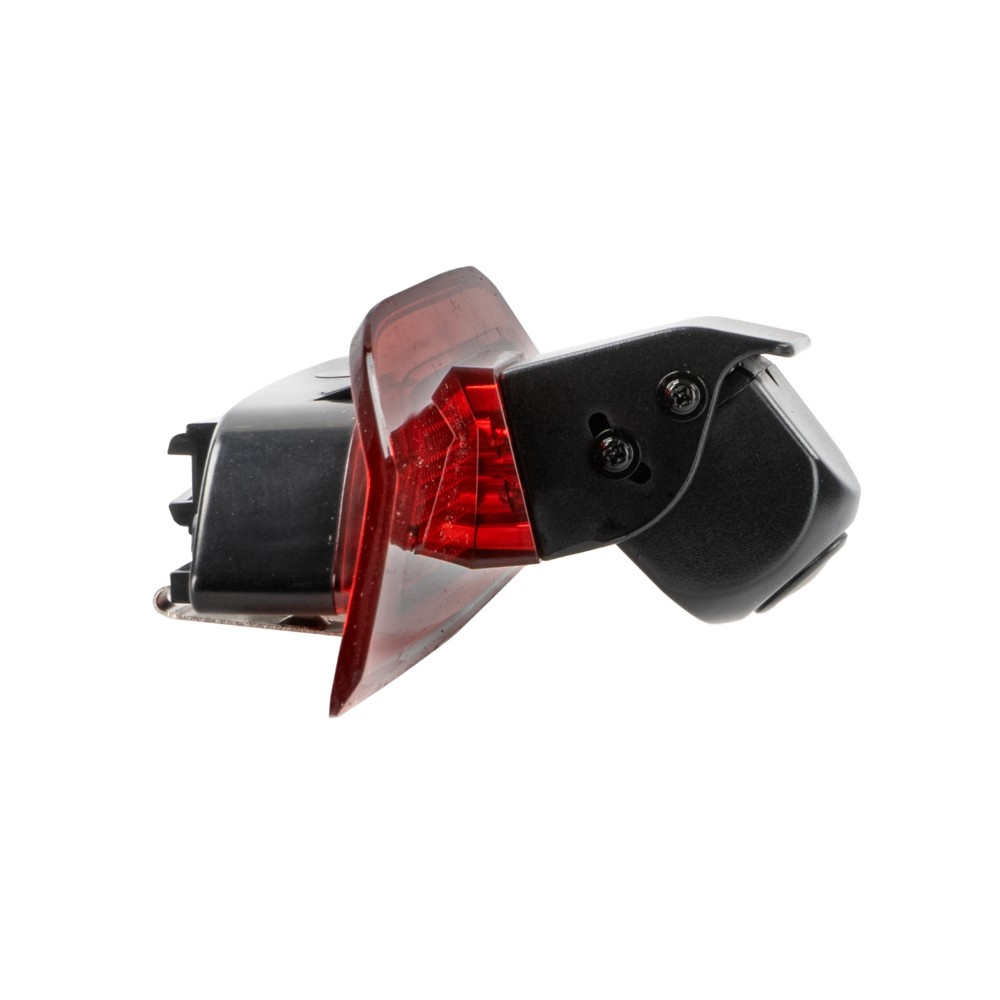

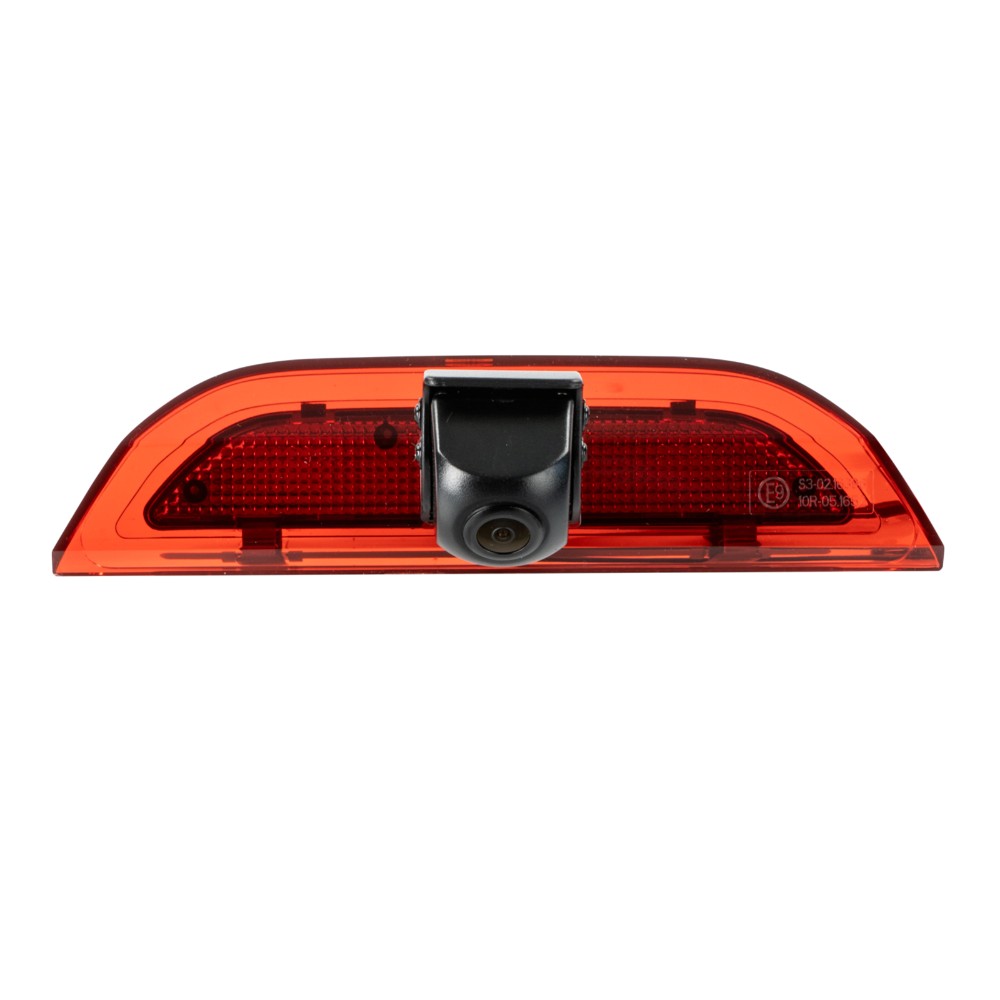

ACV 771000-6079 er et bakkamera specielt udviklet til Ford Transit Connect (SK) 05/2024 - 2025, Ford Transit Courier (N3P) 10/2023 - 2025 samt Ford E-Transit Courier (N3P) 03/2025 - 2025. Kameraet erstatter det originale tredje bremselys og har justerbar synsvinkel samt vejledende linjer, der kan aktiveres eller deaktiveres via jumper.

Designet til at erstatte OEM tredje bremselys på de angivne Ford-modeller
Udstyret med justerbar synsvinkel og vejledende linjer, som kan tændes eller slukkes
Fungerer med +12V / +24V strømforsyning og kræver +3V kamera-driftsstrøm via medfølgende spændingsomformer
IP67-klassificeret for beskyttelse mod støv og vand

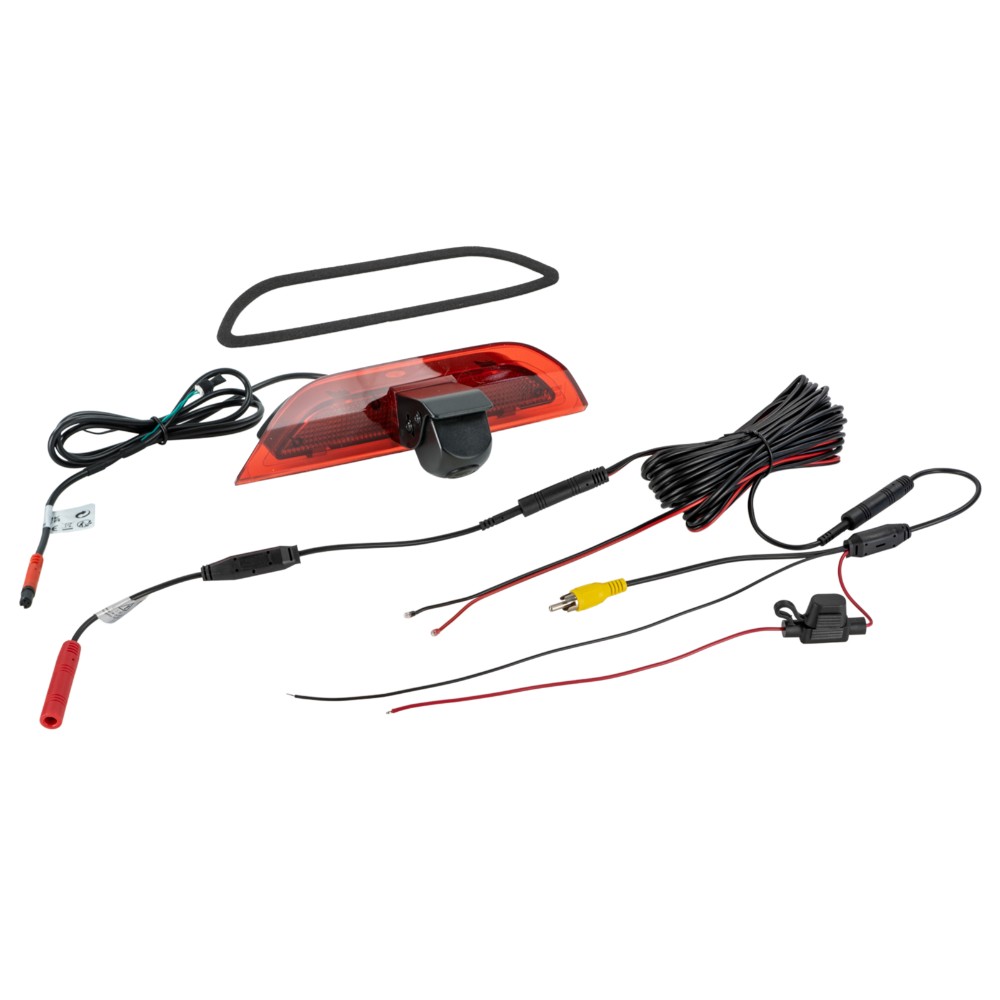

Leveres med 3,3 meter kabel med 4-pin ACV-systemstik samt tilbehør til tilslutning og forlængelse

Kameraet har en 1/3"" CMOS-sensor med NTSC-farvevideosystem og en opløsning på 600 TV-linjer. Objektivet er 12,6 mm med en horisontal synsvinkel på 115° og vertikal på 75° plus 5°. Mindste lysfølsomhed er 0,1 Lux, hvilket gør kameraet brugbart også i svagt lys. Strømforbruget er cirka 100 mA, og det fungerer inden for temperaturområdet -20°C til 70°C. Installation bør forudgås af kontrol af synsvinkel og kameraindstilling med testmonitor for at sikre korrekt billedvinkel.

Kablerne inkluderer rød ledning til +12V strømforsyning med sikring, sort ledning til jordforbindelse direkte til bilens karrosseri samt gul RCA-ledning til videosignal. Hvid jumper bruges til at aktivere eller deaktivere de vejledende linjer. For at undgå skader på kameraet er det vigtigt at bruge den medfølgende spændingsomformer til +3V kamera-driftsstrøm. Kameraet kan tilsluttes bilens baklys via en spændingsstabilisator (artikel 771000-6100) og kan suppleres med forlængerledninger i længderne 5, 10 eller 15 meter (artikler 771000-6305, 771000-6310 og 771000-6315).

Installationsudstyr inkluderer også et elektronisk relæ til tilslutning til forskellige grænseflader (artikel 40-AD-REMOTE).

Det er vigtigt at bemærke, at ACV's kameraer er beregnet til kontinuerlig drift, og at tilslutning uden korrekt spændingsomformer kan beskadige kameraet.

Passer til
Ford Transit Connect (SK) 05/2024 - 2025
Ford Transit Courier (N3P) 10/2023 - 2025
Ford E-Transit Courier (N3P) 03/2025 - 2025

Specifikationer
Billedsensor: 1/3"" CMOS
Videosystem: NTSC
Opløsning: 600 TV-linjer
Objektiv: 12,6 mm
Synsvinkel: horisontal 115°, vertikal 75° +5°
Mindste lysfølsomhed: 0,1 Lux
Beskyttelsesklasse: IP67
Strømforsyning: +12V / +24V, kamera-driftsstrøm +3V via spændingsomformer
Strømforbrug: 100 mA
Temperaturinterval: -20°C til 70°C (drift), -40°C til 80°C (opbevaring)
Tilslutning: 4-pin ACV-systemstik Ø5,2 mm
Kabellængde ved kamera: 3,3 m
