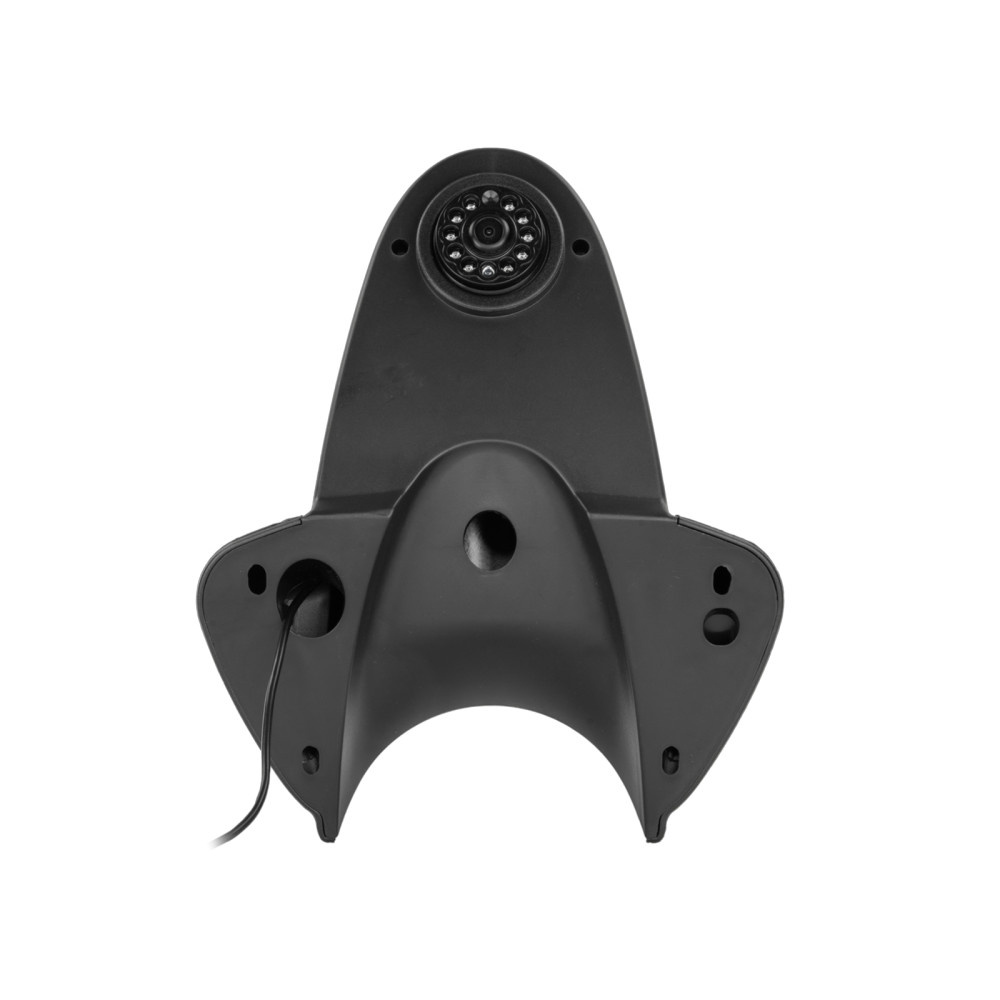

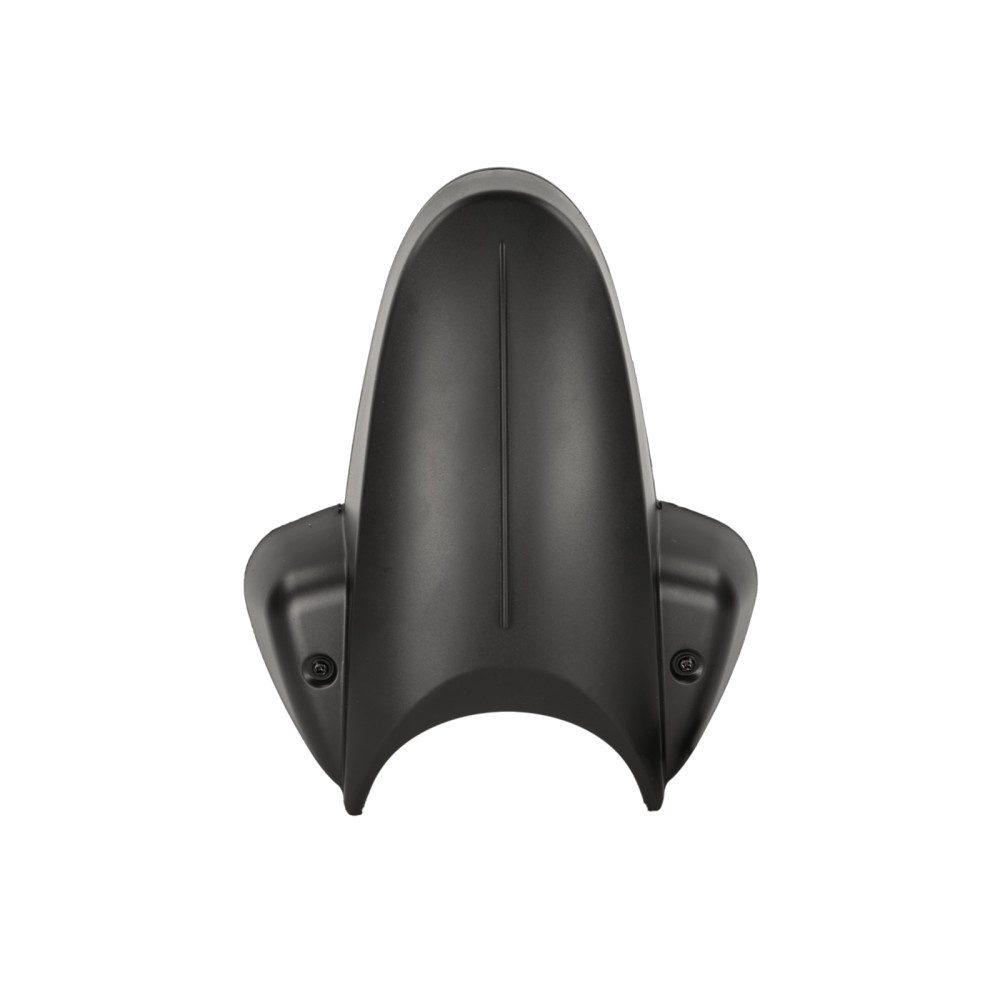

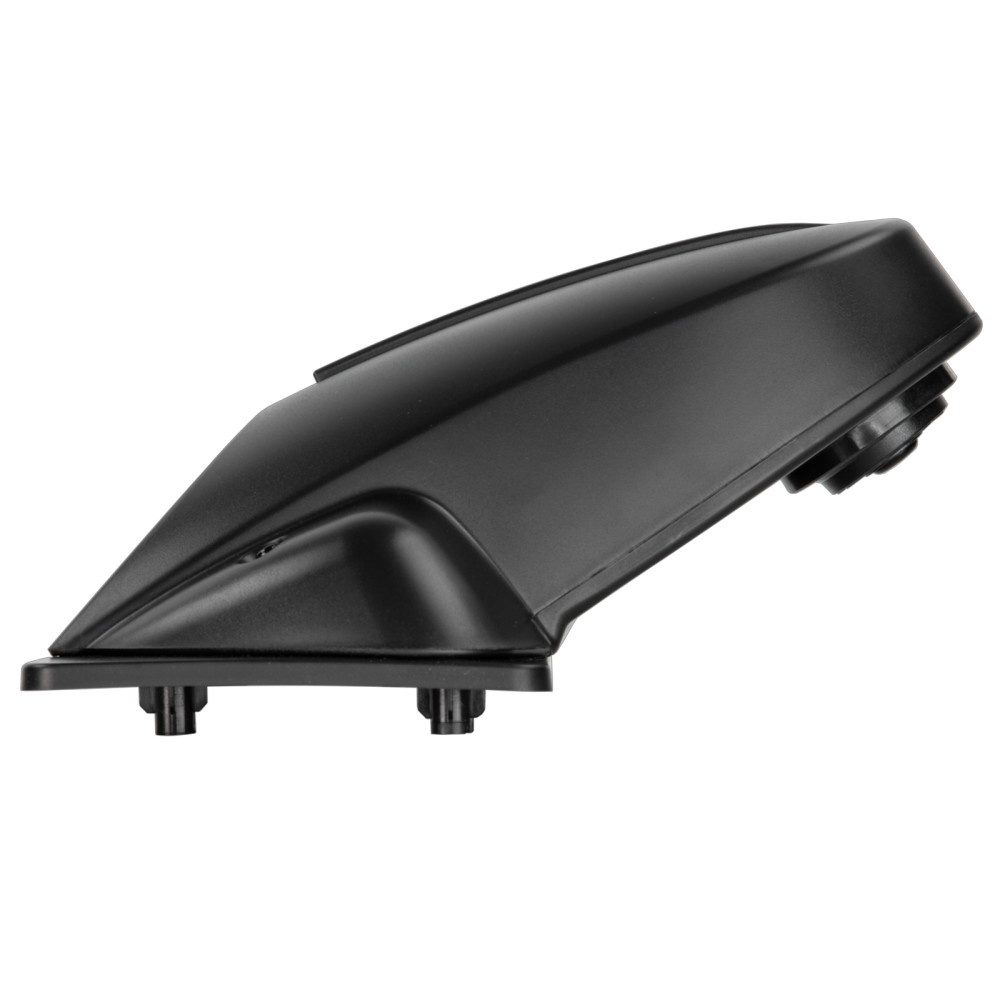

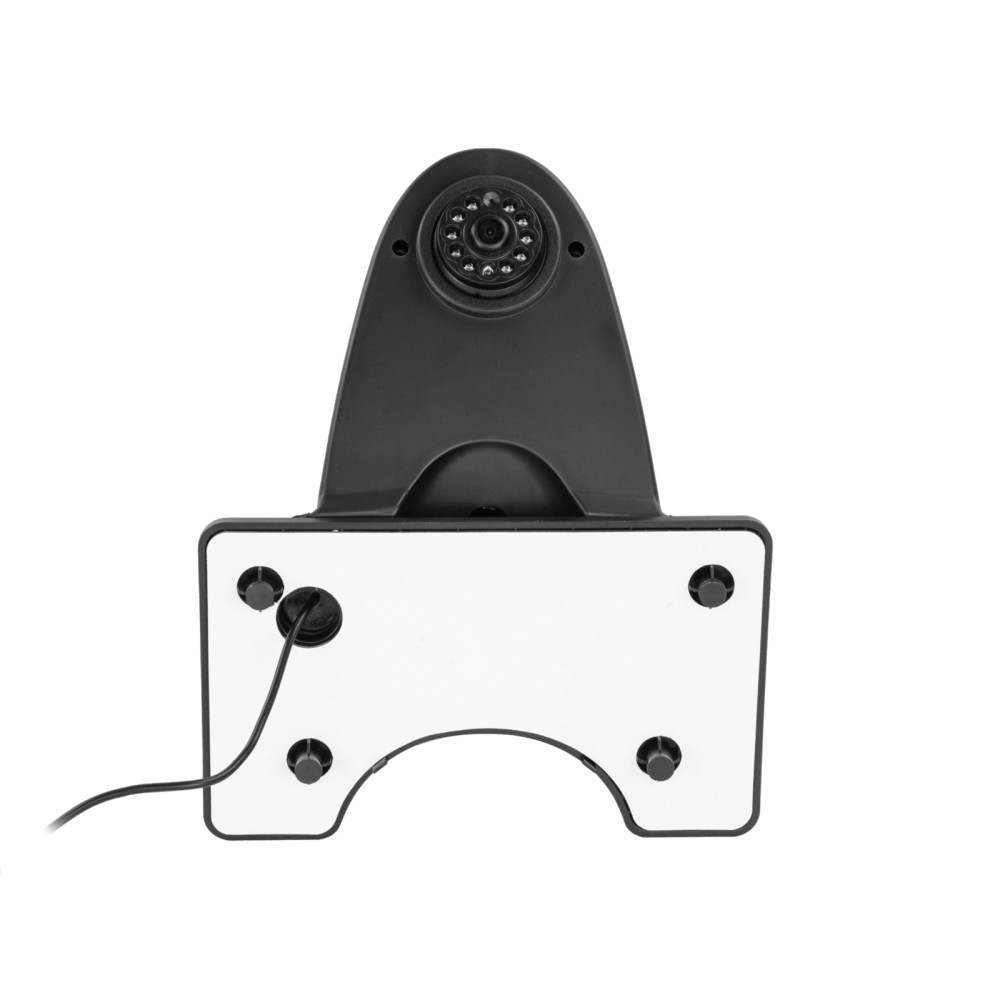

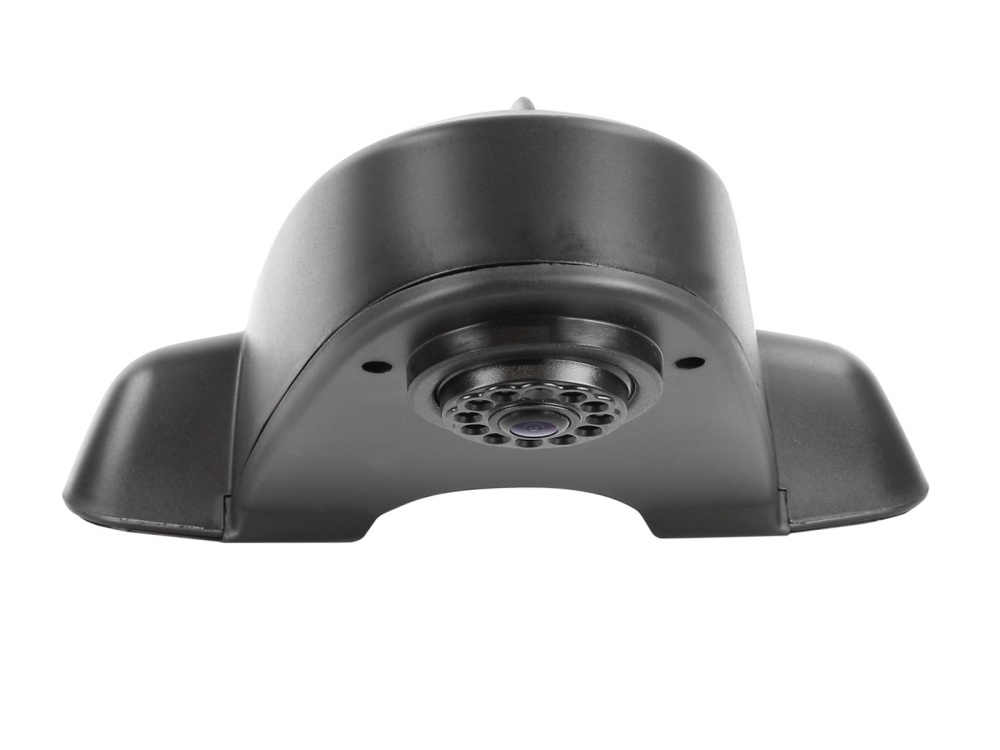

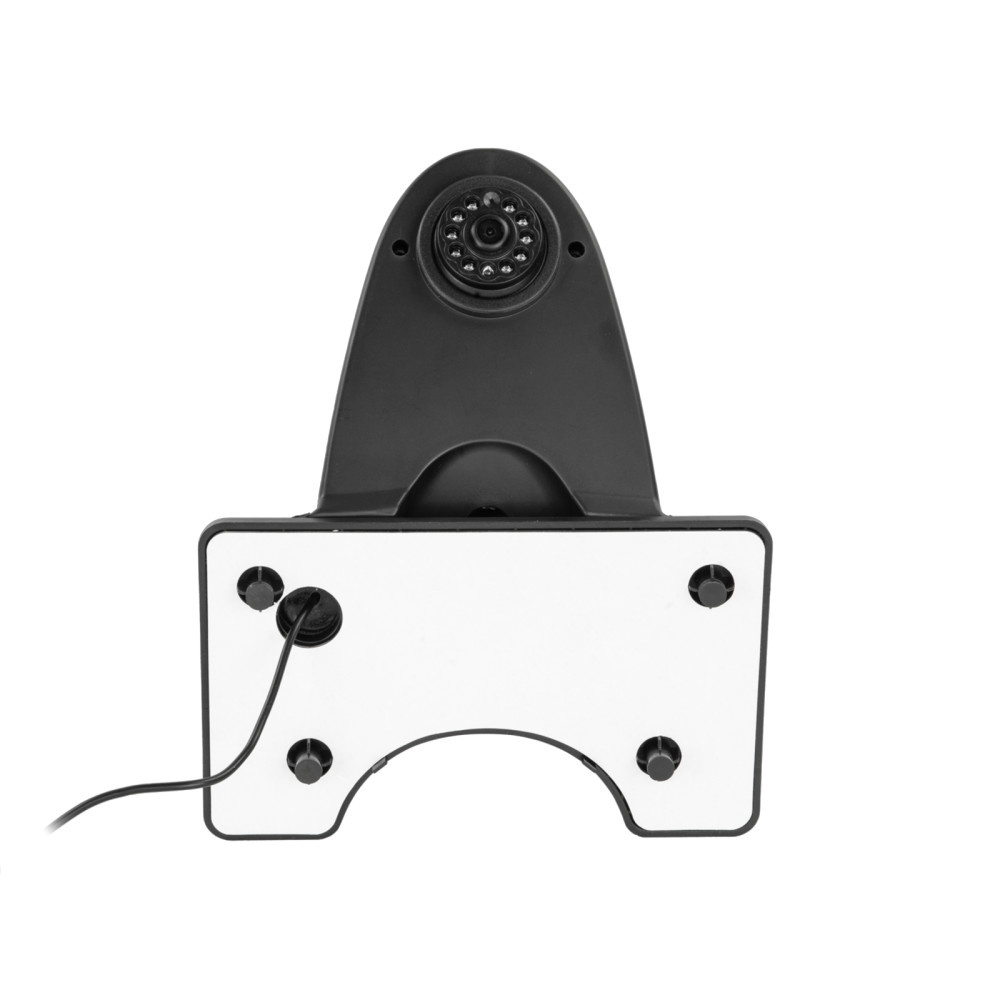

ACV 771000-6010 er et bakkamera designet til at blive installeret på taget af Transporter-køretøjer. Kameraet tilbyder en nattsynsfunktion og retningslinjer for at lette bakning.
- Universelt design til Transporter
- Installation på tag-system
- Retningslinjer for nem manøvrering

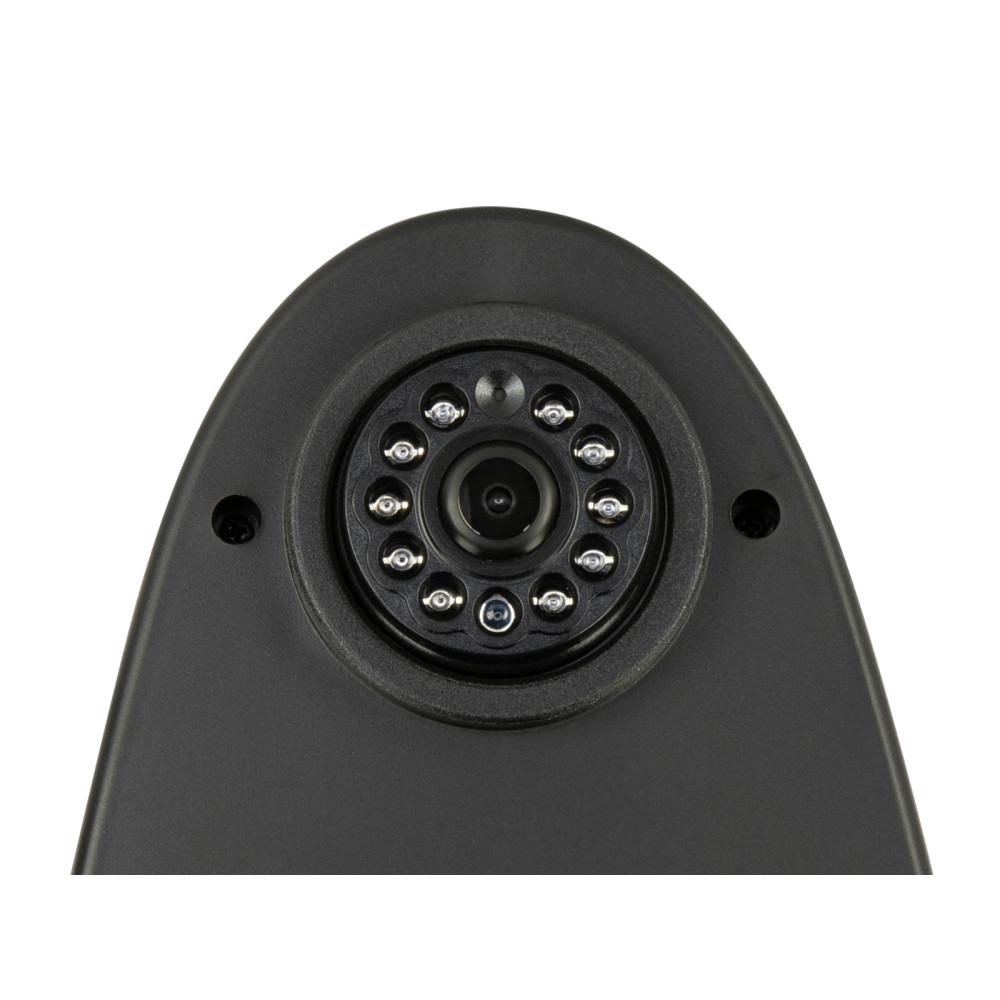

- Nattsynsfunktion for bedre syn i mørke
- Kontinuerlig drift med +12V spænding
Kameraet er lavet af plastik og har en sort farve. Det er udstyret med en bildsensor af typen 1/3"" CCD og bruger NTSC TV-system. Med en opløsning på 600 TV-linjer og en linse med en brændvidde på 1,9 mm, giver det en synsvinkel på 170° diagonalt. Kameraet er IP68-klassificeret, hvilket betyder, at det er beskyttet mod støv og vand. Det kan tåle driftstemperaturer mellem -30°C og 75°C og har en opbevaringstemperatur mellem -40°C og 85°C.

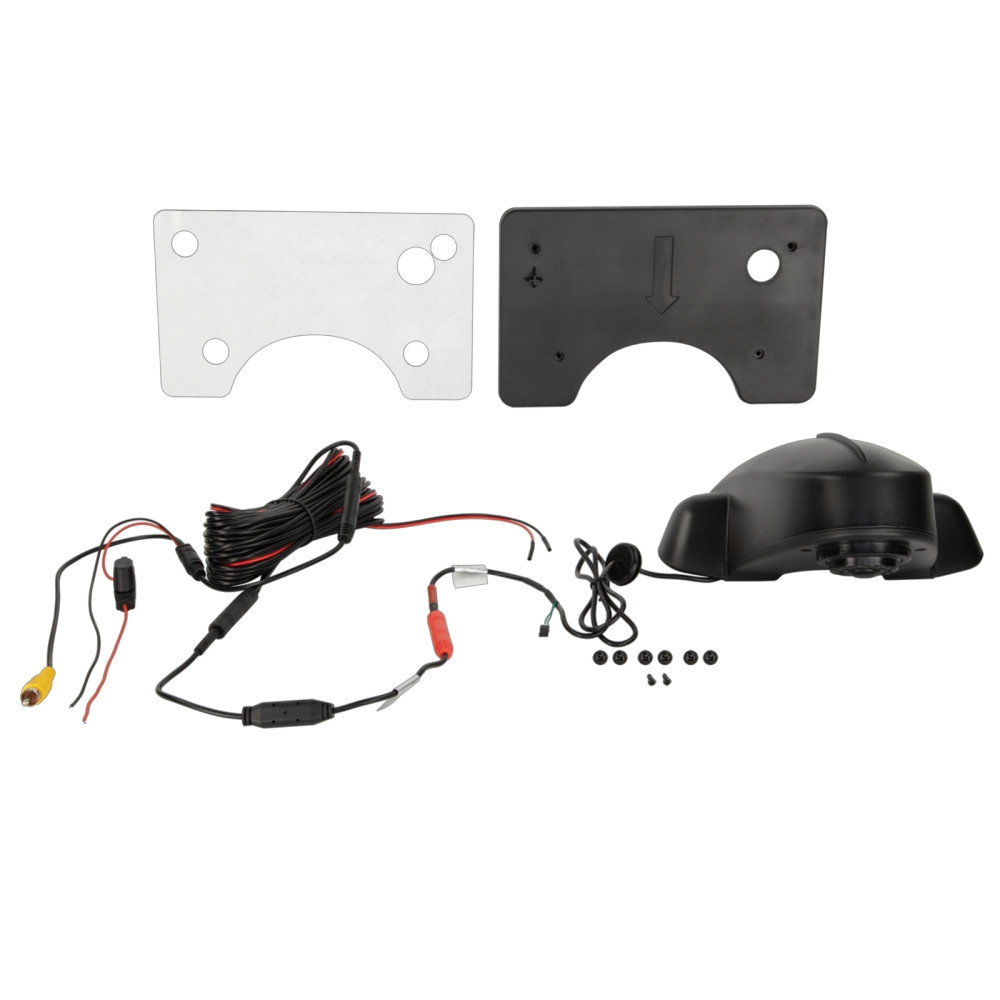

For installationen kræves en korrekt tilslutning af kablerne. Den røde kabel er til +12V strømforsyning, den sorte kabel er til jordforbindelse, og den gule kabel er til video-forbindelse. En jumper bruges til at aktivere eller deaktivere retningslinjerne.
For at sikre korrekt installation anbefales det at kontrollere kameraets synsvinkel og justering på installationsstedet med en testmonitor.
Passer til
Transporter-køretøjer med tag-system
Specifikationer
Bildsensor: 1/3"" CCD
TV-system: NTSC
Effektive pixels: 628 x 512
Linse: 1,9 mm / F 2.0
Lux: 0 Lux med aktiv nattsyn
Opløsning: 600 TV-linjer
Linsevinkel: Diagonal 170°
Synsvinkel: Horisontal 53°, Vertikal 41° +5°
IP-klassificering: IP68
Terminal: 4-polet ACV-systemkontakt (han) Ø5,2 mm
Driftsspænding: +12V DC
Strømforbrug: 200mA med aktiv nattsyn
Mål: L / B / H - 231mm / 198mm / 111mm
Kabellængde: 1m +/-: 4-polet ACV-systemkontakt (han) Ø5,2mm
Forlængerkabel: 6,5m +/-: 4-polet ACV-systemkontakt (hun) Ø10mm / han Ø5,2mm
