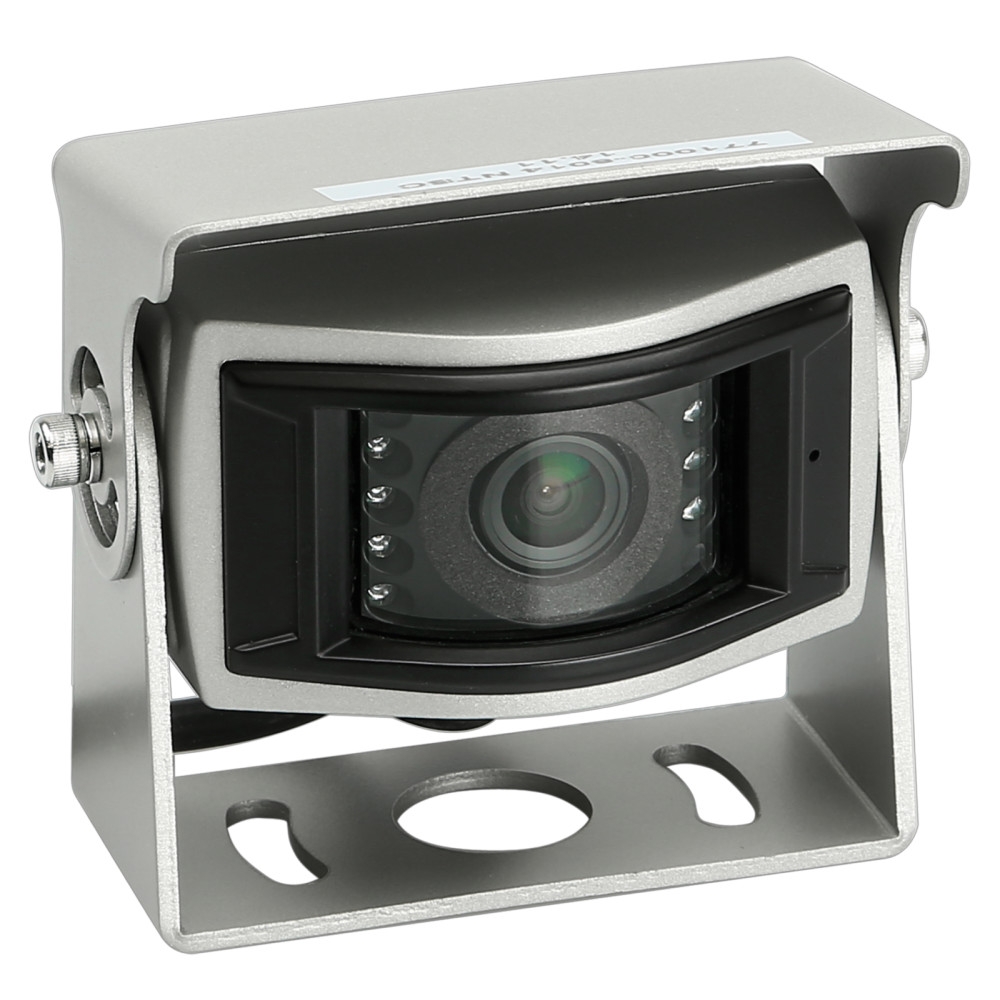

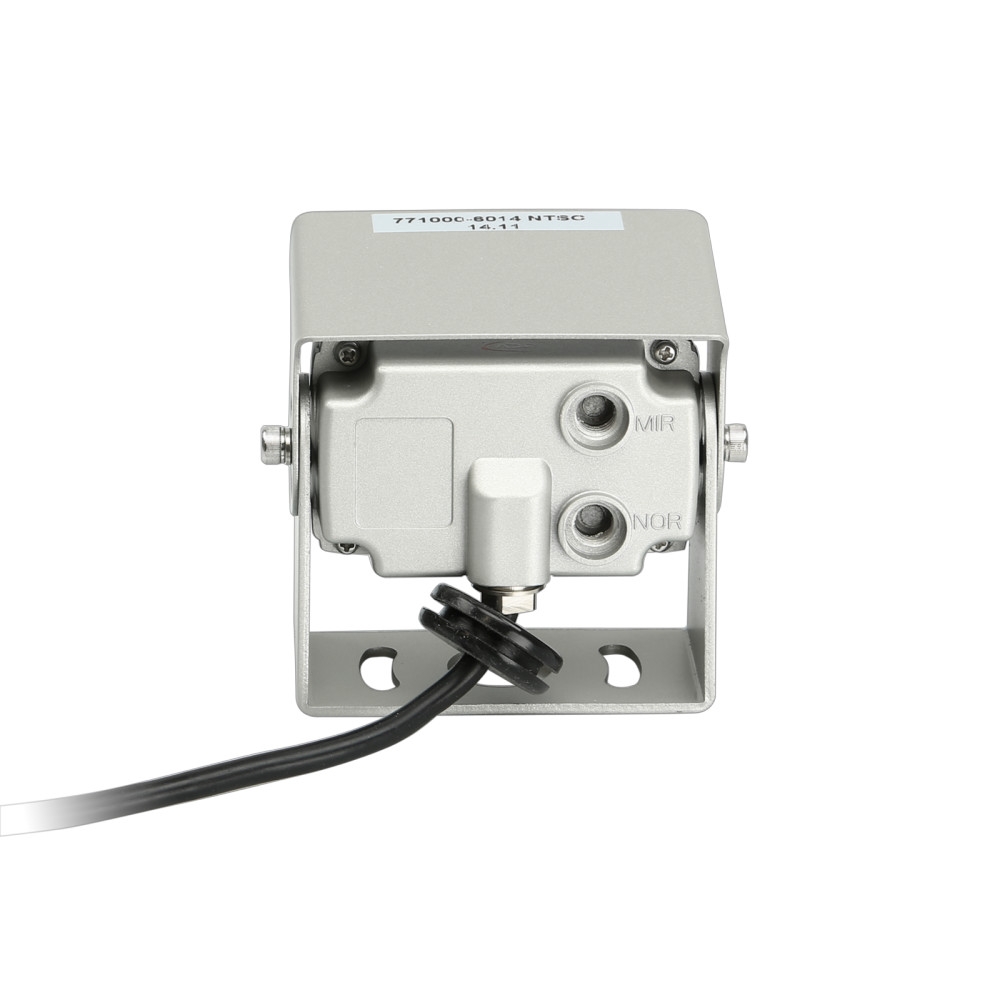

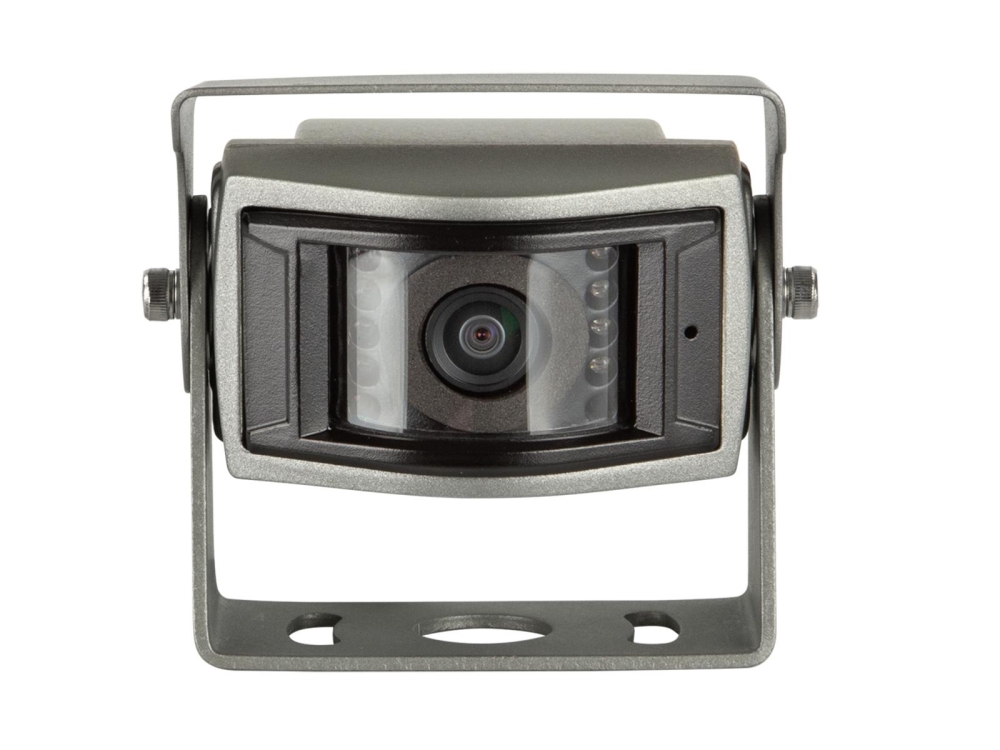

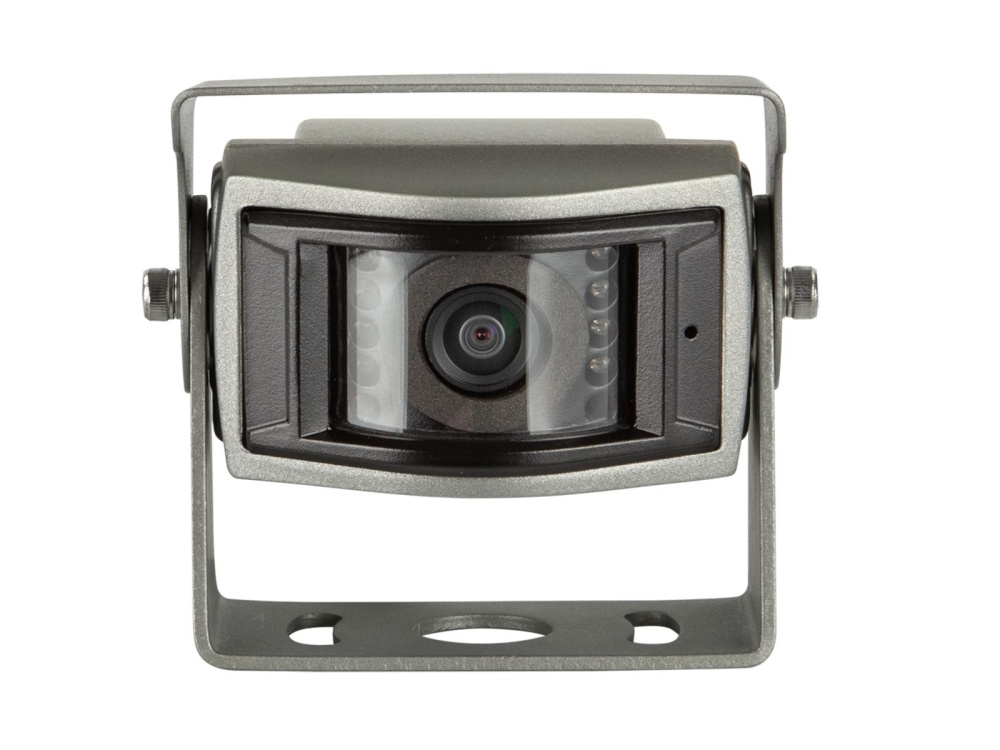

ACV 771000-6014 er et bagudvendt kamera designet til transportkøretøjer og campingvogne med en vidvinkel på 170°. Kameraet er udstyret med retningslinjer og en nattsynsfunktion for at lette bakning og parkering i svagt lys.
- Universelt design til transportkøretøjer og campingvogne
- Installationsmetode: tagmontering
- Vidvinkel på 170° diagonalt for bredt syn
- Funktioner inkluderer retningslinjer og nattsyn
- Robust metalstruktur med høj IP-klassificering for holdbarhed
Tekniske specifikationer
ACV 771000-6014 er designet til kontinuerlig drift og bør installeres med omhyggeligt kontrolleret vinkel og justering. Kameraet har en driftsspænding på +12V og tilsluttes med farvekodede kabler for nem installation.
Strømforsyningen er stabiliseret, og kameraet har et strømforbrug på 200mA ved aktiv nattsyn. Det fungerer ved temperaturer fra -30°C til 75°C og kan opbevares ved temperaturer mellem -40°C og 85°C.
Det leveres med et 3 meter pigtail-kabel og et 20 cm adapterkabel for nem tilslutning til bilens system.
Passer til
Universel installation til forskellige transport- og campingvognmodeller.
Specifikationer
Billedsensor: 1/4"" CCD
TV-system: NTSC
Effektive pixels: 728 x 512
Linseelement: 1,9mm / F 2.0
Lux: 0 Lux med aktiv nattsyn
Opløsning: 600 TV-linjer
Betrachtningsvinkel: Diagonal 170°, Horisontal 113°, Vertikal 80° +5°
IP-klassificering: IP68
Terminal: 8-pins systemkontakt (han) Ø7mm
Strømforsyning: +12V DC
Strømforbrug: 200mA med aktiv nattsyn
Arbejdstemperatur: -30°C - 75°C
Lagringstemperatur: -40°C - 85°C
Mål med beslag: L / B / H - 76 mm / 60,39 mm / 73,8 mm

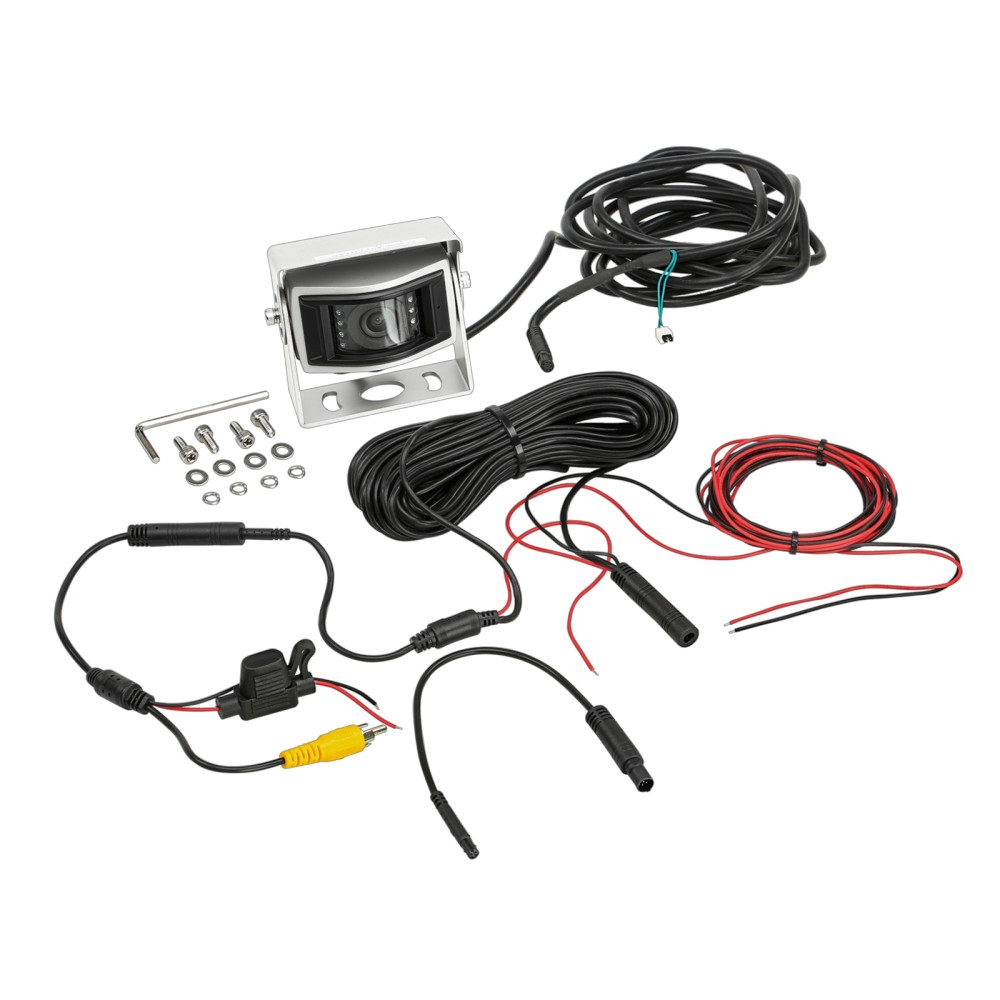

Pigtail ved kameraet 3m +/-: 8-pins systemkontakt (han) Ø7mm
1 jumper
Adapterkabel 20cm +/-: 8-pins systemkontakt (hun) Ø10mm > 4-pins ACV-systemkontakt (han)
Forlængelseskabel 15m +/-: 4-pins ACV-systemkontakt (hun) Ø10mm / 4-pins ACV-systemkontakt (han) Ø5,2mm
Strømkabel rød 3m +/-: tilslutning til kamera / tilslutning baglys til monitor
Jord/GND-kabel sort 3m +/-: tilslutning bilkarosseri direkte/GND til kamera / bilkarosseri direkte/GND til monitor
Tilkoblingskabel 20cm +/-: 4-pins ACV-systemkontakt (hun) Ø10mm
Rød: strømforsyning
Sort: GND
RCA (hun) gul: video
