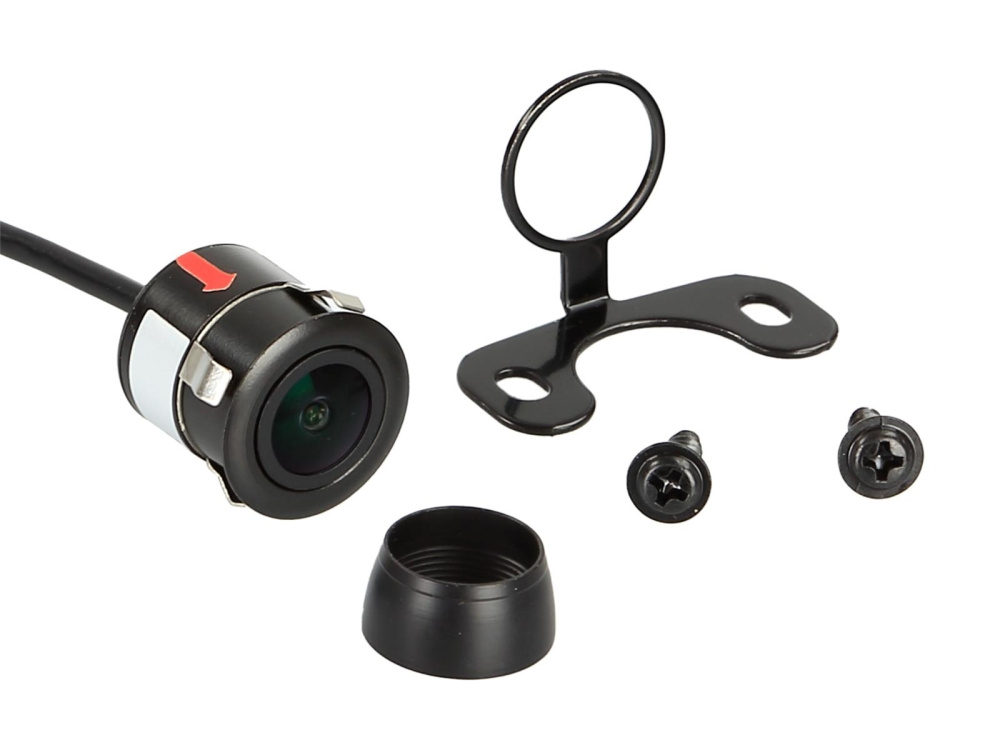

ACV 771000-6702 er et universelt bakkamera med et rundt design på 18,3 mm. Det er beregnet til installation i underkonstruktioner, byggede konstruktioner eller indbyggede konstruktioner og leveres med retningslinjer for øget sikkerhed ved bakning.

• Designet til kontinuerlig drift
• Justerbar synsvinkel og aktiverbare retningslinjer
• IP68-klassificeret for vandtæthed og holdbarhed
• Nem installation med medfølgende kabling
• Høj opløsning med 700 TV-linjer for klart billede

Kameraet har en billedsensor af typen 1/3"" CMOS og bruger NTSC TV-system. Det har en opløsning på 976 x 592 pixels og en linse med en brændvidde på 1,9 mm. Med et lysniveau på 0,3 Lux kan kameraet bruges selv i svagt lys. Synsvinklen er diagonalt 170°, horisontalt 115° og vertikalt 80° + 5°.

For at sikre korrekt installation anbefales det at kontrollere kameraets synsvinkel og justering på installationsstedet med en testmonitor før installation. Kameraet tilsluttes direkte til bilens elektriske system med en spænding på +12V eller +24V.

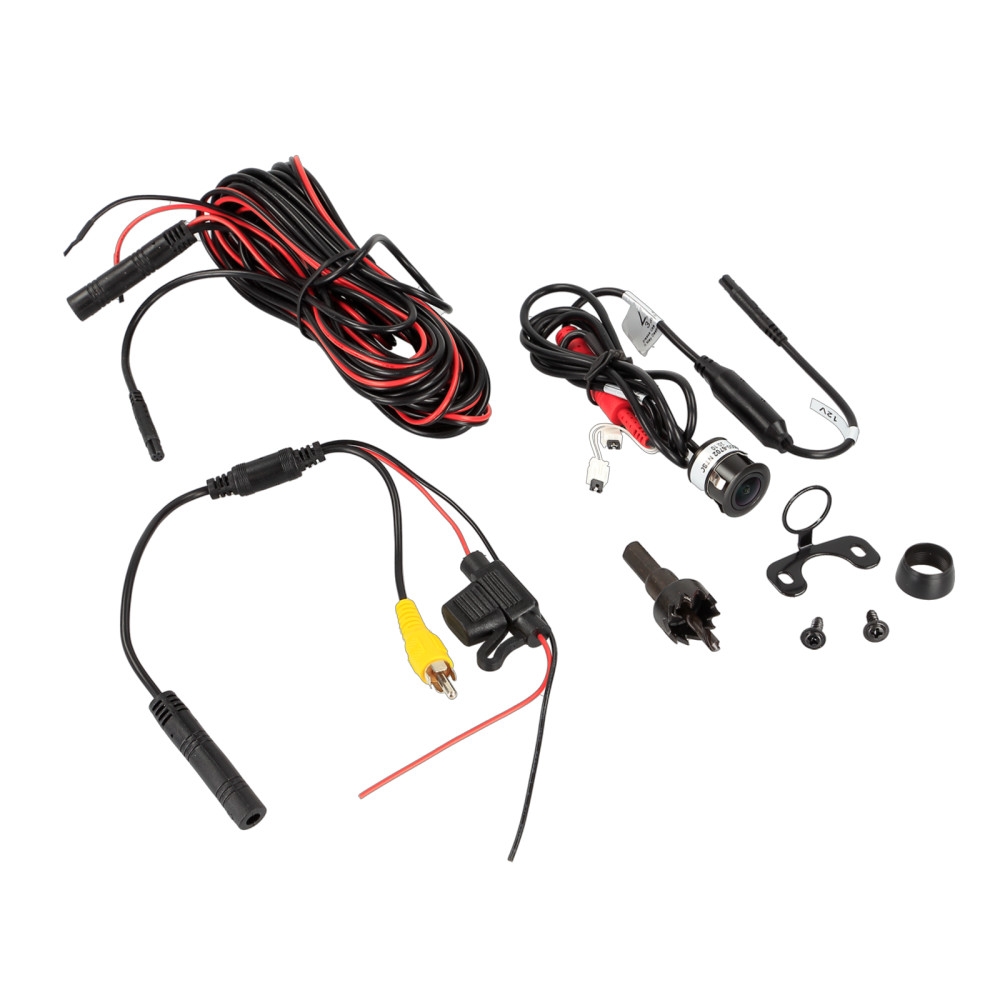

Den røde kabel er til strømforsyning (+12V / +24V) og den sorte kabel er jordkabel, der tilsluttes direkte til bilens karrosseri. Den gule RCA-kabel bruges til video udgang. En jumper bruges til at aktivere eller deaktivere retningslinjerne.

Forlængelseskabler og andre tilbehør er tilgængelige for at lette installationen og tilpasse kameraet til specifikke behov.

Specifikationer
Kameradiameter: 16,5 - 18,3 mm afhængig af beslag
Kamerakabel længde: 1 m +/-
Strømforsyning: +12V / +24V DC
Strømforbrug: 200mA
Driftstemperatur: -30°C til 75°C
Lagringstemperatur: -40°C til 85°C
IP-klassificering: IP 68
