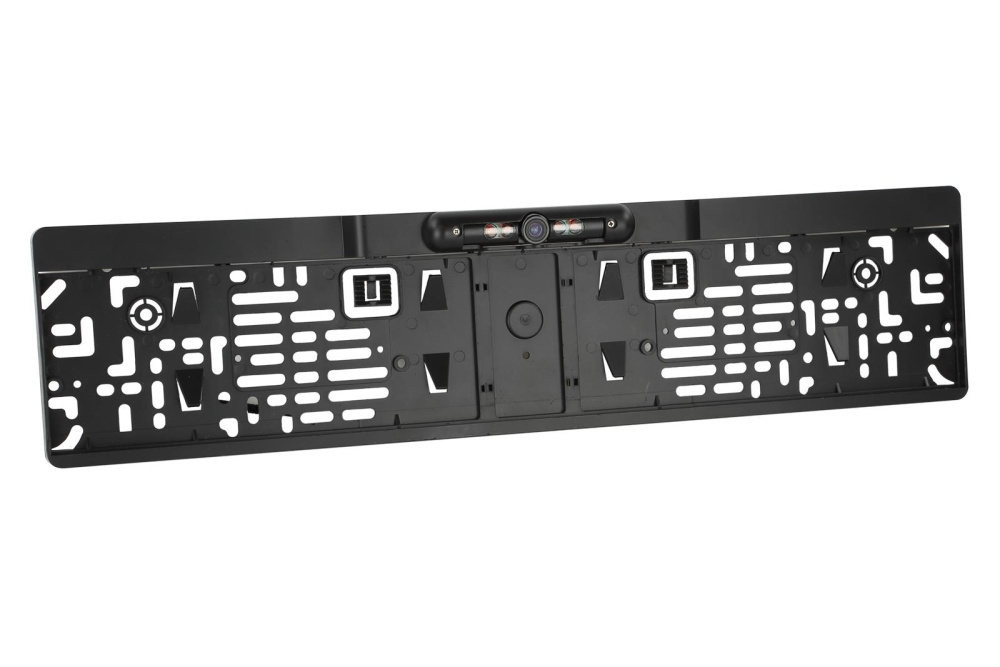

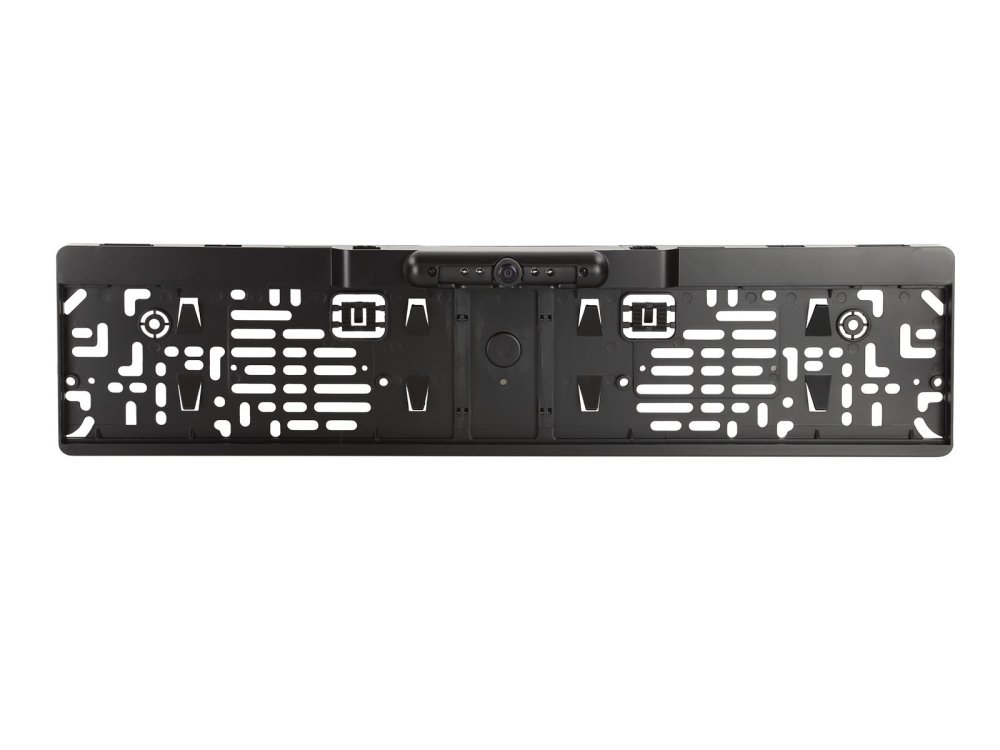

ACV 772000-6041 er et bagudvendt kamera med AHD-teknologi, designet til at integreres med EU's registreringsskiltsholdere.

• Universelt design til EU-registreringsskilte
• Nem installation ved at erstatte OEM-registreringsskiltsholderen

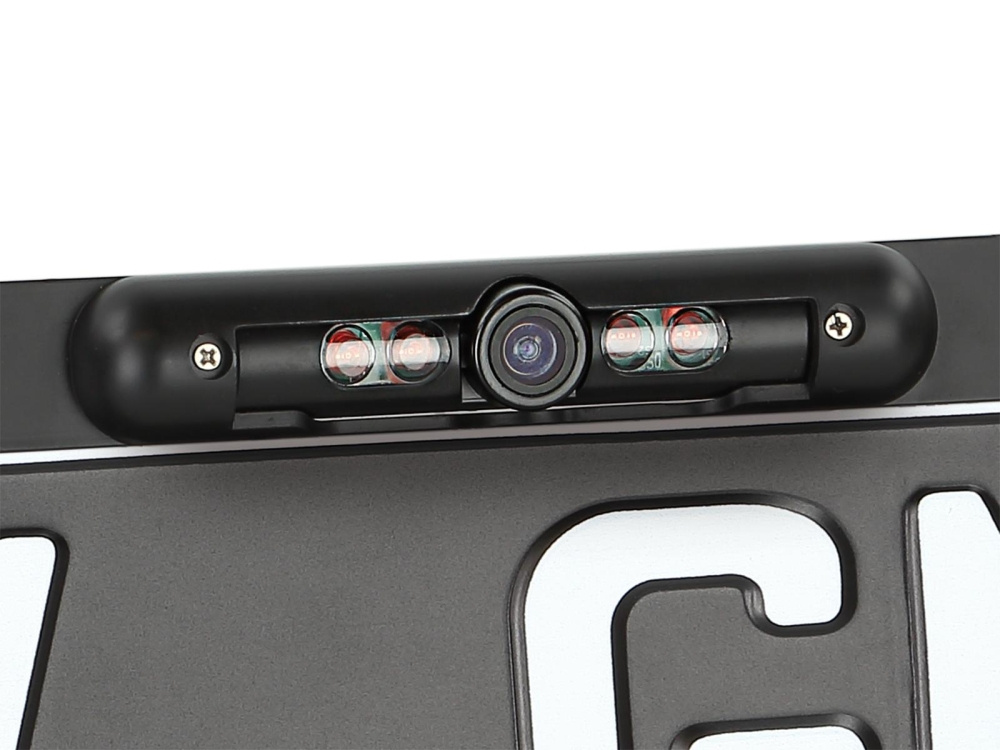

• Udstyret med retningslinjer og nattevisionsfunktion
• Justér synsvinklen for optimal synlighed
• IP67 klassificeret for vandmodstand

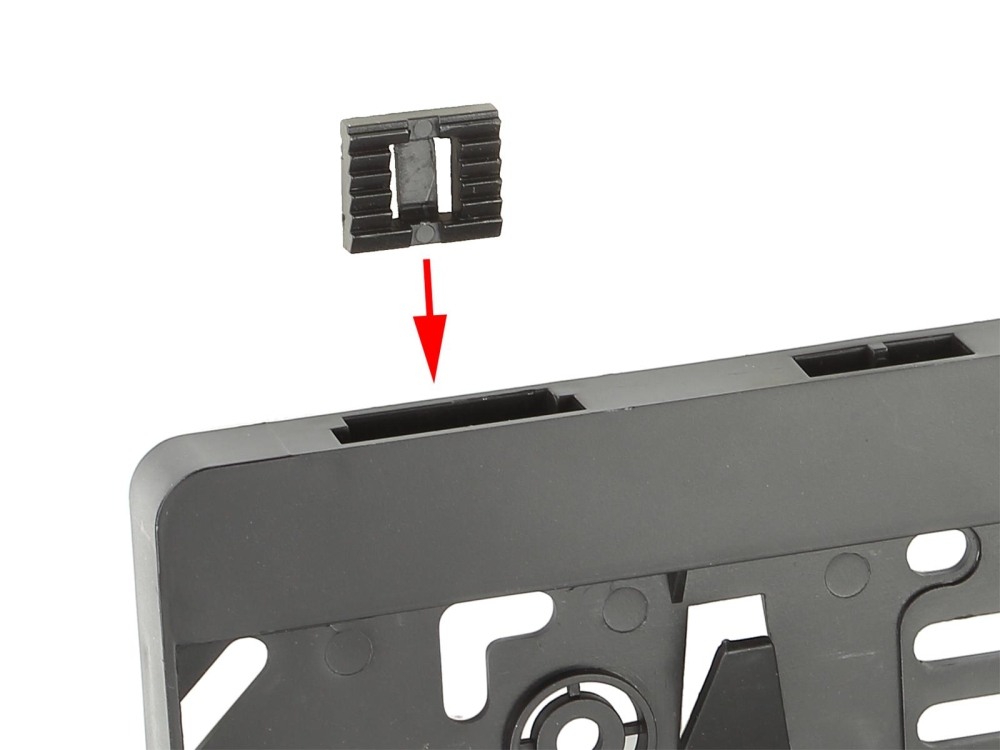

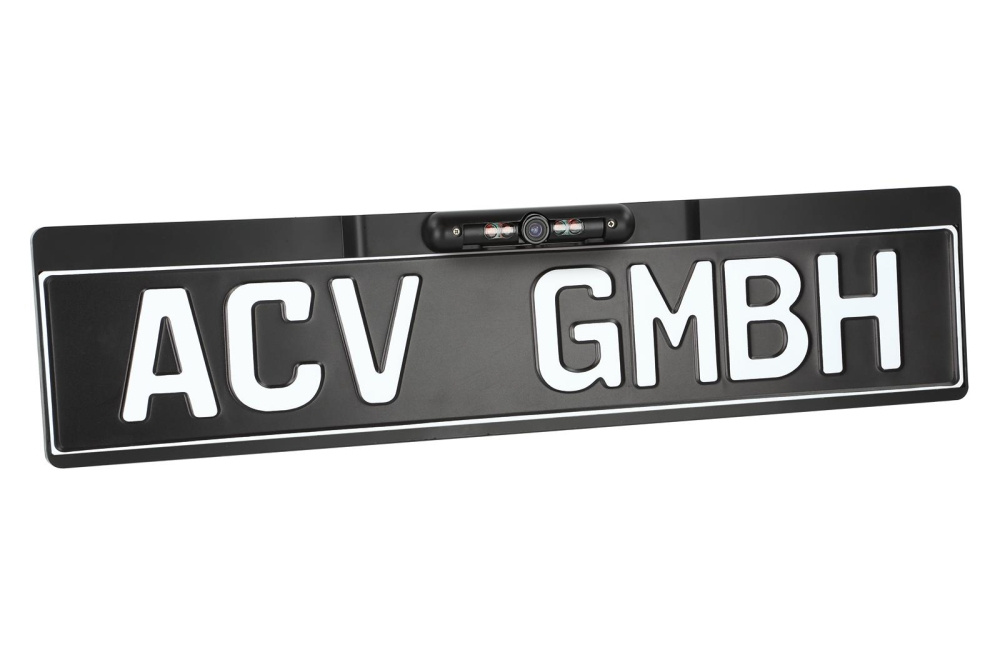

Kameraet er designet til kontinuerlig drift og bør kontrolleres for korrekt synsvinkel og justering før installationen. Strømforsyningen til kameraet er +12V, og forbindelserne er som følger: rød ledning til +12V (tænding), sort ledning til jord, og gul RCA-ledning til video. En grøn jumper bruges til at aktivere eller deaktivere retningslinjerne. Bemærk, at holderen ikke er kompatibel med østrigske registreringsskilte; plastbalkerne i den øverste del skal fjernes for at passe til registreringsskiltet. Registreringsskiltet trykkes oppefra og låses på plads i bunden.

Specifikationer
Design: Plastik
Farve: Mat sort
Billedsensor: 1/3"" AHD
TV-system: NTSC
Effektive pixels: 1080 x 720
Linse: mm / F Lux: 0 med aktiv nattevisionsfunktion
Opløsning: TV-linjer
Linsevinkel: Diagonal
Vandret synsvinkel: 115° / Lodret: 80° + 5°
IP-klassificering: IP67
Terminal: 4 Pin ACV-systemkontakt (m) Ø5,2 mm
Driftsspænding: +12V DC
Strømforbrug: 120mA med aktiv nattevisionsfunktion
Driftstemperatur: -20°C - 70°C
Opbevaringstemperatur: -40°C - 85°C
Mål: L / H / D - 525mm / 125mm / 38mm

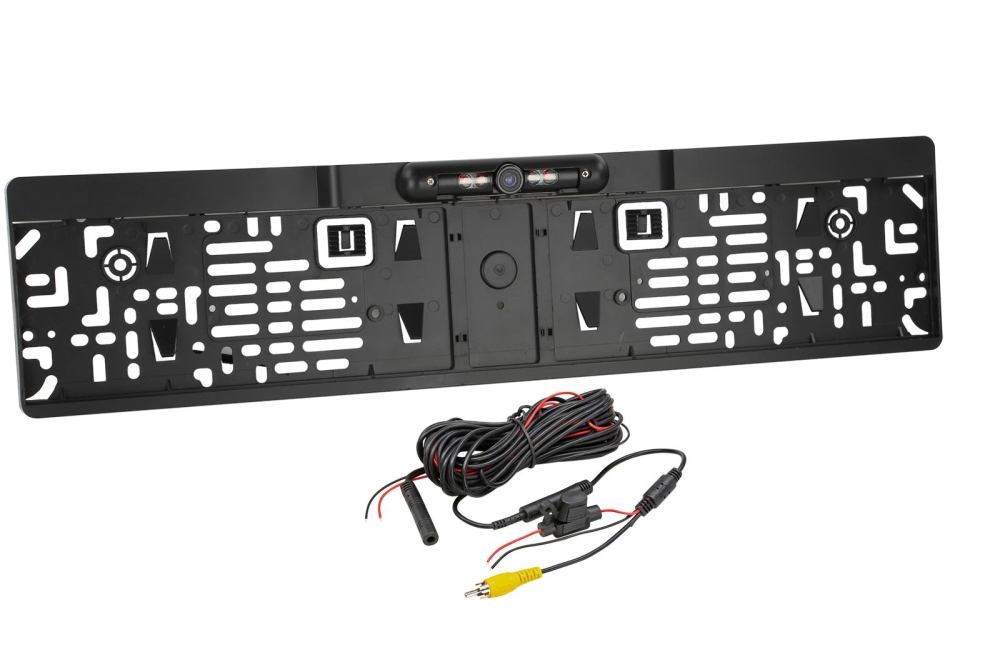

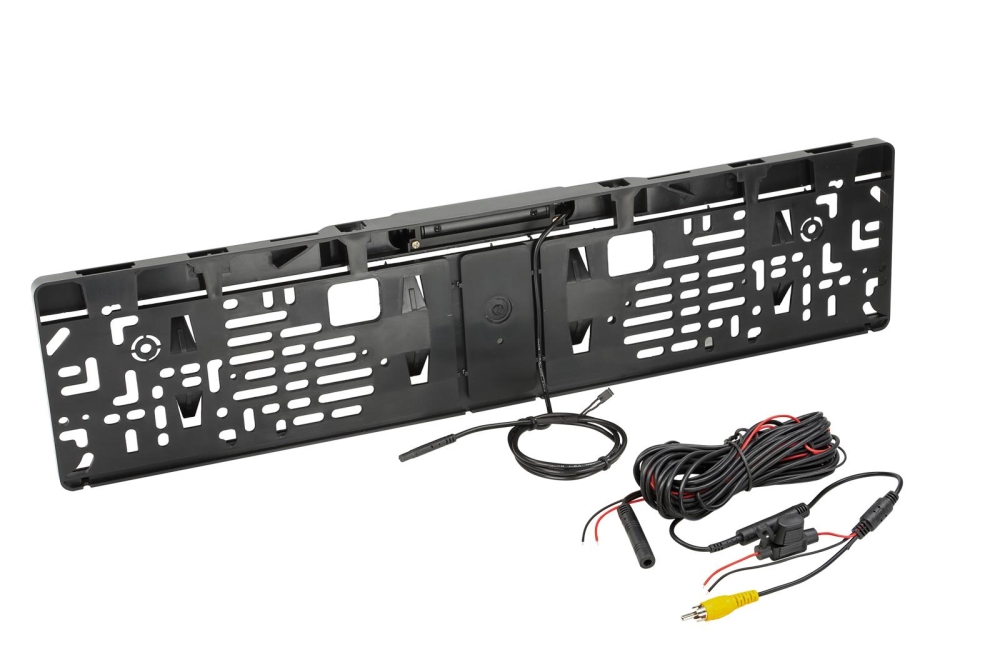

Pigtail ved kameraet: 1m +/-: 4 Pin ACV-systemkontakt (m) Ø5,2mm
Forlængerkabel: 6,5m +/-: 4 Pin ACV-systemkontakt (f) Ø10mm / 4 Pin ACV-systemkontakt (m) Ø5,2mm
Strømkabel rød 3m +/-: Tilslutning til kamera / tilslutning til baklys til monitor
Jord/GND-kabel sort 3m +/-: Tilslutning bilkarrosseri direkte/GND til kamera / bilkarrosseri direkte/GND til monitor
Koblingskabel 20cm +/-: 4 Pin ACV-systemkontakt (f) Ø10mm
Rød: Strømforsyning
Sort: GND
Gul RCA (m): Video
Installationsudstyr: Kameras tilslutning til grænseflade: Relæ solid state luk 2V-12V/1,5A max > artikel: 40-AD-REMOTE
Kameras tilslutning til baklys: Bagudvendt kamera spændingsstabilisator baksignal > artikel: 771000-6100
Valgfrit tilbehør: Kamerakabel forlængelse til ACV-kamera 5m > artikel: 771000-6305
Kamerakabel forlængelse til ACV-kamera 10m > artikel: 771000-6310
Kamerakabel forlængelse til ACV-kamera 15m > artikel: 771000-6315
